Modifier la fenêtre de dialogue pour attributs d'élément/de scène
Les fichiers suivants sont disponibles :
|
Fichier |
Contenu |
|---|---|
|
BAUREIHE_2D.HDX |
Fichier de définition des attributs d'élément d'une série de la construction 2D |
|
BRW_2DTEIL.HDX |
Fichier de définition des attributs d'élément d'un élément 2D |
|
BRW_2DTEIL_MTBATTRIBUTE.HDX |
Fichier de définition des attributs d'un élément Métal 2D |
|
BRW_3DANLRLTEIL.HDX |
Fichier de définition des éléments de tuyau dans l'Installation |
|
BRW_3DANLTEIL.HDX |
Fichier de définition des éléments et composants dans l'Installation |
|
BRW_3DGRUPPE.HDX |
Fichier de définition des attributs d'un ensemble |
|
BRW_3DTEIL.HDX |
Fichier de définition des attributs d'élément d'un élément 3D |
|
BRW_3DTEIL_BLECH.HDX |
Fichier de définition des attributs d'une tôle pliée |
|
BRW_3DTEIL_NORMTEIL.HDX |
Fichier de définition des attributs d'une pièce standardisée |
|
BRW_3DTEIL_PROFIL.HDX |
Fichier de définition des attributs d'un profilé de l'Acier |
|
BRW_3DTEIL_STBBLECH.HDX |
Fichier de définition des attributs d'une tôle de l'Acier |
|
brw_3dLeerTeil.hdx |
Fichier de définition des attributs d'un élément vide |
|
brw_szene.hdx |
Fichier de définition des attributs de la scène |

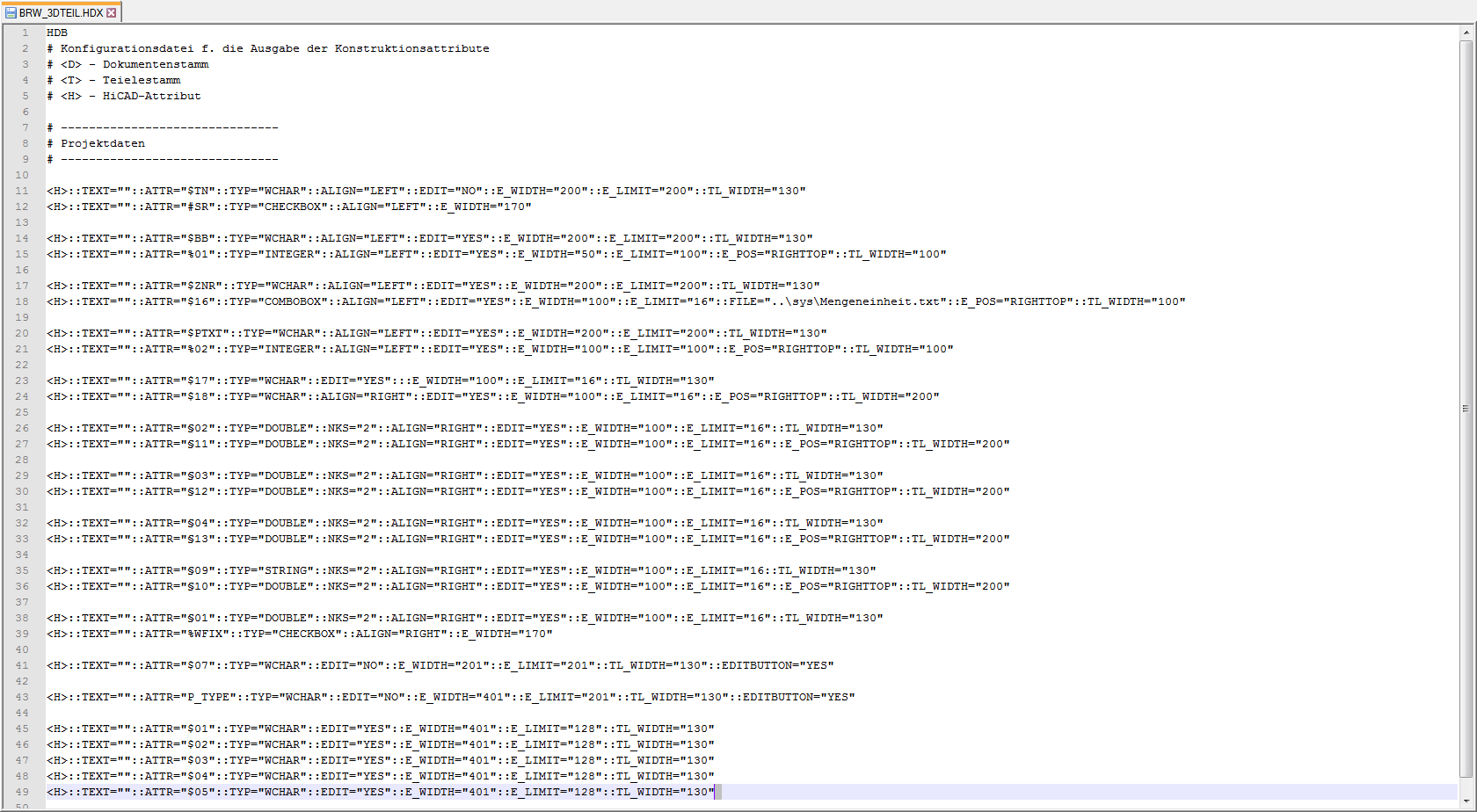

Exemple de fichierBRW_3DTEIL.HDX
Ce fichier détermine le contenu de la fenêtre dialogue Attributs d'élément pour les éléments 3D.

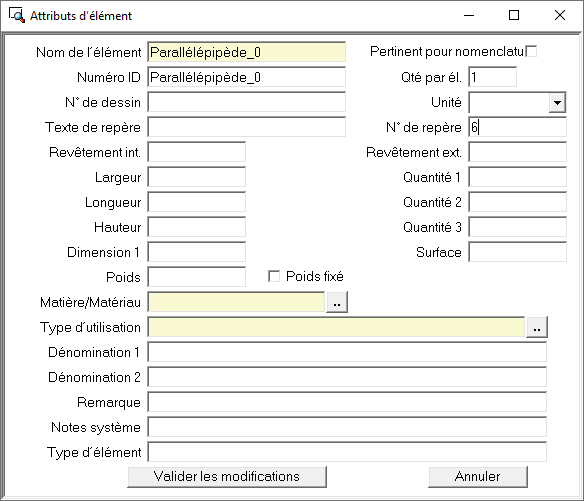

.... et ainsi la fenêtre de dialogue qui en résulte Attributs d'élément
Il n'est possible de modifier que les attributs pour lesquels, dans le fichier HDX correspondant, le paramètre EDIT est sur YES (EDIT="YES"). Les attributs avec l'entrée EDIT="NO" ne peuvent être modifiés. Les champs correspondants de la fenêtre de dialogue sont identifiés en couleur.
Attention :
Les fichiers ne doivent être modifiés que par un administrateur. Dans tous les cas, il est impératif avant toute modification de sauvegarder les fichiers originaux !
