Projection sur surface

Esquisse > Dériver > Appliquer > Projection sur surface

Cette fonction permet de créer la projection des courbes 3D ou des chaînes d'arête 3D sur n'importe quelles surfaces. Pour ce faire, la fenêtre de dialogue Projection sur surface s'ouvre.

Veuillez procéder comme suit :

1. Identifiez les courbes et les chaînes d'arêtes que vous souhaitez projeter. Activez la case Pas de chaîne d'arêtes si vous souhaitez que les chaînes d'arêtes ne soient pas projetées. Tous les objets identifiés seront listés dans la fenêtre Courbes.
2. Identifiez les surfaces de votre choix. Toutes les surfaces sélectionnées seront listées dans la fenêtre Surfaces.
3. Sélectionnez le type de projection :
4. métrique,
5. perpendiculaire au plan d'usinage ou
6. perpendiculaire au plan d'écran.

4. Cliquez sur Projeter pour exécuter la projection.

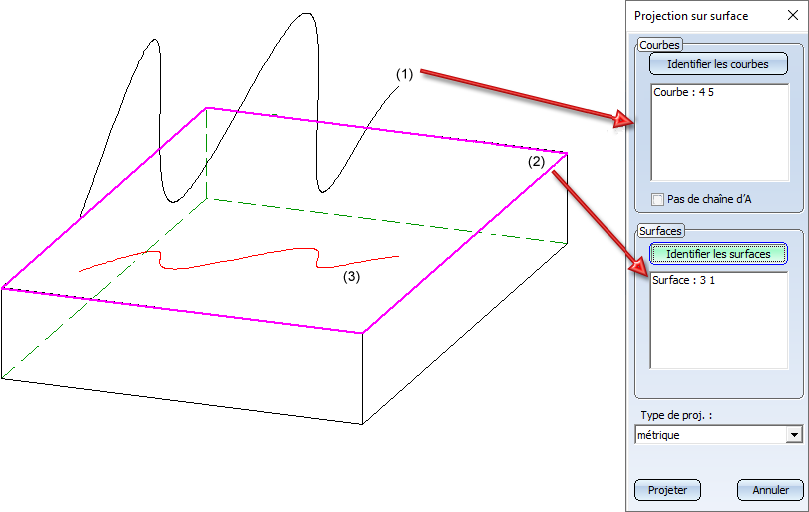

(1) Courbe sélectionnée, (2) Surface sélectionnée, (3) Projection - métrique

À savoir :

• Pour supprimer une entrée de la liste des courbes ou des surfaces, sélectionnez avec le curseur l'entrée en question et utilisez la touche Suppr du clavier ou la fonction Supprimer du menu contextuel.
• Cette fonction n'est pas disponible pour les esquisses planaires.
