Modifier les paramètres de ligne

Esquisse > Dessiner > Modifier

Cette fonction permet de modifier les paramètres d'arête et de ligne des éléments auxiliaires d'esquisse. Il s'agit de la couleur, du type de ligne et de la strate, ainsi que les combinaisons possibles de ces valeurs.

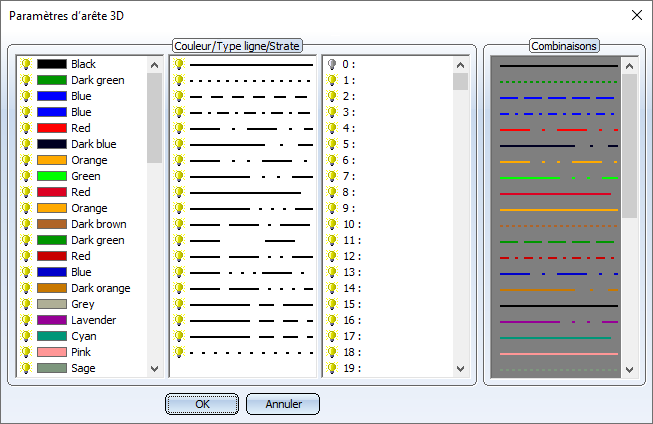

Procédez aux paramétrages de votre choix et quittez la fenêtre par OK.

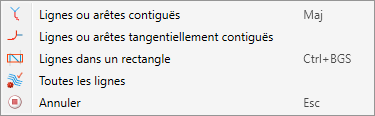

HiCAD vous invite alors à sélectionner les lignes dont les paramètres doivent être modifiés. Pendant le processus de sélection, vous avez également la possibilité, par un clic droit de la souris, d'accéder à un menu contextuel avec d'autres fonctions de sélection.

Lignes ou arêtes contiguës

Modifie en une seule fois les paramètres pour toutes les lignes directement contiguës à la ligne sélectionnée.

Lignes ou arêtes tangentiellement contiguës

Modifie en une seule fois les paramètres pour toutes les lignes directement contiguës ainsi que celles tangentiellement contiguës à la ligne sélectionnée.

Lignes ou arêtes dans un rectangle (CTRL + BGS)

Modifie en une seule fois les paramètres pour toutes les lignes qui se trouvent à l'intérieur d'un rectangle. Veuillez noter que seules les lignes de l'élément actif seront prises en compte.

En dessinant le rectangle d'en haut à gauche vers en bas à droite, toutes les lignes entièrement incluses dans le rectangle seront alors sélectionnées. Par contre, en dessinant le rectangle d'en haut à droite vers en bas à gauche, toutes les lignes qui se trouvent même partiellement à l'intérieur de ce rectangle, c'est-à-dire les lignes qui entrecoupent le rectangle, seront alors sélectionnées. Les lignes sélectionnées seront marquées en couleur.

Cette fonction peut également être lancée à partir du clavier. Veuillez pour cela procéder comme suit :

  • Placez le curseur à la position du premier point d'angle du rectangle.
  • Appuyez en même temps sur la touche CTRL et le bouton gauche de la souris (BGS).
  • Lâchez la touche CTRL et dessinez le rectangle avec le bouton gauche de la souris maintenu appuyé.
  • En lâchant le bouton gauche de la souris, toutes les lignes se trouvant à l'intérieur du rectangle seront sélectionnées.

Annuler (ESC)

Cette fonction annule la sélection.

D'autres fonctions pour les paramètres d'arête sont disponibles en cliquant sous le symbole sur .

Paramètres de ligne, Modifier comme ligne de référence

Cette fonction permet d'appliquer les paramètres d'une ligne quelconque (ligne de référence) à une autre ligne.

Sélectionnez tout d'abord la ligne de référence.

Sélectionnez ensuite les lignes auxquelles vous souhaitez attribuer les paramètres de la ligne de référence. Pendant le processus de sélection, vous avez la possibilité, comme avec la fonction modifier les paramètres de ligne d'accéder à d'autres fonctions de sélection d'un menu contextuel par un clic droit de la souris.

Paramètres de ligne, Paramètres par défaut

Cette fonction permet de modifier les paramètres par défaut des paramètres de ligne pour l'esquisse. Ces paramètres seront utilisés pour les esquisses créées par la suite.

Fonctions d'esquisse (3D) • Travailler avec des esquisses (3D)
