Annotation de liste d'éléments

Cotation+Annotation 3D > Texte > Renvoi > Annoter automatiquement la liste d'élément active

HiCAD offre la possibilité d'annoter en une seule fois une liste d'éléments , c'est-à-dire une sélection de plusieurs éléments. Pour définir une liste d'éléments, il suffit de sélectionner avec le bouton gauche de la souris un après l'autre les éléments de votre choix en maintenant la touche CTRL appuyée, soit sur la scène, soit dans l'ICN.

Dans le cadre de cette fonction, vous pouvez choisir librement le fichier-modèle avec les paramètres d'annotation et utiliser différents paramètres de filtres. Vous pouvez par exemple spécifier si vous souhaitez

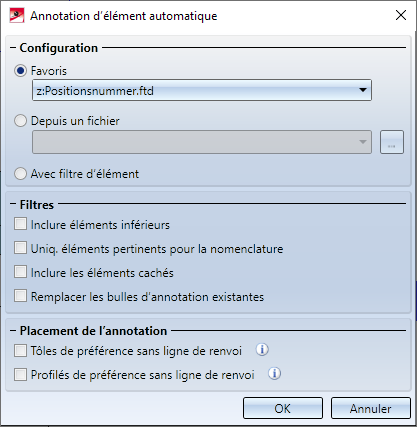

Pour ce faire, la fenêtre de dialogue suivante s'ouvre :



Configuration

Les paramètres se trouvent dans le Gestionnaire de Configuration sous Dessin > Annotations > Annotation automatique > Favoris. Vous pouvez également y prédéfinir le fichier-modèle pour l'annotation automatique. Celui-ci sera affiché par défaut au lancement de la fonction Annotation d'élément automatique dans le champ Favoris.



Filtres

Vous avez ici la possibilité de recourir à des filtres pour, par exemple, exclure certains éléments de la sélection.

Les filtres suivants sont disponibles :


Prenons un exemple :

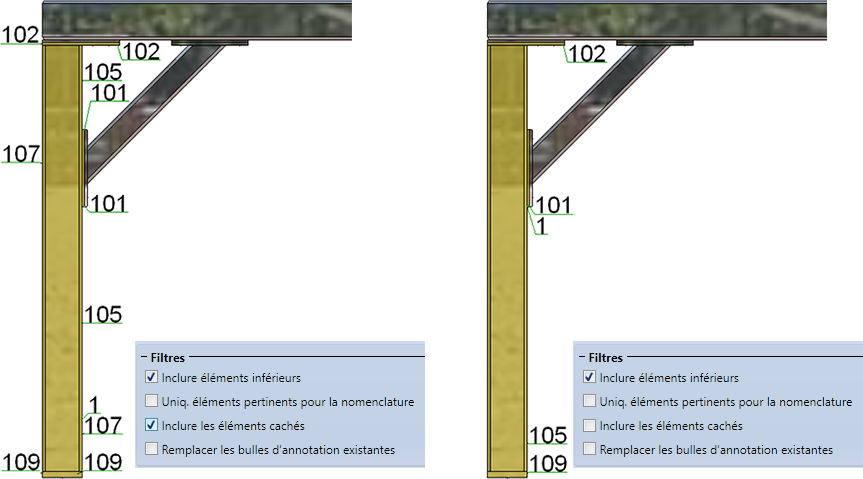

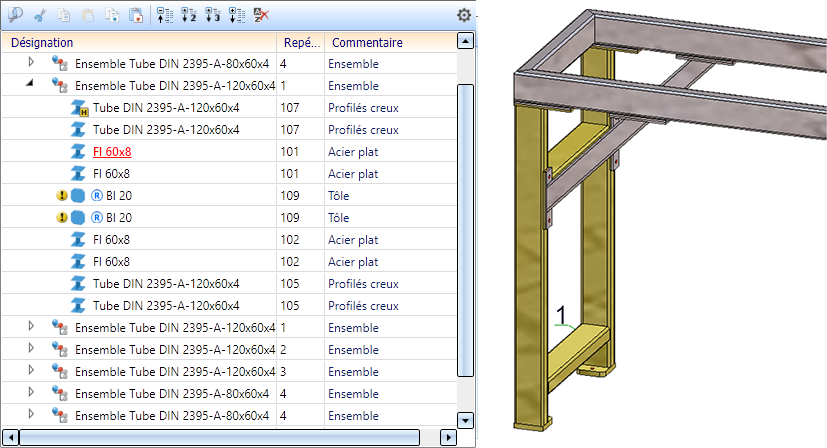

L'illustration montre un détail d'une structure portante. Observons l'ensemble avec le numéro de repère 1.



L'annotation d'élément automatique fournit à titre d'exemple dans la vue de face le résultat suivant :




Placement de l'annotation

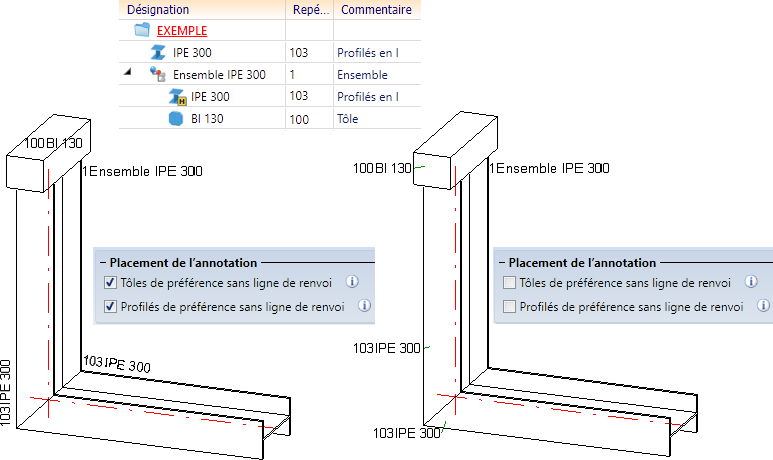

Vous avez ici la possibilité de spécifier si l'annotation des tôles et des profilés devra se faire de préférence sans ligne de renvoi.

En cochant cette case : S'il y a suffisamment d'espace au niveau de l'élément, les annotations de tôle seront alors placées directement à l'intérieur de l'élément. Si la place est insuffisante, l'annotation de tôle sera créée avec une ligne de renvoi.

En cochant cette case : S'il y a suffisamment d'espace au niveau du profilé, les annotations de profilé seront alors placées le long du profilé. Si la place est insuffisante, l'annotation de profilé sera créée avec une ligne de renvoi.

En quittant la fenêtre de dialogue (par OK), les paramètres sélectionnés sont prédéfinis au prochain lancement de la fonction.



Nota bene :
Les éléments vides, les esquisses, les nuages de points et autres éléments sans facettes ne seront pas annotés.

Utilisation des filtres d'élément pour l'annotation d'élément automatique

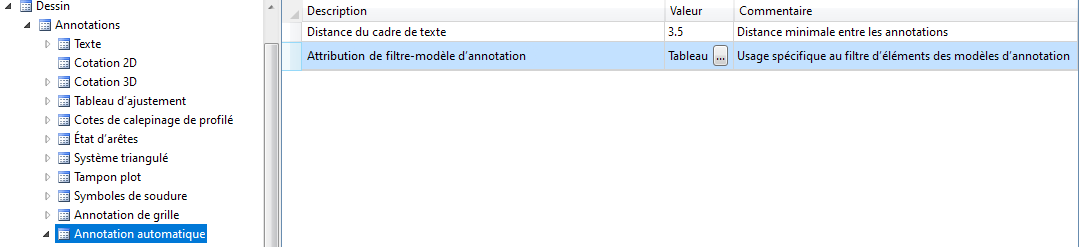

Si dans la fenêtre de dialogue Annotation d'élément automatique la case Avec filtre d'élément est cochée, les filtres définis dans le Gestionnaire de Configuration sous Dessin > Annotations > Annotation automatique seront utilisés pour l'annotation automatique.

Par un clic sur le symbole , l'attribution actuelle s'ouvre.

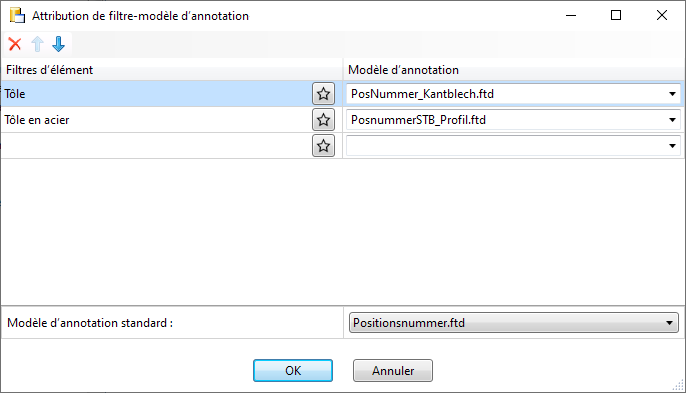

Le paramétrage par défaut prédéfini par ISD est d'utiliser des modèles d'annotation différents pour les tôles et les tôles de la construction en acier, à savoir les modèles indiqués dans le tableau. Pour tous les autres éléments, le modèle d'annotation en bas de la fenêtre sera utilisé (standard).

Symboles et boutons :

Supprime l'attribution sélectionnée. Vous pouvez également accéder à un menu contextuel par un clic droit sur une ligne du tableau, puis cliquer sur Supprimer.

Déplace l'attribution sélectionnée vers le bas ou vers le haut.

Les attributions seront traitées pour l'annotation automatique l'une après l'autre du haut vers le bas. En fonction de quels favoris sont ici choisis, l'ordre des attributions influence également l'annotation (cf. Exemple 2).

Sélection d'un favori, c'est-à-dire des objets auxquels vous souhaitez attribuer un modèle d'annotation autre que le standard.

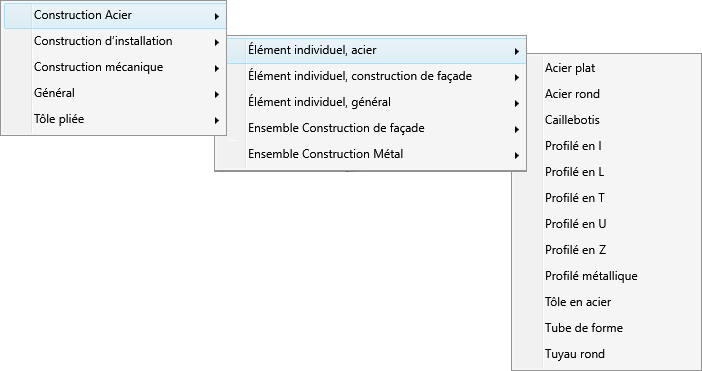

Vous disposez ici à la sélection des mêmes favoris que pour la fonction Filtre d'élément de la barre d'outils transparente, aussi bien les favoris prédéfinis par ISD que les filtres créés par vous-même, par exemple :

.



OK

Applique le tableau d'attribution actuel et ferme la fenêtre de dialogue.

Annuler

Ferme la fenêtre de dialogue sans appliquer les attributions modifiées.

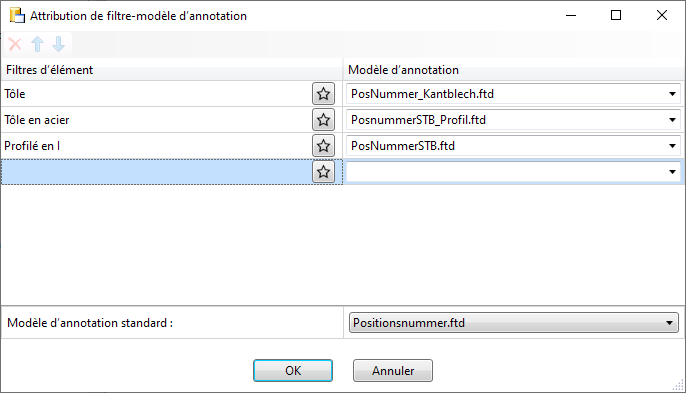

Exemple 1 : Spécifier une nouvelle attribution pour les profilés en I

Admettons que pour les profilés en I, un modèle d'annotation spécifique doivent être utilisé. Procédez alors comme suit :

  1. Placez votre curseur dans une ligne vide du tableau et cliquez sur le symbole des favoris .
  2. Sélectionnez le favori de votre choix, pour notre exemple Construction Acier > Élément individuel, acier > Profilé en I.
  3. Sélectionnez ensuite le modèle d'annotation de votre choix.



Exemple 2 : Créer un nouveau filtre d'élément / Spécifier une nouvelle attribution pour ce filtre / Effet obtenu par l'ordre donné

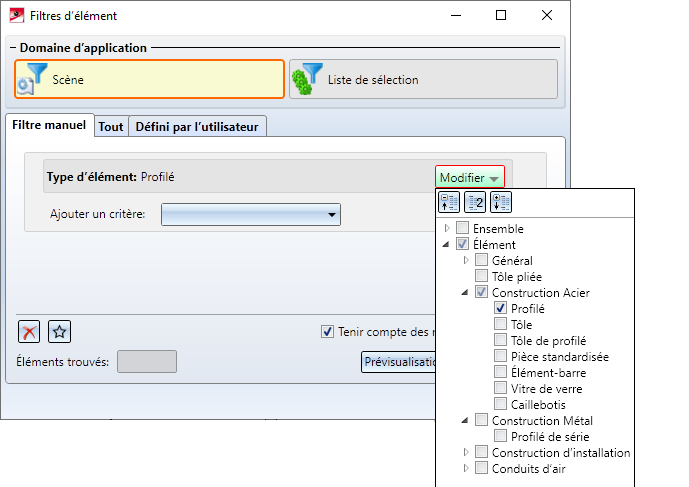

Pour cet exemple, nous utilisons un filtre d'élément créé individuellement. Il nous faut alors lancer la fonction Filtre d'élément dans la barre d'outils transparente.

Activer l'onglet Filtre manuel, cocher sous Modifier Élément > Construction Acier > Profilé, cliquer sur le symbole , sélectionner Enregistrer le favori et sauvegarder le filtre sous Élément individuel, acier sous le nom Tous les profilés.

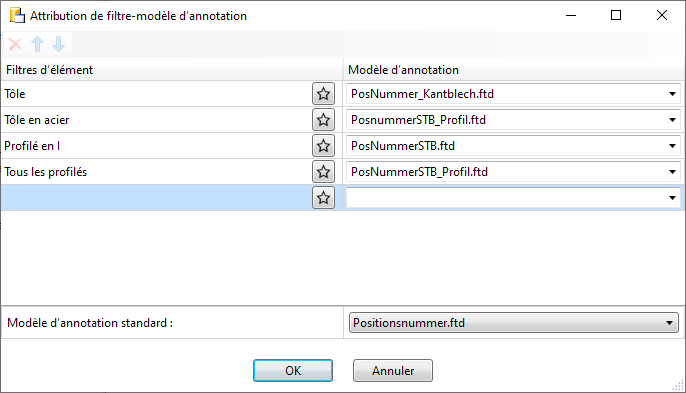

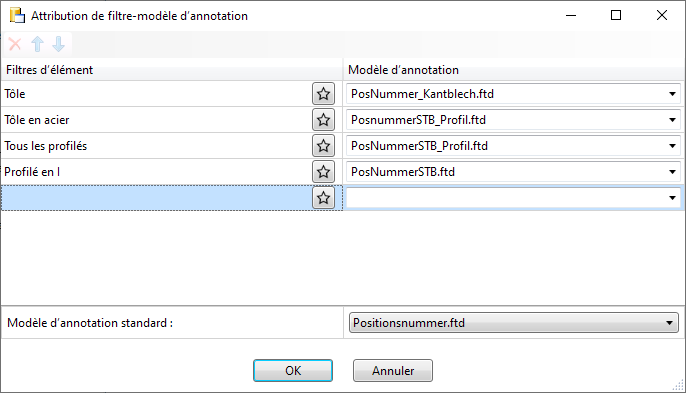

Le filtre est maintenant disponible également dans le Gestionnaire de Configuration, de sorte de pouvoir spécifier aussi pour ce filtre une attribution individuelle, par exemple :

C'est alors que l'ordre des entrées produit un effet sur l'annotation. Pour l'attribution illustrée ci-dessus, seraient annotés d'abord les tôles, puis les tôles en acier, puis les profilés en I et enfin tous les autres profilés.



Inversons maintenant les lignes Profilé en I et Tous les profilés.

Maintenant, tous les profilés seront annotés directement après les tôles et les tôles en acier, puis enfin les profilés en I. Autrement dit, l'attribution pour les profilés en I ne sera au final plus prise en compte.
