Élément de rotation
Les éléments de rotation apparaissent sur les plans d'esquisse par répétition et rotation autour d'un axe situé sur un plan dans l'écran.
La création d'éléments de rotation s'effectue dans la fenêtre de dialogue Nouvel élément de rotation.
Méthode recommandée :
- Entrez un numéro d'identifiant (ID).
- Cochez la case Référencé, lorsque l'élément de rotation doit être référencé.
- Cochez la case Feature, lorsque un Feature à cet élément de rotation doit être répertorié dans l'historique du Feature.
- Cochez la case Pertinent pour la nomenclature, pour attribuer automatiquement cet attribut à l'élément de rotation généré.
- Cliquez sur Créer. Les éléments de rotation peuvent être générés comme élément plein ou en segments.
- Pour le segment, entrez l'angle initial et final.
- Choisissez le type de Coupe transversale. Ici, vous avez la possibilité de créer une nouvelle esquisse ou d'en utiliser une déjà existante dans la scène.
- Définissez l'Axe de rotation.
- Si vous souhaitez vérifier en amont le visuel de l'élément créé, cliquez sur le bouton Prévisualisation puis, lorsque l'aperçu de l'élément créé convient, cliquez sur Créer. Si l'élément est amené à être créé sans prévisualisation, cliquez directement sur le bouton Créer.
L'élément de rotation est inséré dans la scène comme élément principal.

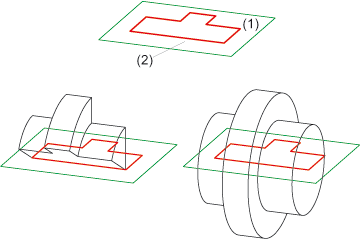

Élément de rotation, comme segment et élément plein, (1) Esquisse, (2) Axes de rotation
Veuillez prendre en considération les remarques pour Travailler avec des esquisses.
À savoir :
- Si l'élément de rotation est inséré comme élément secondaire à l'élément actif, alors sélectionnez dans
la fonction Créer un nouvel élément de rotation, comme élément secondaire
. - Les esquisses doivent être optimisées en amont via la fonction Trier LE (Esquisse)
. -
Dans l'esquisse, seules les polylignes fermées seront prises en compte.
- Les cycles intérieurs, à savoir les polylignes fermées, les cercles et ellipses, situées au sein d'une esquisse, sont considérées comme trous/perçages.
- Les coupes transversales circulaires donnent des Tores.
- Les éléments de rotation ne peuvent seulement être créés comme élément analytique, à l'exception des ellipses et des arcs elliptiques.
- L'esquisse n'est pas autorisée à couper l'axe de rotation et se trouve toujours sur le plan visuel de l'écran.
- Les contraintes dimensionnelles HCM données dans l'esquisse sont reprises comme cotes paramétriques.
- Si la prévisualisation de l'élément de rotation est affichée, alors cette dernière s'actualisera uniquement lorsque des valeurs auront été modifiées dans les champs de données puis que cette modifications eut été validées par la touche ENTRÉE.
- Si l'esquisse existe déjà, alors vous pouvez également utiliser la fonction Élément de rotation à partir d'une esquisse dans le menu contextuel de l'esquisse. Auquel cas, il faut veiller à ce que l'esquisse appartienne à un ensemble de construction de sorte que l'élément de rotation puisse également être attribué à cet ensemble.
Fenêtre de dialogue pour les éléments de rotation • Nouvelle esquisse • Fonctions pour la création d'éléments (3D)
