Propriété d'élément en vue en coupe / coupe partielle
À l'aide de cette fonction, vous spécifiez le comportement que devra avoir dans les vues l'élément actif qui est dérivé de la vue active, par exemple, les vues en coupe ou de détail, les coupes partielles, ainsi que les vues liées.

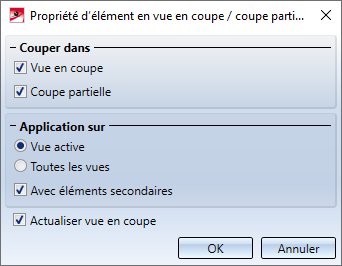

Pour ce faire, la fenêtre de dialogue suivante s'ouvre :
Sous Couper dans, vous déterminez par une coche dans la case si l'élément actif devra être pris en compte dans les vues en coupe/de détail et dans les coupes partielles.
|
Couper dans |
||
|
|
Vue en coupe Coupe partielle |
L'élément sera pris en compte tant dans les vues en coupe et de détail que dans les coupes partielles. |
|
|
Vue en coupe Coupe partielle |
L'élément sera pris en compte dans les vues en coupe et de détail, et non dans les coupes partielles. |
|
|
Vue en coupe Coupe partielle |
L'élément sera pris en compte dans les coupes partielles, et non dans les vues en coupe et de détail. |
|
|
Vue en coupe Coupe partielle |
L'élément ne sera pris en compte ni dans les vues en coupe et de détail ni dans les coupes partielles. |
Sous Application sur, vous déterminez si les paramètres s'appliquent pour la vue active uniquement ou pour toutes les vues, et si cela vaut également pour les éléments secondaires de l'élément actif.
Si les vues en coupe existantes doivent être actualisées e conséquence, cochez alors la case Actualiser la vue en coupe.
Procédez au paramétrage de votre choix et quittez la fenêtre de dialogue par OK.
