Modifier les lignes de cote de rayon
Pour les cotes de rayon, vous disposez dans le menu contextuel des lignes de cote (clic droit) de plusieurs fonctions spécifiques :
|
|
|
|
|
Supprimer la flexion de la ligne de cote, cote de rayon active |
|
|
Fléchir la ligne de cote
Fléchir la ligne de cote, cote de rayon active
Si la cote active est une cote de rayon, vous pouvez alors avec cette fonction fléchir en angle droit et raccourcir la ligne de cote. Cela est notamment utile pour les grands rayons. L'élément de la ligne de cote avec la flèche de cote (tête de flèche) est alors dirigé vers le centre réel.

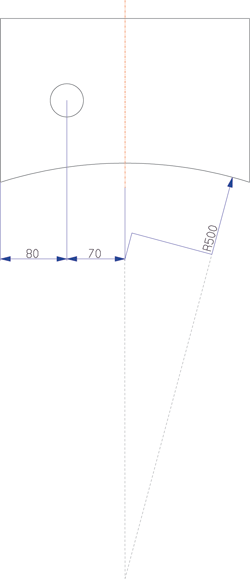

Cote de rayon avec ligne de cote fléchie
Si la ligne de cote est déjà fléchie, vous pouvez alors déplacer la flexion de la ligne de cote.
Supprimer la flexion de la ligne de cote
Supprimer la flexion de la ligne de cote, cote de rayon active
Si la cote active est une cote de rayon avec une ligne de cote fléchie, cette fonction supprime la flexion de la ligne de cote.

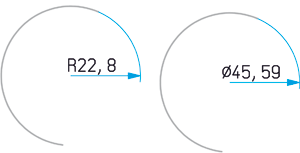

Cote de rayon avec diamètre
Cote de rayon avec diamètre
Cette fonction convertit une cote de rayon en une cote de diamètre. La conversion ne s'applique qu'au chiffre de cote. La représentation de la cote reste inchangée.
Après avoir lancé la fonction, vous disposez des possibilités de conversions suivantes :
- Rayon avec symbole R
- Diamètre avec symbole Ø et ligne de cote raccourcie
- Diamètre avec symbole Ø et ligne de cote non raccourcie
Avec cette fonction, les cote de diamètre avec des lignes de cote "arrondies" sont également possible.
Les cotes de diamètre obtenues à l'aide de cette fonction peuvent être reconverties par la même fonction en cotes de rayon en sélectionnant la case Rayon avec symbole R. Cela ne s'applique pas aux cotes de diamètre créées directement avec les fonctions de cotation.
