Cote de diamètre et de rayon
À l'aide des fonctions sous Cote de diamètre et Cote de rayon, vous pouvez créer des cotations diamétrales ou radiales pour un cercle, un cylindre ou un tore. Déterminez l'objet de votre choix en sélectionnant une arête ou une surface, selon les paramètres cochés dans la fenêtre de dialogue Sélection des types d'élément.
Vous disposez des fonctions suivantes :
|
Sous Cotation+Annotation 3D > Cote indiv. |
|
|
|

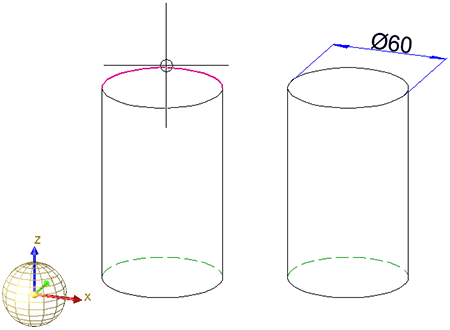

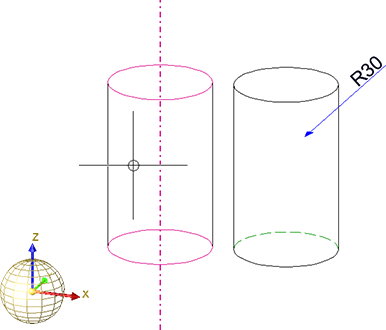

Cote le diamètre ou le rayon d'un cercle/arc de cercle ou d'une sphère, un cylindre, un cône ou un tore. |
|
|
Cote de diamètre, Parallèle à l'axe Cote de diamètre parallèle à l'axe. Pour les cercles et les arcs de cercle, la ligne de cote se trouve sur un des points quadrants. Celui-ci sera déterminé par le point spécifié pour la position de la ligne de cote. |
|
|
Cote de diamètre, Libre Cote de diamètre avec position libre de la ligne de cote. |
|
|
Cote de rayon, Parallèle à l'axe Cote de rayon parallèle à l'axe. Pour les cercles et les arcs de cercle, la ligne de cote se trouve sur un des points quadrants. Celui-ci sera déterminé par le point spécifié pour la position de la ligne de cote. |
|
|
Cote de rayon, Libre Cote de rayon avec position libre de la ligne de cote. |
Nota bene :
- Pour toutes les fonctions, HiCAD vous invite tout d'abord à déterminer un cercle, un cylindre, une sphère ou un tore, puis de déposer la cote.
- Avant de déposer la cote, vous pouvez, par un clic droit de la souris, changer le plan de cotation.
- Lorsque vous insérez un perçage avec filetage comme pièces standardisées et que vous opérez une cotation de diamètre, la cote sera alors créée automatiquement comme cote de filetage. Dans ce cas, devant le chiffre de cote, le caractère M (filetage métrique) sera alors indiqué à la place du signe diamètre. Si vous souhaitez désactiver cette indication du filetage et utilisez à la place le caractère diamètre, il vous faut alors modifier le Gestionnaire de Configuration (ISDConfigEditor.exe) de HiCAD. Pour cela, décochez sous ... > Dessin > Annotations > Cotation 3D > Cotes interactives, dans la rubrique Chiffre de cote, la case Désignation de filetage.
- Les cotes de cercle, rayon et diamètre peuvent être pivotées avec la souris autour du point médian. De plus, le chiffre de cote peut être déplacé. Le positionnement de la cote ne s'effectue qu'une fois avoir cliqué avec le curseur. Il en va de même pour les cotes paramétriques.
La grille d'angle pour la rotation peut être définie via les Paramètres de cote et se réfère au système de coordonnées de cotation de la cote d'origine. Il est possible sinon également de définir la grille via le Gestionnaire de Configuration. Pour cela, modifiez sous ... > Dessin > Annotations > Cotations 3D > Cotes interactives, dans la rubrique Grille, le paramètre Grille d'angle (par défaut 7.5).
