Vues > Éditer > Interr. > Paramètres de vue interrompue

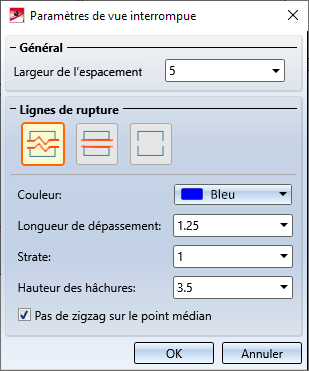

À l'aide de cette fonction, vous spécifiez la représentation des vues interrompues dans la scène actuelle. S'ouvre alors la fenêtre de dialogue suivante :
Nota bene :

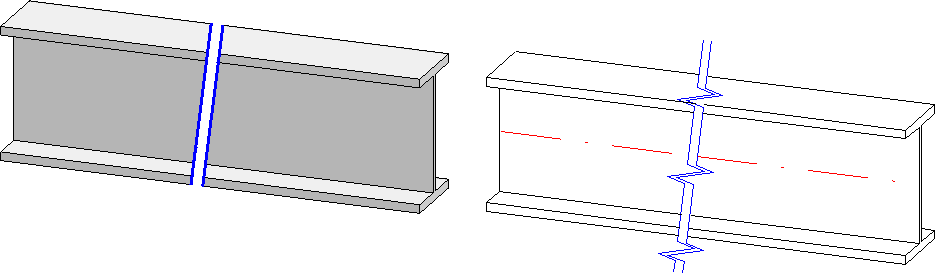

Dans les vues ombrées, voici dorénavant les couleurs choisies pour les lignes de rupture.
Largeur de l'espacement

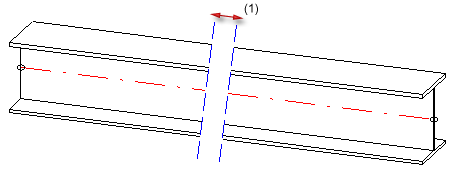

Cette valeur détermine la largeur (1) entre les sections déplacées d'une vue.
Type de ligne de rupture et paramètres possibles
|
Type de ligne de rupture |
Paramètres possibles |
|
|---|---|---|
|
|

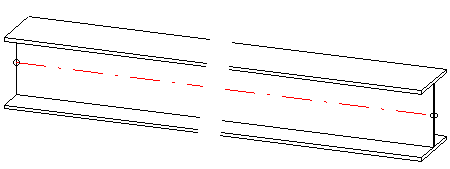

Aucunes lignes L'interruption est représentée sans ligne de rupture.
|
Ce type de ligne de rupture ne requiert pas d'autre paramétrage. |
|
|
Lignes droites L'interruption est représentée par des lignes droites.
|

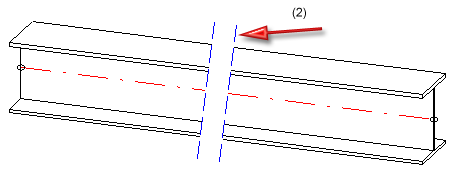

Ce type de ligne de rupture permet de définir la couleur, la strate et le type de ligne, ainsi que la longueur de dépassement (2).
|
|
|

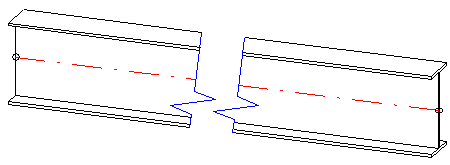

Lignes en zigzag
|

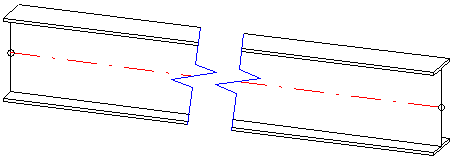

Pour les lignes de rupture en zigzag, la couleur, la strate et le dépassement, ainsi que la hauteur des hachures peuvent être définis. Cocher la case Pas de zigzag sur le point médian permet, lorsque le nombre de zigzag est impair, de disposer les zigzags de telle sorte qu'il n'y en ait pas sur le point médian de la ligne de rupture. Les zigzags seront plutôt déplacés de manière appropriée sur la ligne de rupture. La raison est que les lignes médianes en pointillé se retrouvent généralement exactement sur le point médian de la ligne de rupture. Il est préférable qu'aucun zigzag soit représenté ici. |

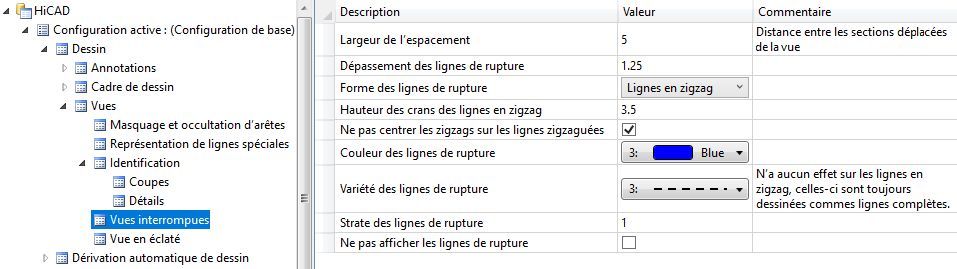

Les paramètres par défaut pour les vues interrompues des nouvelles scènes sont prédéfinis dans le Gestionnaire de Configuration, et ce sous Dessin > Vues > Vues interrompues.
Les paramètres prédéfinis dans le Gestionnaire de Configuration s'appliquent uniquement aux nouvelles scènes. Pour représenter des vues interrompues par des lignes en zigzag dans des scènes déjà existantes, sélectionnez le paramètre correspondant dans la fenêtre de dialogue Paramètres de vue interrompue. Après avoir confirmé avec OK, toutes les vues interrompues de la scène seront corrigées en conséquence.
