Système de coordonnées de référence

SC de référence pour modifications de vue

La définition et la modification de points de vue peuvent se référer soit

• au système de coordonnées universel (SC universel) soit
• au système de coordonnées d'élément (SC d'élément).

Par exemple, il peut être judicieux de choisir le système de coordonnées de l'élément pour les constructions Acier. En effet, le système de coordonnées d'élément est déterminé par l'identification d'un profilé (une poutre) de référence. De cette façon, vous pouvez directement dériver des vues standard spécifiques à la construction Acier - indépendamment de la position dans l'espace.

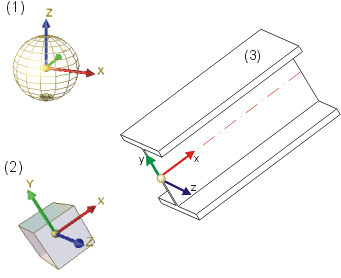

Système de coordonnées universel (1) et système de coordonnées d'élément (2) d'un profilé de référence (3)

SC universel
SC d'élément

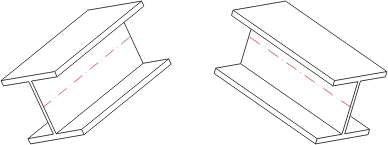

 Vue de face et latérale du profilé dans le système de coordonnées de référence

Le choix du système de coordonnées de référence influence également les modifications de vue avec les fonctions pour les vues standards dans le groupe de fonctions Projections.

Principes des vues (3D) • Modifier les vues (3D) • Pivoter les vues/Projections (3D)
