Exemple : pièce moulée

Dans cet exemple, il est question de dériver une modélisation 3D une pièce moulée à partir du dessin 2D dérivé.

(1) Vue de façade, (2) Vue latérale, (3) Vue du dessus

Voici comment procéder :

Chargez le fichier REKO_BSP4.SZN, puis lancez la conversion 2D-3D (Standard 3D > Nouveau > Transl... > Conversion 2D -> 3D). La dérivation de la modélisation 3D s'effectue en 3 étapes :

Étape 1 : Définir les vues

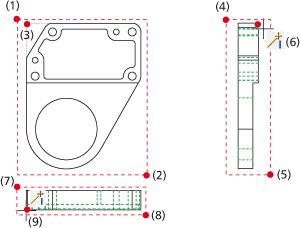

  1. Dans le menu Conv. 2D-3D, sélectionnez la fonction Vues.
  2. Définissez la fenêtre (1), (2) pour la vue de façade (1), (2) puis déterminez le point de référence (3). Dans cet exemple, sélectionnez le point de découpe entre l'arête de gauche et l'arête supérieure.

  1. Définissez la fenêtre (4), (5) pour la vue latérale, puis déterminez le point de référence (6). Sélectionnez ici le point final de l'arête de droite.
  2. Définissez la fenêtre (7), (8) pour la vue du dessus, puis déterminez le point de référence (9). Sélectionnez alors le point d'origine de l'arête inférieure.

À présent, les lignes à prendre en compte doivent être sélectionnées.

Étape 2 : Sélectionner les arêtes

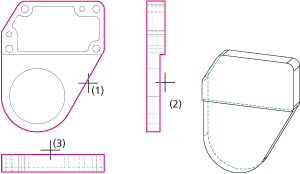

  1. Dans le menu Conversion 2D-3D, sélectionnez la fonction Éléments depuis vues.
  2. Identifiez l'arête (1) dans la vue de façade.
  3. Identifiez l'arête (2) dans la vue latérale.
  4. Identifiez l'arête (3) dans la vue du dessus.

Étape 3 : Définir les perçages et découpages

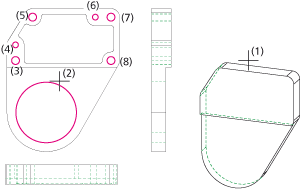

  1. Dans le menu Conversion 2D-3D, sélectionnez la fonction Trous.
  2. Identifiez la modélisation 3D (1), ensuite les contours de trous (2) jusqu'à (8) dans la vue de façade.
  3. Terminez la sélection des contours de trous en cliquant sur le bouton droit de la souris (BDS). Les perçages seront alors générés.

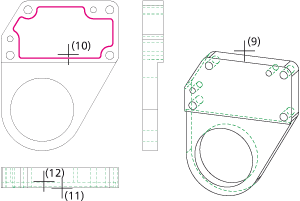

  1. Dans le menu Conversion 2D-3D, sélectionnez la fonction Découpages.
  2. Identifiez la modélisation 3D (9), ensuite les contours de trous (10) dans la vue de façade.
  3. Terminez la sélection en cliquant sur le bouton droit de la souris (BDS).
  4. Identifiez l'arête d'origine (11) ainsi que l'arête finale (12) pour le découpage.
