Paramètres d'arête

Standard 3D > Outils > Arête > Paramètres

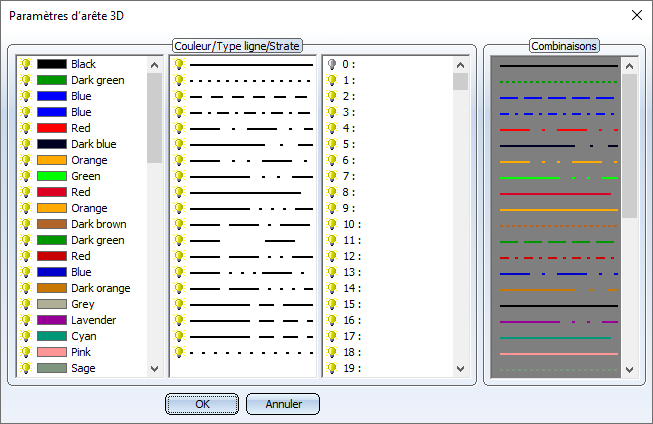

Ces fonctions permettent de modifier les paramètres par défaut des arêtes. Ces paramètres concernent la couleur, le type de ligne et la strate, ainsi que les combinaisons de ces valeurs. Ces paramètres ne sont pas pris en compte dans une représentation ombrée.

Modifier les paramètres d'arête

Ces fonctions permettent de modifier les paramètres des arêtes existantes. Pour sélectionner les arêtes, vous disposez de plusieurs possibilités.

	Individuel Arêtes individuelles par leur identification (fin de l'identification = bouton du milieu de la souris)
	Dans un rectangle Toutes les arêtes se trouvant complètement dans un rectangle.
	Polyligne Toutes les arêtes d'une polyligne.
	Élément entier Toutes les arêtes de l'élément actif.

Pour toutes ces fonctions, vous déterminez ensuite les paramètres d'arête.

Procédez au paramétrage de votre choix et quittez la fenêtre par OK. HiCAD vous demande par la suite, selon la fonction, d'identifier les arêtes ou la polyligne ou de tracer un rectangle.

Paramètres d'arête, Arête de référence

À l'aide de ces fonctions, vous reprenez les paramètres d'une arête quelconque (dite arête de référence) pour l'appliquer à d'autres arêtes. Pour sélectionner les arêtes à modifier, vous disposez de plusieurs possibilités.

	Individuel Arêtes individuelles par leur identification (fin de l'identification = bouton du milieu de la souris)
	Dans un rectangle Toutes les arêtes se trouvant complètement dans un rectangle.
	Polyligne Toutes les arêtes d'une polyligne.
	Élément actif Toutes les arêtes de l'élément actif.

La modification des paramètres d'une arête (Individuel, dans un rectangle, Polyligne) est intégrée dans l'historique du Feature sous l'entrée Apparence.

Cela ne s'applique cependant pas aux fonctions Modifier les paramètres d'arête, Élement entier et Paramètres d'arête, Arête de référence, Élément actif. Ces fonctions modifient la propriété d'élément Couleur d'arêtes et n'entrent donc pas dans un protocole.
