Générer des surfaces
À l'aide de cette fonction, vous générez des surfaces. De cette manière, il est possible de convertir des éléments de surface et de chaînes d'arêtes en solides.
L'élément actif ne doit pas être un solide, autrement dit il ne doit pas être de type d'élément 5.
Les possibilités suivantes vous sont proposées :
- Identification interactive
Vous identifiez deux arêtes qui se suivent l'une l'autre sur la surface de votre choix. HiCAD recherche automatiquement la prochaine arête suivante et vous propose de l'appliquer à l'opération.
Si c'est une surface fermée qui est définie, vous pouvez alors sélectionner d'autres bords de surface ou mettre fin à l'identification par un clic droit de la souris.
- Cycles reliés d'un seul côté
À la différence de la possibilité de génération de surface décrite précédemment, vous pouvez avec cette fonction fermer des surfaces supérieures en prenant en compte les cycles intérieurs. Ces cycles intérieurs peuvent aussi être le bord d'une surface de forme libre.
Identifiez tout d'abord une arête du cycle extérieur. Seules les arêtes qui dépendent exactement d'une surface sont autorisées ! Le cycle extérieur trouvé est surligné, et un message de confirmation s'affiche.
Sélectionner un autre cycle ?
Répondez par Non pour appliquer à l'opération le cycle extérieur surligné.
Vous avez maintenant la possibilité mettre fin à la sélection ou de sélectionner d'autres cycles :
- Cliquez sur Non pour mettre fin à la sélection.
- Cliquez sur Oui pour sélectionner d'autres cycles, puis identifiez l'arête d'un cycle intérieur.
Cycles reliés d'un seul côté

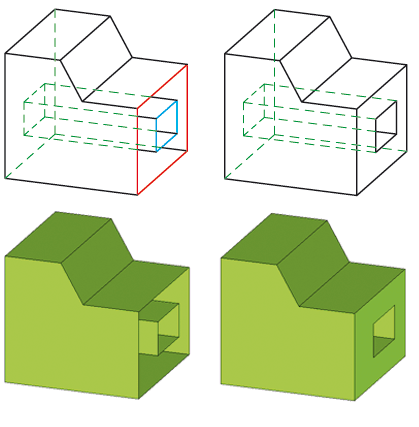

À gauche : Élément d'origine avec cycle intérieur et cycle extérieur, à droite : Solide
Autres fonctions de surface (3D) • Fonctions de surface (3D)
