Mettre à l'échelle l'élément, Facteurs
Cette fonction modifie l'échelle de l'élément actif/la liste d'éléments active en saisissant des facteurs d'échelle, de manière égale ou inégale. Un Feature sera créé à cette occasion.
Cochez dans la fenêtre de dialogue Mettre à l'échelle l'élément (3D) les cases de votre choix et quittez la fenêtre par OK.
Fenêtre de dialogue Mettre à l'échelle l'élément (3D)
L'objet actif sera mis à l'échelle indiquée immédiatement. L'origine du système de coordonnées actif sera utilisée comme point fixe.

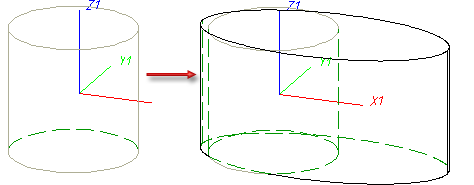

Exemple :
À gauche : Original ; À droite : Résultat (échelle inégale)
La mise à l'échelle est intégrée dans l'historique du Feature comme élément modifié sous l'entrée Mettre à l'échelle.
Nota bene :
- Les tôles de la construction en acier ne peuvent être mises à l'échelle que dans la direction de X et de Y. Pour cette raison, la fenêtre de dialogue et l'historique de Feature sont différents des ceux des éléments 3D "normaux".

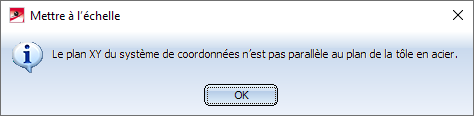

- Si, dans les tôles de la construction en acier, le plan XY de la mise à l'échelle ne concorde pas avec le plan de la tôle, apparaît alors un message d'erreur en conséquence.
