Convertir un élément en esquisse

Convertir l'élément 2D en esquisse

Esquisse > Nouveau > Esquisse > Transformer (Convertir l'élément 2D en esquisse)

À l'aide de cette fonction, vous transformez un élément 2D présent sur la scène en une esquisse.

Identifiez l'élément 2D. L'élément sera projeté dans le plan d'usinage actif et inséré comme esquisse dans la structure d'élément 3D avec le nom de l'élément 2D. Si aucun plan d'usinage n'est actif, c'est alors le plan xy du système de coordonnées actif qui sera utilisé.

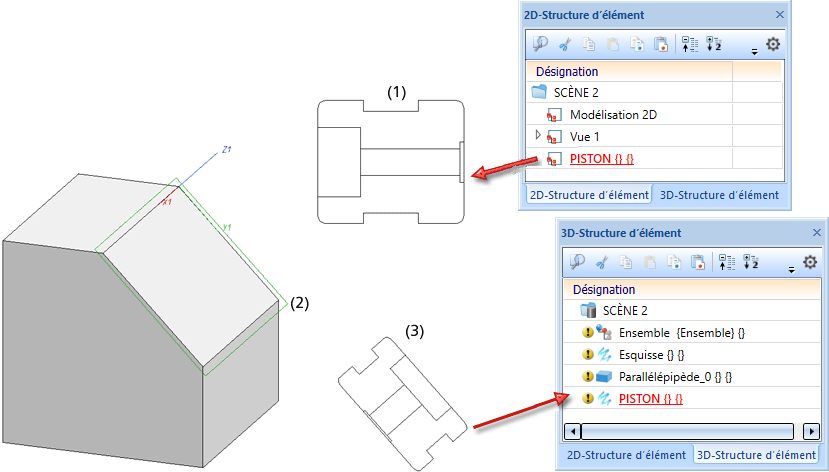

(1) Élément 2D, (2) Plan d'usinage actif, (3) Esquisse obtenue

Également les splines 2D communes, qui sont issues d'une importation DXF de la 2D, seront prises en charge et converties correctement.

Convertir l'élément en esquisse 3D

Esquisse > Nouveau > Esquisse 3D > Transformer (Convertir l'élément en esquisse 3D)

À l'aide de cette fonction, vous transformez les éléments avec lignes en esquisses 3D. Cela peut s'avérer notamment pratique lorsque des éléments sont importés via des interfaces 3D.

Comme pour créer une nouvelle esquisse 3D, la sélection d'un plan pour définir le système de coordonnées d'élément sera ici requise.
