Supprimer, Numéros de point et Divers

Points dans un rectangle (CTRL + BGS)

Cette fonction permet de supprimer tous les numéros de points qui se trouvent à l'intérieur d'un rectangle. Pour dessiner le rectangle, déterminez par un clic gauche de la souris un point d'angle et tracez le rectangle sans lâcher le bouton gauche de la souris. Les points sélectionnés en traçant le rectangle seront surlignés en couleur. En lâchant le bouton de la souris, les numéros de ces points seront supprimés

Cette fonction peut également être lancée à partir du clavier. Veuillez pour cela procéder comme suit :

• Placez le curseur à la position du premier point d'angle du rectangle.
• Appuyez en même temps sur la touche CTRL et le bouton gauche de la souris (BGS).
• Lâchez la touche CTRL et dessinez le rectangle avec le bouton gauche de la souris maintenu appuyé.
• En lâchant le bouton gauche de la souris, tous les numéros de point se trouvant à l'intérieur du rectangle seront supprimés (aucune autre demande ne vous sera faite !).

Veuillez noter que seuls les points de l'esquisse active seront pris en compte.

Tous les points

Cette fonction permet de supprimer en une seule fois tous les numéros des points de l'esquisse active.

Fusionner les points

Les points de l'esquisse/esquisse 3D active qui se trouvent sur les mêmes coordonnées seront réduits à un point.

Supprimer les lignes doubles

Supprime les lignes d'une esquisse qui sont doubles et qui se chevauchent, c'est-à.dire les éléments auxiliaires d'une esquisse dont la position concorde exactement.

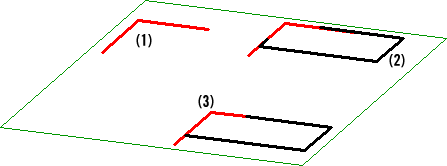

Cette illustration montre l'esquisse d'origine (1) dans laquelle des lignes ont été ajoutées (2). Les lignes doubles ont par la suite été supprimées (3).
