Ellipses
Il est possible d'insérer des ellipses en tant que
Ellipse entière
Esquisse > Dessiner > Ellipse
La fenêtre de dialogue de la fonction des ellipses entières dépend si c'est une esquisse ou une esquisse 3D qui se trouve être active.
Il s'agit d'une esquisse active
Dans ce cas, la fenêtre de saisie Ellipse entière s'ouvre. Veuillez procéder comme suit :
- Saisissez les valeurs pour la longueur du 1er demi-axe (1) et du 2ème demi-axe (2).
- Déterminez l'angle (3) entre l'axe X et le 1er demi-axe.
- Déterminez le point médian (4)
de l'ellipse. Cliquez pour cela sous Élaborer par... sur
et spécifiez ensuite le point de votre choix sur la scène. - Quittez la fenêtre par OK.
À savoir :
- Pour reprendre dans le champ de saisie la valeur d'un angle ou d'une distance à partir de la scène, effectuez un clic droit dans le champ de saisie correspondant. Sélectionnez ensuite la fonction Élaborer l'angle ou Élaborer la distance.
- En déterminant un point médian (le milieu), ce point sera alors déposé à l'origine du système de coordonnées actif.
Il s'agit d'une esquisse 3D active.
HiCAD vous invite à déterminer successivement les informations suivantes :
- le point médian (ou milieu) (1),
- la longueur du 1er demi-axe et un point sur cet axe ou le 1er apex (2) (clic droit),
- la longueur du 2ème demi-axe et un point sur le plan de l'ellipse ou un point (3) sur l'ellipse (clic droit).

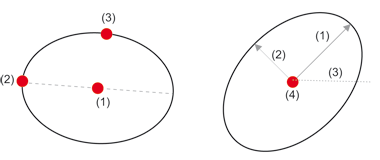

À gauche : esquisse 3D active, à droite : esquisse active
Ellipse partielle
Esquisse > Dessiner > Ellipse partielle
Pour créer des ellipses partielles, cliquez sur
et sélectionnez la fonction Ellipse partielle.
La fonction fonctionnement en substance de façon analogue à la fonction Ellipse entière, cependant vous devez déterminer ici en plus
- un point sur le demi-axe allant du point médian au point de départ, ainsi que
- un point sur le demi-axe allant du point médian au point final.
Dans le cas d'une esquisse, la détermination du point initial et final, de la même façon que pour la détermination du point médian, peut être effectuée directement dans la fenêtre de dialogue Ellipse partielle. Pour cela, cliquez sous Élaborer par... sur
ou
et déterminez ensuite chacun des points sur la scène.
Pour les ellipses partielles, deux solutions vous sont toujours proposées.
