Paramétrage des éléments référencés

Activer le référencement de manière générale ?

Les éléments 3D peuvent être référencés directement par HiCAD au moment de leur création. La fenêtre de dialogue des fonctions de création des éléments possède dans ce but la case Référencé.

Si vous souhaitez que les éléments 3D soient toujours référencés, spécifiez alors la valeur Oui à ce paramètre. Dans ce cas, la case de la fenêtre de dialogue de création des éléments sera toujours cochée.

Éléments référencés 3D act./dés.

Spécifie le mode d'actualisation pour les éléments référencés. Ce mode détermine le fonctionnement lors du chargement et de l'enregistrement d'une scène qui contient des éléments référencés en externe.

Les modes disponibles sont :

• Activé, avec enregistrement (par défaut)
  Aussi bien au chargement qu'à l'enregistrement des scènes avec éléments référencés, ceux-ci seront actualisés automatiquement.
• Activé, sans enregistrement
  Au chargement des scènes avec éléments référencés, ceux-ci pourront être actualisés automatiquement. À l'enregistrement, par contre, aucun contrôle n'est opéré.
• Désactivé
  Au chargement et à l'enregistrement des scènes, aucune actualisation des éléments référencés n'a lieu.

Afficher dialogue de sélection à l'enregistrement des éléments référencés

Lors de modification des éléments référencés 3D, vous pouvez empêcher l'apparition de la boîte de dialogue de sélection au chargement, à l'enregistrement ou à la suppression des éléments référencés.

En spécifiant la valeur NON , la boîte de dialogue sera empêchée, c'est-à-dire que l'actualisation sera exécutée automatiquement sans demande de HiCAD. Cela vaut également lorsque les éléments référencés ne sont pas trouvés. Si la valeur pour Supprimer est sur NON , les éléments non trouvés seront alors automatiquement supprimés de la scène.

Afficher dialogue de sélection au chargement d'éléments référencés

Afficher dialogue de sélection à la suppression d'éléments référencés

Sélection automatique de noms pour les éléments référencés sans base de données

Si les éléments sans utilisation de la base de données doivent être enregistrés comme éléments référencés, l'attribution du nom de l'élément référencé peut alors être faite automatiquement par HiCAD ou alors manuellement. Par défaut, le paramètre est , c'est-à-dire que le nom devra être donné manuellement. S'affichera alors la fenêtre de dialogue Enregistrer le fichier.

Pour utiliser l'attribution automatique de nom, cochez la case. Dans ce cas, le nom de l'élément sera donné automatiquement par HiCAD et la fenêtre de dialogue Attributs d'élément s'affichera ensuite.

Attributs d'éléments à comparer lors de la recherche d'éléments identiques pour le référencement

Vous spécifiez ici quels attributs d'élément devront être comparés lors de la recherche d'éléments identiques. Cliquez pour cela sur le champ Collection  et saisissez dans la fenêtre de dialogue Éditeur de collection de chaînes les attributs (toujours un par ligne). Par défaut, l'attribut est $BK (Id. de fiche d'article).

Actualiser les vues en coupe et de détail ainsi que les coupes partielles lors du chargement des éléments référencés

Ce paramètre détermine si les vues en coupe, les vues de détail et les vues en coupe partielles devront être actualisées automatique au chargement d'éléments référencés correspondants.

Actualiser la couleur

Actualiser la strate

Actualiser le type de ligne

En cochant/décochant cette case, vous déterminez si la couleur, la strate et le type de ligne devront être actualisés au chargement d'éléments référencés.

Synchroniser les données des numéros de repère/attributs d'élément lors de l'actualisation du fichier

Ce paramètre détermine comment devra s'opérer la synchronisation des numéros de repère et des attributs d'élément pour les éléments référencés. La fonction Référencement - Actualiser les éléments identiques sera prise en compte.

Recommandations

Actualiser automatiquement les éléments référencés après chaque modification

Ce paramètre détermine comment devra se faire l'actualisation des éléments identiques référencés en externe et en interne dans la scène en cours.

Les paramètres possibles sont :

Oui (par défaut)
À la modification d'éléments référencés en externe ou en interne, tous les éléments identiques seront automatiquement actualisés dans la scène actuelle. Il est recommandé d'utiliser ce paramètre par défaut.

Non
L'actualisation des éléments identiques ne se fait pas automatiquement, mais doit être entreprise manuellement. Cela ne doit cependant être exécuté que par des utilisateurs expérimentés.

Demande

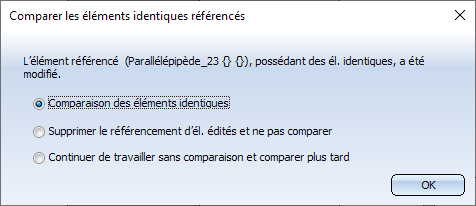

À la modification d'éléments référencés en externe ou en interne avec éléments identiques dans la scène actuelle, la fenêtre de dialogue suivante s'affichera :

Si plusieurs éléments référencés sont modifiés (par exemple en changeant une couleur), la fenêtre de dialogue s'affiche alors pour chaque élément modifié.

Nota bene :

Les paramètres Non et Demande agissent de la façon suivante à l'enregistrement des éléments référencés :

• À l'enregistrement d'un élément référencé, HiCAD contrôle si cet élément a été récemment modifié ou usiné.

Si c'est le cas, il peut être alors enregistré directement. Cela amène à ce que, lorsque plusieurs "jumeaux" d'un élément identique ont été modifiés de façon différente, la modification sur les autres jumeaux déjà modifiés sera perdue. Si par exemple, lorsqu'un élément identique comporte un chanfrein et un autre élément identique du même élément référencé comporte un arrondi, une des deux modifications sera alors perdue.

Si ce n'est pas le cas, c'est-à-dire que l'élément est "non modifié" ou "non usiné", un élément identique "modifié" ou "usiné récemment" sera recherché parmi ses jumeaux. Dès que le premier élément a été trouvé, il est enregistré, indépendamment du fait que d'autres jumeaux modifiés existent.

Un exemple :

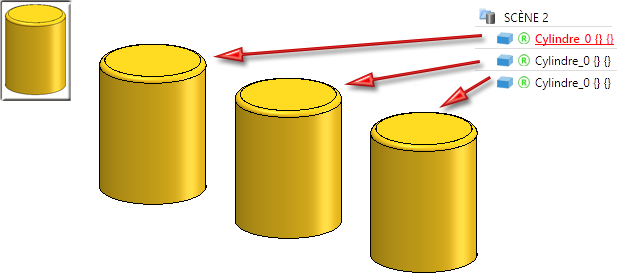

Dans l'illustration suivante, le cylindre référencé est inséré trois fois.

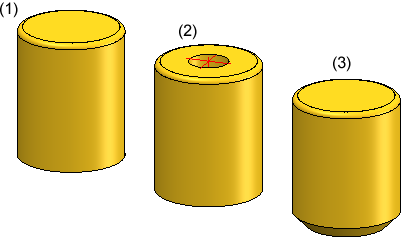

Puis un perçage est usiné dans le 2^e cylindre et la surface de base du 3^e cylindre a été chanfreinée. Le 1^er cylindre n'a pas été modifié.

Lorsque l'on utilise la fonction Enregistrer l'élément référencé sur le 2^e cylindre, il sera enregistré directement. À la prochaine actualisation de la scène, le chanfreinage est perdu.

Si l'on avait utilisé la fonction sur le 3^e cylindre, il sera également enregistré directement. À l'actualisation de la scène, le perçage est perdu.

Si l'on avait, par contre, utilisé la fonction sur le 1^er cylindre, HiCAD constatera que celui-ci n'a pas été modifié et recherchera les éléments identiques modifiés. Le 2^e cylindre aura été, selon notre exemple, trouvé par HiCAD.

• À l'enregistrement d'un élément référencé, les éléments secondaires, qui possèdent de leur côté des éléments identiques non actuels, ne seront pas actualisés, puisque l'actualisation de ces éléments aura lieu de toute façon à un prochain chargement.

Actualiser les éléments identiques des éléments référencés avant d'enregistrer

Ce paramètre n'a d'intérêts que si les éléments référencés ne doivent pas être actualisés automatiquement, c'est-à-dire quand le paramètre Actualiser automatiquement les éléments référencés après chaque modification indique Non ou Demande.

Si la case est cochée (par défaut), les éléments identiques de tous les éléments référencés usinés seront alors actualisés avant l'enregistrement de la scène. Cette actualisation peut être restaurée (sauvegarde UNDO), c'est-à-dire que l'action peut être annulée.

Important :
Ce paramètre ne vaut que pour l'enregistrement de la scène entière !
Il ne s'applique pas lors d'un changement de scène, non plus à l'annulation/restauration de la scène (UNDO/REDO), non plus à l'enregistrement interne lors de sauvegardes temporaires, non plus à la sauvegarde automatique, non plus pour les dessins d'exécution et pour les dessins de détail (d'élément individuel) !

Récupérer les cotes et les symboles de soudure

À l'actualisation des éléments référencés, il peut arriver que les cotes et les symboles de soudures ne puissent plus être attribués correctement. En cochant cette case, vous déterminez que les cotes et les symboles de soudure concernés soient attribués à l'élément supérieur.

Synchronisation d'attributs

Les attributs d'élément qui ne doivent plus être actualisés, peuvent être synchronisés en particulier par ce paramètre. Vous retrouvez de plus amples informations à la page suivante.

Verrouiller l'édition des éléments référencés sans fichier KRA (Gestionnaire de réplication)

Les éléments référencés qui n'ont pas de fichier .KRA peuvent être verrouillés contre l'édition dans la scène. Pour ce faire, réglez la valeur sur Oui.

Verrouiller les éléments référencés pour d'autres utilisateurs lors de l'édition ?

Les éléments référencés sont par défaut verrouillés contre l'édition pour les autres utilisateurs. Si vous ne le souhaitez pas, réglez alors la valeur sur Non.

Verrouiller l'édition des éléments référencés non actualisés

Ce paramètre détermine sir les éléments référencés qui n'ont pas encore été actualisés doivent être verrouillés contre l'édition.

Verrouiller les éléments référencés si la scène est en lecture seule

Avec ce paramètre, vous avez la possibilité, en travaillant avec des scènes en lecture seule, de verrouiller les éléments référencés de la scène contre l'édition.

Si le paramètre indique Oui, veuillez respecter impérativement les indications suivantes :

• Un fichier est considéré comme en lecture seule, quand
• il a été ouvert à l'aide de la fonction "Ouvrir, en lecture seule" de HELiOS,
• il a le statut de workflow "Validé",
• il a été ouvert dans HiCAD via l'explorateur de fichiers avec l'option "Ouvrir la scène en lecture seule" ou
• vous ne possédez pas les droits d'utilisateur nécessaires pour l'ouverture du fichier.

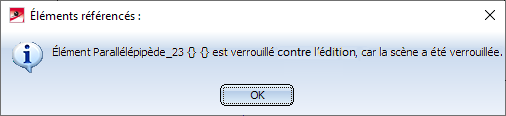

• Lorsque vous essayez de modifier un élément référencé dans un fichier en lecture seule, le message suivant s'affiche alors :

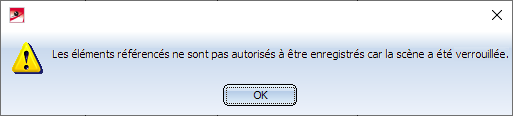

• Lorsque vous essayez d'enregistrer manuellement un élément référencé dans un fichier en lecture seule, le message suivant s'affiche alors :

• Lors de certaines opérations, ce n'est qu'à la fin qu'il s'avérera qu'un élément référencé a été changé. Dans ce cas, un message correspondant s'affiche et la modification n'est pas prise en compte.

À prendre note lors de l'utilisation en parallèle de HELiOS

Lorsque vous travaillez avec HELiOS, le paramètre Verrouiller les éléments référencés si la scène est en lecture seule, ainsi que le paramètre HELiOS g Autoriser l'échange d'éléments dans les dessins (HELiOS Options > Base de données > HiCAD) seront pris en compte lors de l'actualisation et de l'enregistrement des éléments référencés dans les scènes en lecture seule. Ce paramétrage n'affecte pas seulement le chargement d'une scène verrouillée (les éléments référencés ne peuvent pas être actualisés depuis l'ordinateur), mais aussi l'enregistrement des éléments référencés modifiés. Par exemple, si le paramètre Pas pour les validés ou en mode lecture a été choisi, le message Enregistrement non autorisé (Scène verrouillée) ! s'affiche alors toujours lors de l'enregistrement des éléments référencés. Cela s'applique même dans les cas où le paramètre Verrouiller les éléments référencés si la scène est en lecture seule indique Non dans le Gestionnaire de configuration. La boîte de dialogue pour l'enregistrement des éléments référencés n'apparaîtra pas non plus, mais la modification des éléments référencés sera autorisée.

Actualiser les variantes

Lorsque, dans la scène, une variante est liée à la base de données et qu'un nouvel index de révision de variante est disponible dans la base de données, ce paramètre détermine alors si la variante doit être actualisée dans la scène.

La fiche de document saisie n'est pas dans la base de données -> élément référencé verrouillé ?

Si une scène contient un élément référencé avec une fiche de document qui n'a pas été trouvée dans la base de données, par exemple lors d'une modification par un sous-traitant, ce paramètre détermine alors si l'élément sera verrouillé ou validé.

Attribut de document de base de données à écrire sur l'attribut d'élément "Désignation"

Ce paramètre détermine à quel attribut de la base de données l'attribut d'élément Désignation sera attribué.

Verrouiller les éléments contre les modifications quand la fiche d'article HELiOS est verrouillée

Vous spécifiez ici si les éléments seront verrouillés contre les modifications si la fiche d'article HELiOS a été verrouillée.

Verrouiller les éléments pour les autres utilisateurs via la fiche d'article HELiOS

Si une fiche d'article a été affectée à un élément dans HiCAD et que cette fiche d'article a été verrouillée dans la base de données (par exemple, en raison de sa validation ou de l'absence d'autorisation de modification), ce paramètre détermine si l'élément sera également verrouillé contre l'édition dans HiCAD.

Actualiser la fiche d'article

Si une fiche d'article a été affectée à un élément dans HiCAD et que la base de données contient un index de révision plus récent de la fiche d'article, HiCAD vous demandera si l'index doit être actualisé lorsque vous chargez la scène (paramètre par défaut).

Si un élément référencé possède également une fiche de document plus récente, l'actualisation sera automatiquement effectuée pour la fiche d'article, c'est-à-dire que les éléments concernés sont principalement des éléments sans fiche de document.
