Boulonnages/Rivetages
Grâce à cette fonction, vous pouvez composer et insérer des boulonnages ou rivetages complets.
L'insertion des boulonnages/rivetages s'exécute en plusieurs étapes :
- Lancez la fonction Nouveau boulonnage/rivetage .
- La fenêtre de dialogue Paramètres s'affiche (sauf si l'option Ne plus afficher la fenêtre est cochée dans les paramètres). Effectuez les réglages souhaités puis quittez la fenêtre en cliquant sur OK.
- Si requis, définissez le plan d'usinage.
- La fenêtre de dialogue Raccord vissé s'affiche. Formez alors la combinaison de votre boulonnage/rivetage puis le cas échéant, sélectionnez d'autres options.
- Quittez la fenêtre de dialogue en cliquant sur OK pour démarrer l'insertion du boulonnage.
Les boulonnages/rivetages peuvent être insérés de multiples fois. Cela signifie qu'après l'insertion d'un raccord, la fonction Nouveau boulonnage/rivetage ne se termine pas, mais reste active. En sélectionnant d'autres éléments à raccorder, le boulonnage/rivetage peut alors être réinséré avec les mêmes paramètres (attribution de vis, longueur de serrage, etc.). Toutefois, la grille d'insertion peut être modifiée. Si vous avez choisi l'option Déterminer le plan d'usinage dans le Mode d'insertion, alors la demande (de détermination du plan d'usinage) s'effectuera à chaque insertion.
Sous
, vous trouverez de surcroît les fonctions d'usinage des boulonnages et rivetages :
|
Usiner un boulonnage |
|
|
|
|
|
|
|
|
Boulonnage, Attribution d'éléments |
|
|
|
|
|
|
|
|
|
|
|
Modifier un boulonnage |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Sinon, vous pouvez également accéder à ces fonctions via le menu contextuel pour les boulonnages.

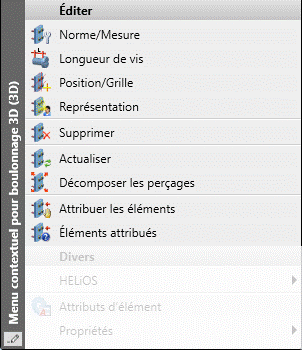

Menu contextuel boulonnage (3D)
En outre, les fonctions suivantes sont aussi mises à votre disposition :
|
|
|
|
|
|
|
|
Si vous souhaitez ultérieurement pivoter un boulonnage, c.-à-d. modifier la direction, alors deux possibilités s'offrent à vous :
- Vous modifiez la direction via l'entrée Référence dans l'historique du Feature.
- Vous optez pour la fonction Position/Grille, puis faites un clic droit pour lancer le menu contextuel et y sélectionner la fonction Pivoter. Veuillez noter que seuls les boulonnages identiques du début à la fin ne peuvent être pivotés.
À savoir :
- À noter que vous pouvez mener la vérification de montage pour les boulonnages grâce au Design Checker. Il sera alors vérifié si les vis peuvent être retirées sans collision et que l'outil pour vis et écrous a suffisamment de marge de manœuvre pour le serrage. Le montage est considéré comme possible lorsque l'angle de serrage de l'outil est sans collision pour la vis ou l'écrou. Vous trouverez le Design Checker dans Information > Tests
.
- Pendant l'insertion de boulonnages ou de vis dans un ensemble généré automatiquement dans une construction Acier/Métal, les dimensions de l'ensemble seront définies par le type de fabrication de vis/boulonnages choisi dans les paramètres. Si le type d'insertion Montage sur chantier est sélectionnez, alors les dimensions de construction ne seront pas modifiées par le boulonnage. Les dimensions décrivent alors les Dimensions d'expédition.
