Paramètres des perçages

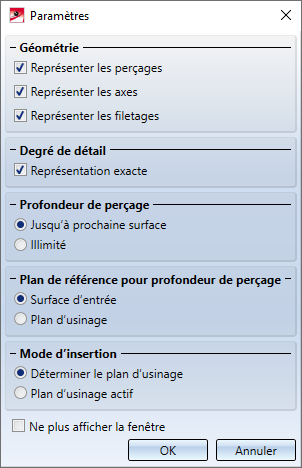

À l'aide de cette fonction, vous pouvez spécifier les paramètres pour l'insertion des perçages.
Géométrie et Degré de détail
Les options sous Géométrie et sous Degré de détail déterminent la représentation d'un usinage normé. Vous pouvez choisir ici si la représentation devra se faire
- avec ou sans perçages,
- avec ou sans axes,
- avec ou sans filetages, ainsi que
- de façon simplifiée ou exacte.
Profondeur de perçage
- Jusqu'à prochaine surface
Le perçage sera réalisé jusqu'à la prochaine surface de l'élément dans le "sens de la percée".
- Illimité
Le perçage traversera l'élément dans toute sa "hauteur".
Exemple

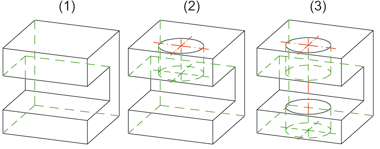

(1) Élément d'origine, (2) Profondeur de perçage jusqu'à la surface, (3) Profondeur de perçage illimité
Plan de référence
Dans quelques cas, par exemple à l'insertion d'un trou borgne dans un filetage entre autres, il est possible de définir pour la profondeur de perçage un plan de référence. Vous avez le choix entre
- la surface d'entrée (du filetage existant) et
- le plan d'usinage actuel.
Exemple

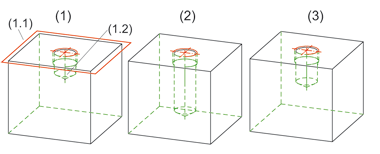

(1) Élément d'origine avec fin de filet, Profondeur de perçage 20, Plan d'usinage (1.1) et surface d'entrée (1.2)
(2) Insertion d'un trou borgne, Profondeur de perçage 30, Plan de référence = Surface d'entrée
(3) Insertion d'un trou borgne, Profondeur de perçage 30, Plan de référence = Plan d'usinage
Mode d'insertion
Vous déterminez ici le plan pour l'insertion.
- Déterminer le plan d'usinage
Avant l'insertion d'une pièce standardisée, il vous sera demandé de définir / identifier un plan d'usinage. - Plan d'usinage
actif
Le plan d'usinage actuellement actif sera utilisé. Si aucun plan d'usinage n'est actif, l'insertion a alors lieu perpendiculairement au plan XY du système de coordonnées actif.
Ne plus afficher la fenêtre
Chacune des fenêtres des paramètres sera normalement affichée à chaque lancement de la fonction d'insertion. Si vous ne le souhaitez pas, cochez alors la case Ne plus afficher la fenêtre. Si vous souhaitez par la suite modifier les paramètres, vous devez alors activer spécialement la fonction des paramètres correspondants.
OK / Annuler
Avec OK, les paramètres actuels seront appliqués comme nouveaux paramètres par défaut et la fonction est fermée. Avec Annuler, la fonction en cours est terminée sans appliquer les paramètres.
