Rainure d'arbre
Cette fonction vous permet de générer des rainures d'arbre.
- Lancez la fonction Rainures d'arbre
- La fenêtre de dialogue Paramètres s'affiche (sauf si l'option Ne plus afficher la fenêtre est cochée dans les paramètres). Établissez les configurations souhaitées puis quittez la fenêtre en cliquant sur OK.
- Le système catalogue pour les rainures d'arbre s'ouvre.
- Choisissez le tableau de votre choix simplement en cliquant sur le symbole correspondant ou sur une entrée de la liste, ex. : DIN 7993-AN.
- Dans la partie droite de la fenêtre s'affiche la liste avec les tailles d'identification disponibles pour la rainure de l'arbre. À noter que la taille de la rainure de l'arbre dépend toujours du diamètre de l'arête de l'arbre qui sera ensuite identifiée. C'est pourquoi sélectionner une taille s'avère pertinent seulement lorsque différentes largeurs de rainures de l'arbre sont disponibles pour un diamètre. Si vous cliquez sur le bouton droit de la souris (BDS) sur une taille d'identification, vous avez la possibilité de reprendre le diamètre de la rainure de l'arbre dans la scène. Auquel cas HiCAD calculera automatiquement la taille de rainure d'arbre adaptée puis la surlignera dans la liste. De cette façon, vous voyez aussi tout de suite si d'autres largeurs de rainures de l'arbre sont ici disponibles ou non.
Quittez la fenêtre de dialogue Rainure en cliquant sur OK.
- Identifiez l'arête de l'arbre.
- Définissez la position d'insertion. Cliquez sur le bouton droit de la souris (BDS) si vous souhaitez que la position soit automatiquement définie à partir de l'arête définie.

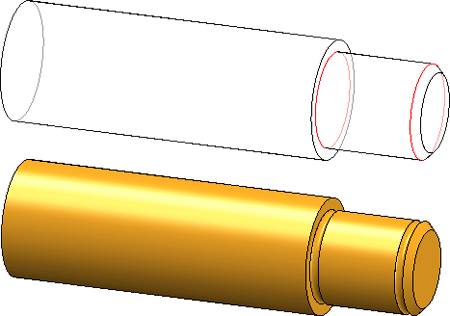

En haut : arbre avec arête d'insertion. En bas : rainure de l'arbre insérée, position d'insertion par clic droit

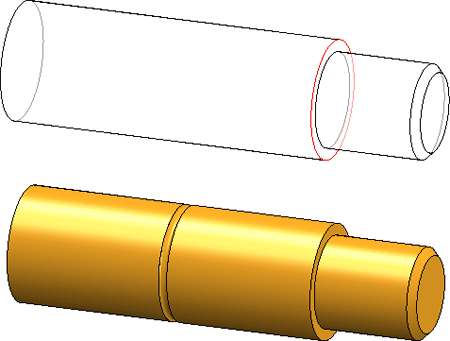

En haut : arbre avec arête d'insertion. En bas : rainure de l'arbre insérée, position d'insertion se trouvant au centre entre la surface de base et la surface de recouvrement du cylindre de gauche.
