Filetage intérieur/extérieur

Standard 3D > Usinage normé > Fileter

Grâce à cette fonction, générez des filetages intérieurs et/ou extérieurs pour les cylindres.

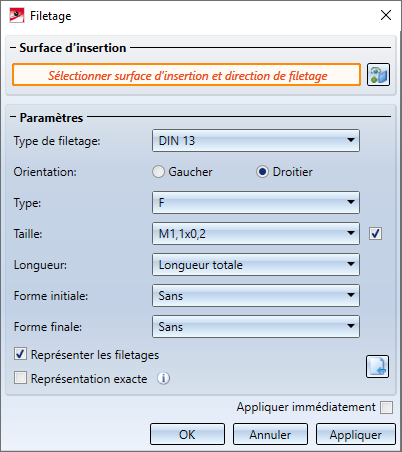

Lancez la fonction Fileter. La fenêtre de dialogue Filetage s'affiche.



Surface d'insertion

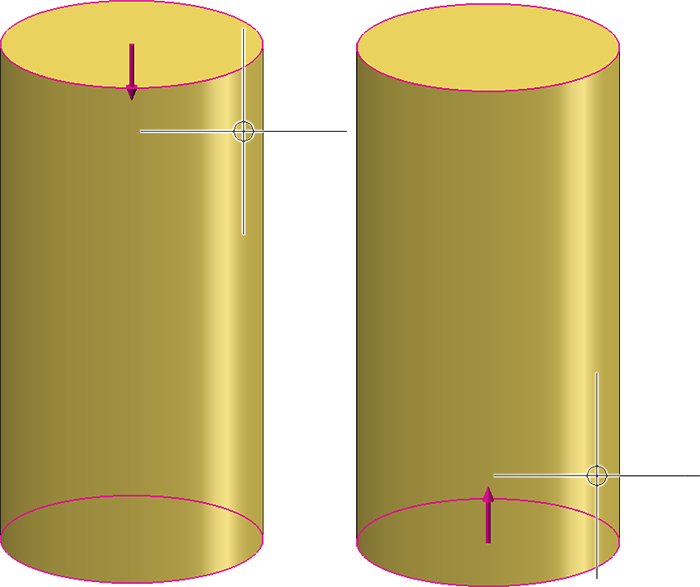

Une fois la fonction lancée, le champ Sélectionner surface d'insertion et direction de filetage devient actif (en couleur). Identifiez alors une surface cylindrique ou bien une arête sur le côté du cylindre. Selon le côté sur lequel la surface aura été identifiée, la direction du filetage sera déterminée en même temps puis il sera représenté dans la scène.

Si la surface choisie s'avère être une surface de l'arbre, alors un filetage extérieur sera généré. S'il s'agit d'une surface de perçage, ce sera un filetage intérieur.

Pour modifier la sélection de la surface, cliquez sur le symbole puis définissez la surface souhaitée.



Paramètres

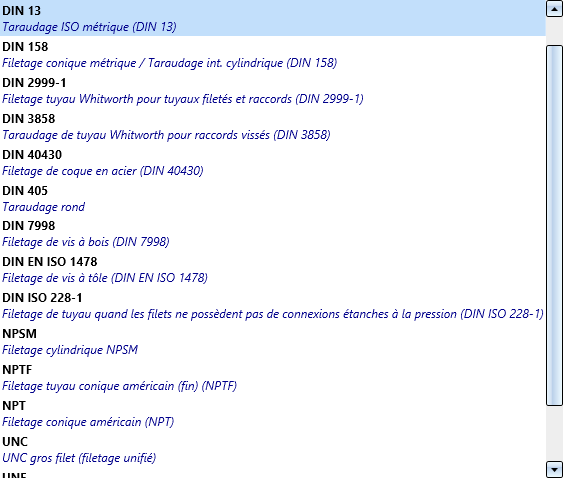

Dans la section Paramètres , choisissez le paramètre du filetage.



Filetage extérieur

Choisissez un moyen de définition de longueur. Les possibilités disponibles dépendent du paramètre sélectionné relatif à la longueur de filetage.

  • Valeur, comme l'élément de la longueur de filetage
    La sortie possède la longueur indiquée dans le champ Valeur. La longueur de filetage indiquée est raccourcie en conséquence.
  • Valeur, en plus de la longueur de filetage
    Cette possibilité n'existe que pour les options de longueur Longueur fixe et Longueur jusqu'au point. La valeur indiquée définit la longueur de la sortie, la longueur de filetage ne change pas. Si la somme de la longueur de filetage et de la longueur de sortie est plus grande que la longueur totale possible de filetage, alors la sortie sera automatiquement raccourcie.
  • Facteur de la pente, comme élément de la longueur de filetage
    Le facteur indiqué est multiplié par la pente du filetage. Le résultat est la longueur de sortie, La longueur de sortie indiquée sera raccourcie en conséquence.
  • Facteur de la pente, en plus de la longueur de filetage
    Cette possibilité n'existe que pour les options Longueur fixe et Longueur jusqu'au point. Le résultat est la longueur de sortie, la longueur de filetage ne change pas. Si la somme de la longueur de filetage et de la longueur de sortie est plus grande que la longueur totale possible de filetage, alors la sortie sera automatiquement raccourcie.

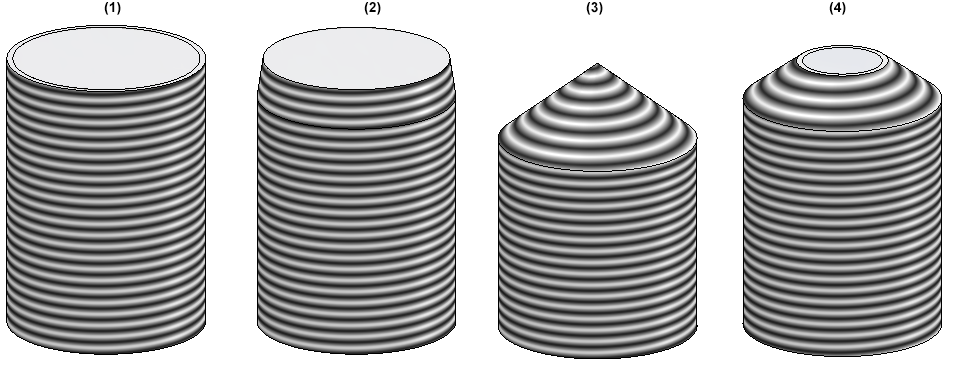

(1) sans, (2) chanfrein, (3) pointe, (4) conicité

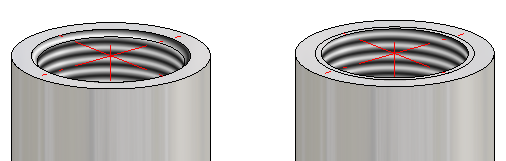

filetage intérieur et sans fraisage

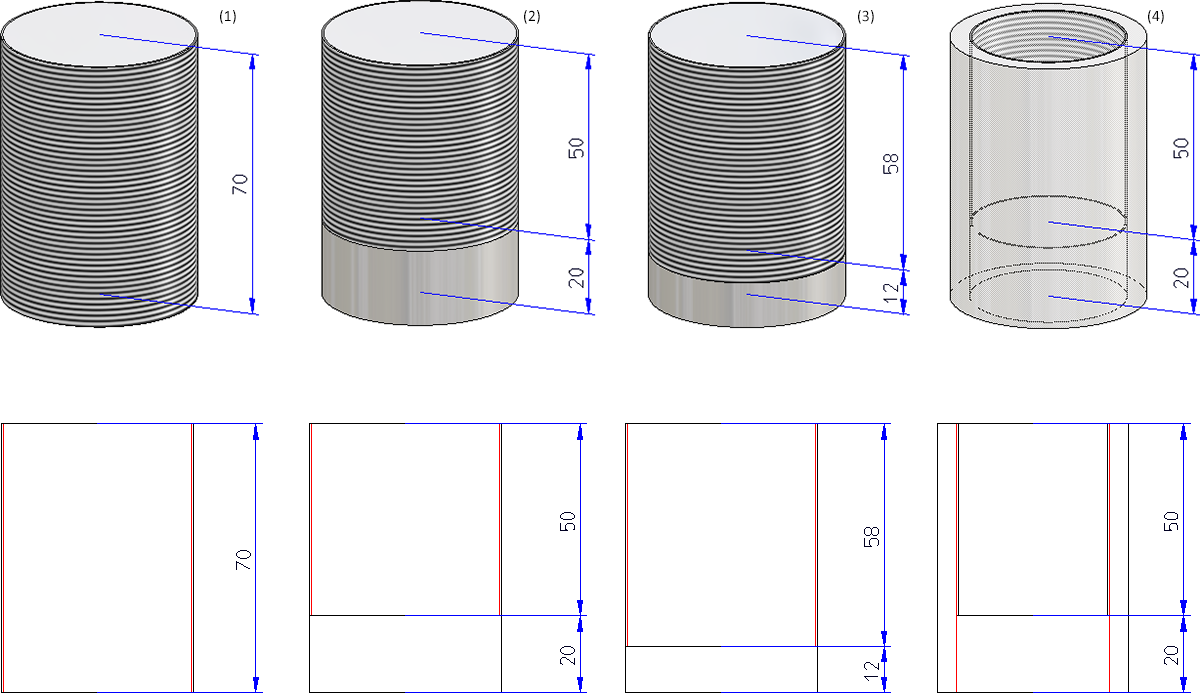

(1) Filetage DIN 13 -M50x1.5, (2) Longueur de sortie 20, (3) Facteur de sortie 8, (4) Filetage intérieur DIN 40x1.5 avec sortie



Représenter les filetages / Représentation exacte

Ces cases vous permettent de définir si le filetage doit être représenté ou non, si tel est le cas, doit-il être en représentation exacte ou non. À noter que pour les filetages extérieurs, les formes initiales/ finales Chanfrein ne peuvent être créées qu'en représentation exacte. De la même façon, cela vaut aussi pour les filetages intérieurs avec la forme initiale/finale Fraisage.

En cliquant sur le symbole (seulement si la case est cochée), il est possible d'appliquer les paramètres de la fonction Paramètres d'usinages d'arbre.



Appliquer immédiatement

Si cette cas est cochée, alors le filetage sera inséré dès que les paramètres auront été définis. Lorsque la case est décochée, un aperçu du filetage s'affichera. Les paramètres peuvent alors être encore modifiés. C'est seulement après avoir cliqué sur le bouton Appliquer (ou OK, sinon en cliquant sur le bouton molette de la souris) que le filetage sera inséré.

La fenêtre de dialogue reste ouverte après l'insertion d'un élément, afin que d'autres filetages puissent être insérés sans avoir besoin de relancer la fonction. Cliquez sur OK pour fermer la fenêtre de dialogue.



Les saisies incorrectes ou erronées seront caractérisées par le symbole . Si vous placez le curseur sur le symbole, un message correspondant apparaîtra.Lorsque la fonction peut être exécutée avec les données entrées, ce sera indiqué par le symbole au niveau du bouton OK.

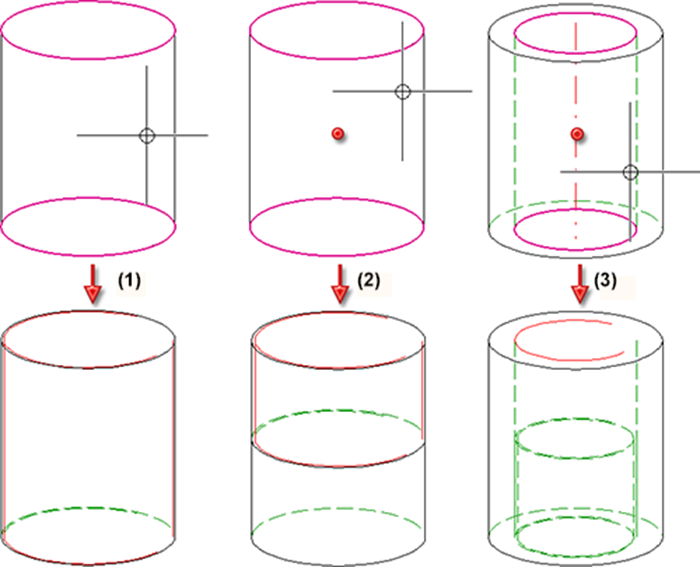

(1) Filetage extérieur, longueur totale, (2) Filetage extérieur, jusqu'au point, (3) Filetage intérieur, jusqu'au point

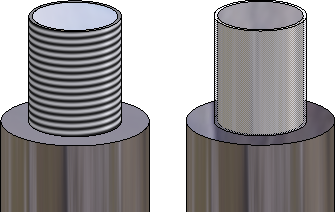

Filetage extérieur : à gauche avec texture de filetage, à droite transparent



Veuillez également prendre en compte les Indications relatives à la représentation des filetages dans les vues ombrées.



Dans les catalogues pour les normes de filetage, aussi bien les diamètres intérieurs de noyau que les diamètres extérieurs de noyau y sont administrés. Il est défini dans le Gestionnaire de Configuration, sous Paramètres systèmes > Pièces stand. > Diamètre de noyau, laquelle de ces valeurs doit être utilisée comme diamètre pour le filetage. Ici, vous avez également le choix entre le diamètre de perçage, c.-à-d. que c'est le diamètre de l'amorçoir (dans les catalogues : colonne BORD, ex : DIN 13) qui est utilisé comme diamètre de noyau pour le filetage. Lorsque vous modifier ce paramètre, veuillez noter que des collisions peuvent survenir lors de recalculs d'usinages normés, de boulonnages, et autres, dans les scènes issues d'anciennes versions HiCAD.
