Pièces standardisées et usinages normés

HiCAD met à disposition plusieurs possibilités pour l'insertion de pièces standardisées :

• Pièces standardisées 3D pour un maximum de domaines, ex: vis, écrous, paliers etc.,
• Perçages, fraisages, filetages et coups de pointeau
• Arbres, paliers, clavettes etc.,
• Boulonnages complets,
• Boulonnages de référence, c-à-d. dérivation d'un boulonnage déjà existant,
• Soudures.

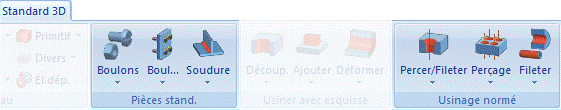

Accédez à toutes les fonctions pour les pièces standardisées, boulonnages ainsi que pour leur modification dans l'onglet Standard 3D puis dans les groupes de fonction Pièces standardisées et Usinages normés.

Nota Bene :

• Un autre moyen d'accéder aux fonctions pour les usinages normés est de passer par le menu contextuel des éléments.
• Les Paramètres jouent un rôle essentiel pour l'insertion de pièces standardisées et de boulonnages. Par exemple, vous pouvez y déterminer les plans d'insertion, le point d'appui ou encore l'attribution d'élément principal ou secondaire.
• Pour diverses pièces standardisées et divers usinages normés à l'instar des Moyens de connexion ou filetages, vous avez la possibilité d'insérer plusieurs fois une pièce standardisée sélectionnée. Cela signifie qu'une fois la pièce standardisée insérée, la fonction ne s'arrêtera pas, mais insérera de nouveau la pièce standardisée sous les mêmes paramètres (plan d'usinage, orientation d'insertion) après que la position d'insertion eut été définie.
• Dans la plupart des fonctions vous pouvez lancer un Menu contextuel en cliquant sur le bouton droit de la souris (BDS) avant la détermination d'une position d'insertion. Avec les fonctions de ce menu, vous pouvez entre autres modifier l'orientation de l'insertion ou le point de référence de la pièce standardisée.
• Les pièces standardisées sont en règle générale introduites dans la structure d'éléments comme élément principal ou élément secondaire, selon les paramètres. Le nom de l'élément sera alors automatiquement généré par HiCAD en fonction de la norme sélectionnée et des dimensions de la pièce. Les exceptions sont les fonctions Filetages intérieurs/extérieurs, Perçages libres ainsi que Perçages, Fraisages, Filetages. Ici, la pièce standardisée sera réunie avec l'élément actif.

Les composants d'un boulonnage sont résumés dans un ensemble de construction sous le nom de RACCORD VISSÉ. La question de le générer en élément principal ou élément secondaire dépend avant tout des paramètres de boulonnage.

• Les pièces standardisées introduites dans la structure d'élément comme éléments principaux ou secondaires indépendants se verront automatiquement assigner l'attribut Pertinent pour la nomenclature.
• Lorsque vous copiez des éléments 3D avec des perçages de boulonnages, vous conservez également les copies des perçages. Une modification ultérieure de ces perçages ne sera pas possible, seulement la suppression. Dans l'ICN, cela concerne les fonctions Répéter l'élément et Copier dans le presse-papier HiCAD.
• Si les éléments 3D avec perçages pour boulonnages sont répétés au sein de la scène, et que les vis ne sont pas des éléments secondaires de l'élément, alors les perçages de boulonnages seront supprimés. Si les éléments sont copiés dans le presse-papier HiCAD ou bien repris dans une autre scène via Sauvegarder l'élément/ Charger l'élément, alors la requête apparaîtra : Appliquer les perçages de boulonnages sans élément de boulonnage ? Les perçages de boulonnages ne pourront alors qu'être supprimés ; aucune autre modification n'est possible.
• Pour l'insertion d'éléments de catalogue tels que des profilés, des vis, écrous etc., le type d'élément (auparavant texte additionnel 5) est automatiquement répertorié dans les masques d'attributs de l'élément.
• Les pièces standardisées de la bibliothèque PowerParts peuvent être également insérées via l'interface Web2CAD.
• Les catalogues de pièces standardisées et de profilés peuvent être modifiés dans l'éditeur de catalogue. En outre, avec ce programme, vous pouvez créer vos propres catalogues. Retrouvez des informations détaillées à ce sujet dans l'Aide de l'éditeur de catalogue CATEDITOR.EXE.
• Lorsque vous insérez des boulonnages dans les éléments référencés, veillez à ce que les perçages soient effectués au préalable sur l'élément référencé.
• Les pièces standardisées gérées par la base de données HELiOS peuvent être insérées via la recherche d'élément : Scène > Insérer un élément > Insérer un élément via la fiche article de la BD .

Si vous échangez des scènes avec d'autres utilisateurs, veuillez bien prendre en compte les points suivants :

Si la scène contient des pièces standardisées ou des usinages normés issus de catalogues modifiés, alors il vous faut également échanger les fichiers catalogues modifiés avec le reste des données à échanger. Ces fichiers se trouvent dans le sous-répertoire HiCAD KATALOG comme fichier IPT.

Les pièces standardisées et les usinages normés présents dans votre scène mais qui n'existent pas dans le catalogue du réceptionnaire ne peuvent pas être reconstruites ; par exemple pour un nouveau calcul de Feature ou bien une mise à jour de boulonnage.

La remarque ci-dessus ne concerne pas les échanges de données effectués sur les interfaces.
