Projection sur plan
Au moyen des fonctions de ce sous-menu, la surface de forme libre provient d'une projection d'une chaîne d'arêtes existante sur un plan quelconque.
Pour définir le plan de la projection, vous disposez des possibilités suivantes :
|
|
Identification par deux arêtes |
|
|
Identification par une arête et un point |
|
|
Saisie de trois points |
|
|
Spécification d'une surface (le plan sera déterminé par les vecteurs normaux) |
|
|
Sélection d'un plan d'usinage |
La projection peut être effectuée perpendiculairement ou obliquement. Pour une projection perpendiculairement, identifiez la chaîne d'arête de votre choix qui sera alors projetée sur le plan. Une projection oblique est produite par la spécification d'un vecteur de translation. La surface de forme libre est obtenue ici par la liaison linéaire des points d'appui de la chaîne d'arêtes d'origine avec ceux de la projection.

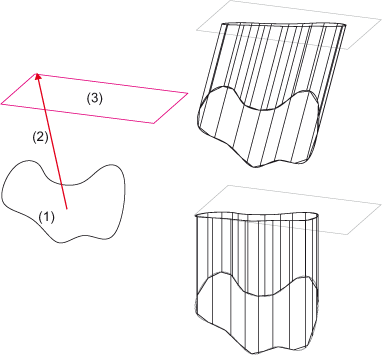

(1) Courbe, (2) Vecteur de déplacement, (3) Plan de projection. À droite : projection oblique (en haut), projection perpendiculaire (en bas)
La chaîne d'arêtes peut appartenir à une esquisse planaire ou à une esquisse 3D.
