Générer des surfaces
Cette fonction vous permet de générer des surfaces. Cela permet ainsi de convertir des éléments surfaciques et de chaînes d'arêtes en solides.
L'élément actif ne doit pas être un solide, c'est-à-dire ne pas être de type d'élément 5.
Les possibilités suivantes vous sont proposées :
- Identification interactive
Vous devez identifier deux arêtes qui se suivent sur une surface de votre choix. HiCAD recherche automatiquement les arêtes suivantes consécutives et vous propose de les appliquer à la fonction.
Si une surface fermée est définie, vous pouvez alors sélectionner d'autres bords de surface ou mettre fin à l'identification par un clic droit.
- Cycles reliés d'un seul côté
À la différence de la précédente option de génération de surfaces, vous pouvez avec cette fonction fermer des surfaces supérieures (de recouvrement) en tenant compte des cycles intérieurs. Ces cycles intérieurs peuvent également être le bord d'une surface de forme libre.
Identifiez tout d'abord une arête du cycle extérieur.
Seules les arêtes dont dépend une surface exactement sont ici autorisées ! Le cycle extérieur trouvé est surligné par HiCAD et le message de confirmation suivant apparaît :
Sélectionner un autre cycle ?
Répondez par Non si vous voulez appliquer à votre dessin le cycle extérieur surligné.
Vous avez également la possibilité de mettre fin à la sélection ou de sélectionner d'autres cycles :
- Sélectionnez Non pour mettre fin à la sélection.
- Sélectionnez Oui pour sélectionner d'autres cycles, puis identifiez l'arête d'un cycle intérieur.

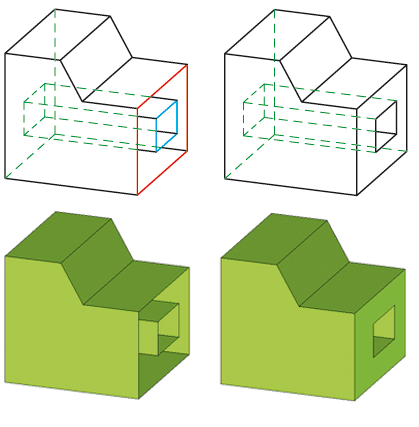

Cycles reliés d'un seul côté
À gauche : Élément d'origine avec cycle intérieur et cycle extérieur. À droite : Solide
