Surface polyédrique : Lisser la maille
Cette fonction procède dans ces principes de la même manière que la fonction Lisser les coupes transversales, cependant des coupes transversales supplémentaires sont ici insérées qui lissent le tracé "perpendiculairement" à la direction de la coupe transversale.
- Indiquez tout d'abord l'épaisseur de la paroi.
- Pour les coupes transversales planaires fermées, vous pouvez spécifier le traitement des surfaces inférieure (de base) et supérieure (de recouvrement).
- Spécifiez ensuite le nouveau nombre d'arêtes de la coupe transversale, puis le nouveau nombre d'arêtes perpendiculaires à la coupe transversale.
- Sélectionnez ensuite le procédé de lissage de votre choix pour la coupe transversale et celui perpendiculaire à la coupe transversale.

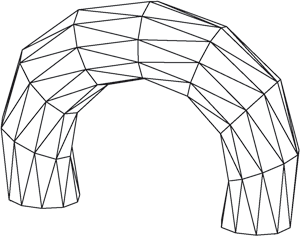

En haut : Trame d'origine.
En bas : Maille lissée ; Procédé : Spline cubique ; Surface inférieure et supérieure : Ouvert ; Nombre d'arêtes dans la coupe transversale : 10 ; Nombre d'arêtes perpendiculaires à la coupe transversale : 8
