Balayer les chaînes d'arêtes

SFL 3D > Depuis chaînes d'arêtes > Trame > Balayer chaînes d'arêtes

Les chaînes d'arêtes peuvent être divisées de façon identique à l'aide d'un balayage de chaînes d'arêtes de référence. Cela peut notamment être intéressant lorsque vous travaillez avec deux ou trois lignes directrices à apposer. Une fois que la première ligne directrice est divisée, vous pouvez alors par cette fonction diviser à l'identique les deux autres lignes directrices correspondantes, de sorte que la coupe transversale puisse être apposée correctement.

1. Saisissez tout d'abord un nom de l'élément pour la nouvelle chaîne d'arêtes, ou subordonnez la nouvelle chaîne d'arêtes à un élément de chaîne d'arêtes existant.
2. Jusqu'à 3 lignes directrices peuvent être utilisées comme lignes à balayer. Sélectionnez le nombre de votre choix et identifiez la ou les ligne(s) à balayer.
3. Sélectionnez ensuite quels points d'intersection doivent être déterminés : Tous les points d'intersection ou Point d'intersection suivant de la ligne de balayage.

4. Sélectionnez ensuite au besoin le type de division. La division peut être effectuée sur une ligne de balayage de façon Automatique ou à Indiquer la direction.
5. Identifiez la chaîne d'arêtes qui doit maintenant être divisée.

Exemple :

L'illustration suivante comprend la coupe transversale d'un évier pour lequel deux lignes directrices fermées indiquées doivent être apposées. Les deux lignes directrices en 3D et la coupe transversale en 2D ont été créées comme des chaînes d'arêtes aux dimensions spécifiées.

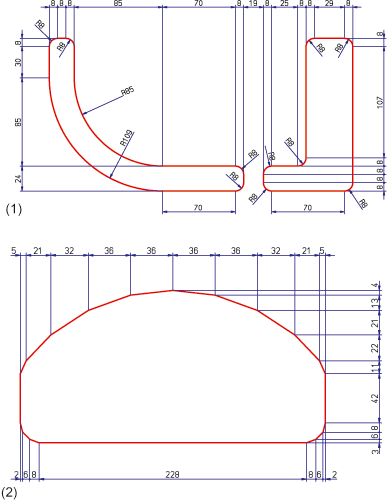

(1) Lignes directrices, (2) Coupe transversale

Cas 1 : Apposer sans balayage

La coupe transversale sera apposée comme pour les deux lignes directrices d'origine. Comme on le voit, l'illustration montre que le résultat aura été apposé de façon inégale. Cela tient au fait que les deux lignes directrices ne sont pas divisées de façon identique.

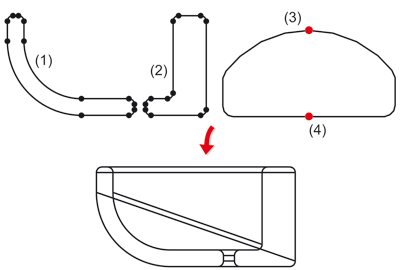

(1,2) Lignes directrices, (3) Point d'appui de la 1^re ligne directrice, (4) Point d'appui de la 2^e ligne directrice

Cas 2 : Apposer avec balayage

Dans le deuxième cas, une arête auxiliaire droite perpendiculaire a été insérée et divisée. Sur la 1^re ligne directrice, la fonction Balayer chaînes d'arêtes est alors utilisée. Pour cela, les étapes suivantes ont été suivies après le lancement de la fonction :

• Saisie d'un nom de l'élément,
• Sélection de "1 ligne",
• Identification de la ligne auxiliaire,
• Sélection de "Tous les points d'intersection",
• Sélection de "Indiquer direction" de la 1^re ligne directrice,
• Identification de la 1^re ligne directrice.

La même procédure à été répétée ensuite pour la 2^e ligne directrice. Les chaînes d'arêtes d'origine des lignes directrices peuvent maintenant être supprimées.

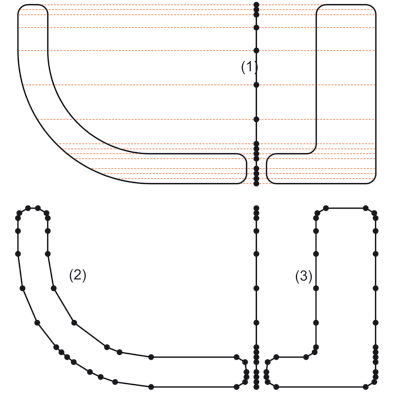

(1) Ligne auxiliaire, (2) Nouvelle ligne directrice 1, (3) Nouvelle ligne directrice 2

Il reste maintenant à apposer avec les deux nouvelles lignes directrices, ce qui se produit de façon identique (égale).

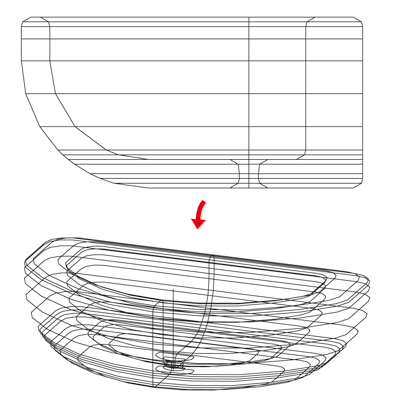

Apposer sur les nouvelles lignes directrices

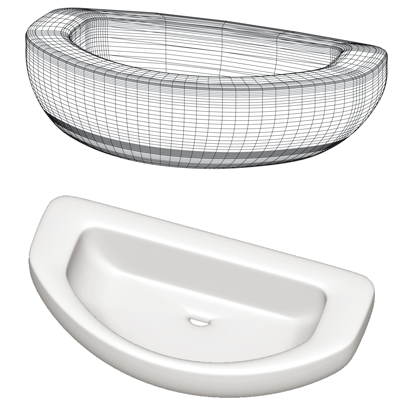

Dans l'illustration suivante, une surface de forme libre aura été dérivée à partir de la trame qui a résulté des étapes indiquées.
