Allonger les chaînes d'arêtes

SFL 3D > Depuis chaînes d'arêtes > Trame > Déplacer chaînes d'ar. sur pts

Cette fonction prolonge ou raccourcit les chaînes d'arêtes appartenant à une trame.

L'élément auquel la trame appartient doit être actif au lancement de la fonction.

1. Sélectionnez l'élément sur lequel vous voulez que les points finaux des chaînes d'arêtes reposent.
2. Identifiez les chaînes d'arêtes de la trame que vous voulez modifier. Au lieu d'identifier les chaînes d'arêtes , vous pouvez également activer par un clic droit le menu Sélection de chaîne d'arêtes et ensuite sélectionner les chaînes d'arêtes à l'aide des blocs de chaînes d'arêtes correspondants ou en spécifiant le numéro des chaînes d'arêtes.

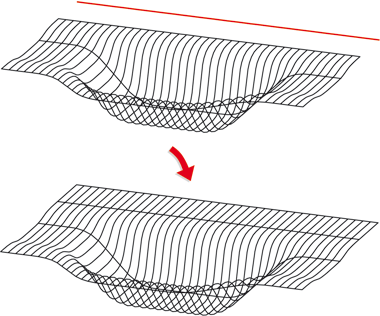

Toutes les chaînes d'arêtes de la trame d'origine ont été allongées.

Divisez la chaîne d'arêtes sur laquelle vous voulez que les nouveaux points finaux se trouvent en fonction du nombre de coupes transversales. Sinon, il peut arriver que des effets indésirables se produisent dans certains cas.
