Joindre les surfaces non rognées

SFL 3D > Usiner > Connect.

Vous pouvez avec cette fonction connecter entre elles de façon continue deux surfaces de forme libre non rognées.

1. Identifiez le bord des deux surfaces de forme libre à connecter.
2. Déterminez sur les deux surfaces doivent être modifiées ou uniquement la deuxième surface.
3. Sélectionnez le procédé de jonction :

• En continu,
• Tangente en continu ou
• Courbure en continu.

Les deux surfaces de forme libre de l'illustration devront être connectées l'un avec l'autre.

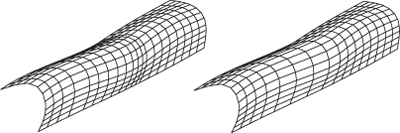

À gauche : Modification de la 2^e surface, Procédé : En continu. À droite : Modification des deux surfaces, Procédé : En continu

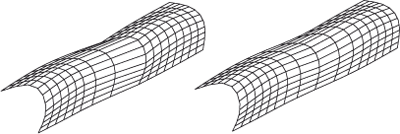

À gauche : Modification de la 2^e surface, Procédé : Courbures-En continu. À droite : Modification des deux surfaces, Procédé Courbures-En continu

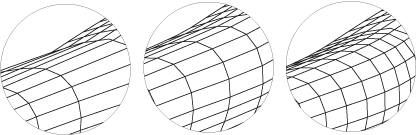

L'image agrandie montre que le procédé de la courbure en continue produit des transitions plus rondes que le procédé de la tangente en continue.
