Associativité de cote
Actualiser les cotes
Les cotations HiCAD sont associatives, c'est-à-dire que lorsque les éléments sont modélisés et transformés, leurs cotations sont automatiquement corrigées en conséquence. Dans certains cas, dans les dessins complexes, la cote peut être certes recalculée en interne, mais l'affichage n'est pas corrigé à l'écran. Dans ce cas de figure, recourez à la fonction Actualiser. Vous pouvez sélectionner si
|
|
seules les cotes individuellement, |
|
|
toutes les cotes de l'élément actif, |
|
|
toutes les cotes de la scène ou |
|
|
toutes les cotes se trouvant dans un ou plusieurs rectangles (clic droit = Fin de la détermination du rectangle) |
devront être prises en compte.
La fonction sera en règle normale, exécutée automatiquement si vous avez transformé ou modélisé des éléments cotés.

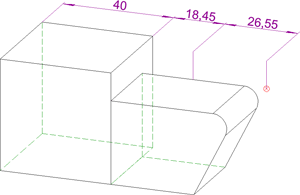

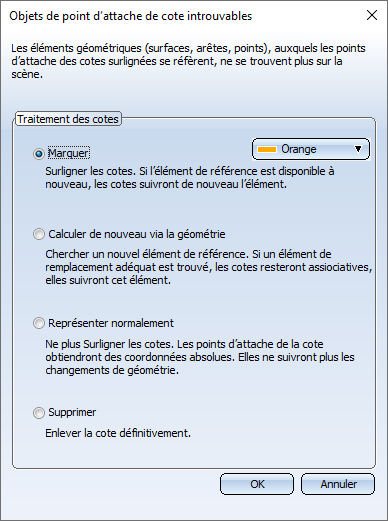

Les points d'attache de la cote se réfèrent aux éléments géométriques, c'est-à-dire les surfaces, les arêtes ou les points. Si ces éléments sont supprimés de la scène, les cotes perdent alors leur référence et ne sont donc plus associatives. Dans ces cas, la fonction Associativité de cote, Actualiser ne peut plus être exécutée correctement. C'est alors que les cotes qui ne peuvent pas être actualisées seront surlignées en couleur et un message correspondant s'ouvre alors :
Cochez alors la case pour le traitement futur des cotes, et quittez la fenêtre par OK.
Le traitement des points d'attache dans le cas de cotes non actualisables peut être prédéfini via le Gestionnaire de Configuration (ISDConfigEditor.exe) sous ... > Paramètres système > Annotations > Cotation 3D à l'aide du paramètre Préréglage du dialogue : objets de point d'attache de cote non trouvés. Vous disposez des possibilités de paramétrage suivantes :
|
Supprimer |
Les points d'attache de la cote seront supprimés. |
|
Marquer |
Les points d'attache de la cote seront surlignés. |
|
Représenter normalement |
Les points d'attache de la cote seront représentés normalement et la cote sera traitée comme cote non associative. |
|
Calculer de nouveau via la géométrie |
Les points d'attache seront recalculés à partir de la géométrie. |
La valeur choisie ici détermine le préréglage de la fenêtre de dialogue Objets de point d'attache de cote introuvables.
La couleur de marquage peut également être prédéfinie dans le Gestionnaire de Configuration sous ... > Paramètres système > Annotations > Cotation 3D > Couleur de marquage.
Supprimer l'identification de cote
Cotation+Annotation 3D > Outils > Extras > Supprimer identification de cote
Lorsque la fonction Associativité de cote, Actualiser ne peut être exécutée correctement et que vous avez choisi de marquer les cotes non actualisables, les points d'attache des cotes correspondantes sont identifiés au moyen du symbole
.
Cette identification peut être supprimée au moyen de la fonction Supprimer identification de cote.
