Créer un nouveau plan d'usinage - Autres fonctions

Perpendiculaire à la ligne/direction

À l'aide de cette fonction, vous créez un plan d'usinage perpendiculairement à une arête donnée.

Après avoir lancé la fonction, HiCAD vous invite à déterminer l'origine ou à sélectionner une ligne dans la direction de Z.

Option 1 :

• Vous déterminez l'origine par la sélection d'un point.
• Vous déterminez la direction de Z par la sélection d'une ligne ou de deux points.
• Vous déterminez la direction de X par la sélection d'une ligne ou d'un point.

Option 2 :

• Vous déterminez la direction de Z par la sélection d'une ligne.
• Vous déterminez la direction de X par la sélection d'une ligne ou d'un point.

Tangentiel par rapport à la surface, parallèle au plan

Le plan d'usinage se retrouvera ici tangentiellement par rapport à une surface. HiCAD tentera alors de le disposer le plus parallèlement possible à un plan à sélectionner.

Déterminez ensuite le plan. La détermination suit le même processus que pour la fonction Plan d'usinage 3D.

Sélectionnez enfin la surface sur laquelle le plan devra se retrouver tangentiellement.

Un exemple :

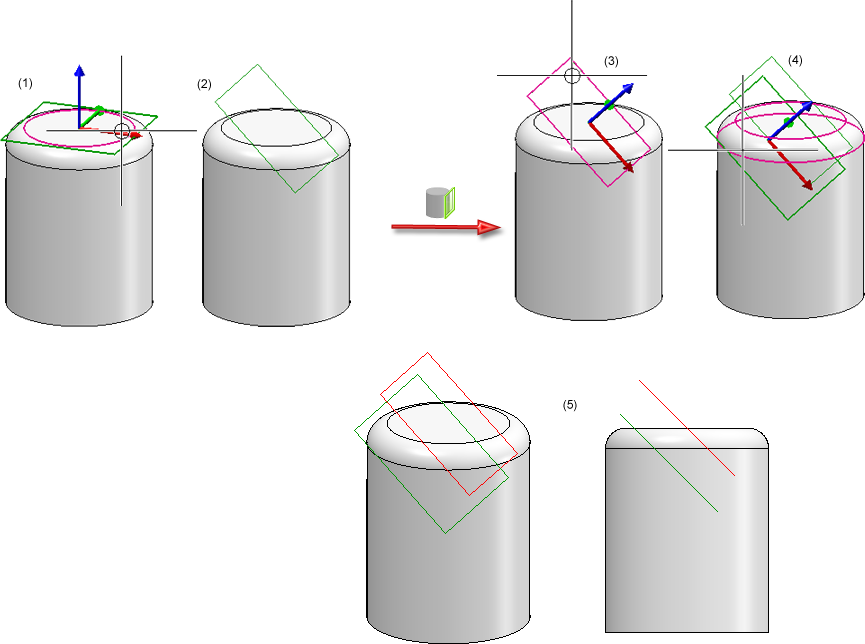

L'illustration montre un cylindre avec une surface de recouvrement arrondie. Sur cette surface de recouvrement, un plan d'usinage a été déposé (1) pivoté à 45° par rapport à l'axe Y (2). Le but est d'obtenir un plan d'usinage placé tangentiellement à la surface arrondie et parallèlement au plan déjà présent. Lancez la fonction Tangentiel par rapport à la surface, parallèle au plan. Sélectionnez tout d'abord le plan existant (3) puis la surface arrondie (4). Avec (5), vous voyez le plan ainsi obtenu dans l'axonométrie et dans la vue de face.

Plan d'écran

Cette fonction crée un nouveau plan d'usinage dans le plan de l'écran.

Depuis nuage de points

Cette fonction permet de créer un plan d'usinage directement dans un nuage de points. La zone souhaitée du nuage de points devra être sélectionnée. HiCAD en déduit automatiquement le plan d'usinage.

Depuis nuage de points avec axe X

De même ici, un plan d'usinage est créé dans un nuage de points. Vous déterminez cependant ici le plan par la saisie de deux points : l'origine et un point sur l'axe X.

Plan XY (SC universel)

Dépose le plan d'usinage dans le plan XY du système de coordonnées universel.

Plan XZ (SC universel)

Dépose le plan d'usinage dans le plan XZ du système de coordonnées universel.

Plan YZ (SC universel)

Dépose le plan d'usinage dans le plan YZ du système de coordonnées universel.

Plan XY (SC actif)

Dépose le plan d'usinage dans le plan XY du système de coordonnées actif.

Plan XZ (SC actif)

Dépose le plan d'usinage dans le plan XZ du système de coordonnées actif.

Plan YZ (SC actif)

Dépose le plan d'usinage dans le plan YZ du système de coordonnées actif.

Origine du système de coordonnées actif

Sélectionner cette option correspond à sélectionner le point avec les coordonnées (0,0,0) du système de coordonnées actif. Ce point sera maintenant l'origine locale du nouveau plan d'usinage, pendant la sélection de sa première composante. En sélectionnant en premier une arête, puis l'option Origine, l'arête détermine alors l'origine locale et la direction de X le plan d'usinage ; la direction de Y sera déterminée par le point qui possède les coordonnées (0,0,0) dans le système de coordonnées actif.

Annuler saisie

Si vous souhaitez corriger votre saisie, sélectionnez cette fonction (plusieurs fois si nécessaire).

Annuler (ESC)

Met un terme à la fonction sans avoir créé de plan d'usinage.
