Plan de clipping

Vues > Éditer > Clipping

Les modélisations 3D ombrées peuvent être sectionnées de façon dynamique avec la souris au moyen de ce qu'on appelle des "plans de clipping" (ou "plans de segmentation"). Cela est notamment pratique lorsque vous souhaitez voir ou représenter l'intérieur d'une modélisation ombrée. Une fois définies, les coupes dynamiques seront sauvegardées avec la scène et peuvent en un clin d'œil et à tout moment être modifiés si besoin.

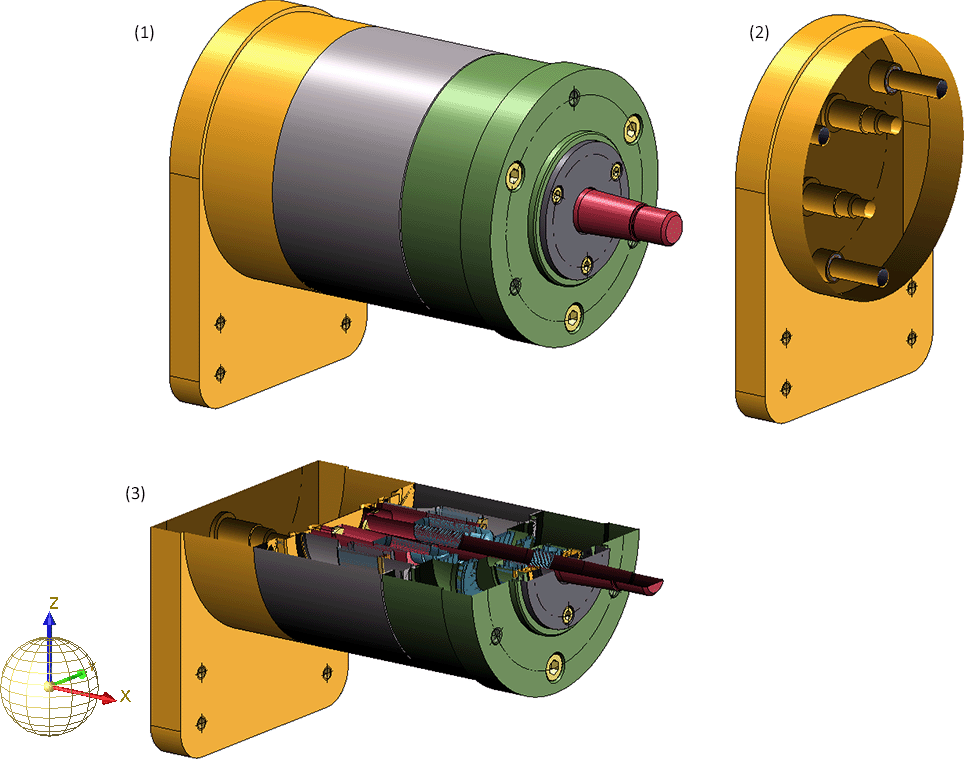

(1) Modélisation 3D, (2) Coupe avec plan YZ comme plan de clipping, (3) Coupe avec plan XY comme plan de clipping

Pour sectionner de façon dynamique une vue 3D ombrée en utilisant un plan de clipping, activez tout d'abord la vue concernée. Puis cliquez sur la fonction de plan de clipping correspondante, sous Vue > Éditer > .

	Plan de clipping - Modifier existant Le plan de clipping actuel sera réutilisé. Si aucun plan de clipping n'existe encore, un plan de clipping sera alors défini dans le plan XY du système de coordonnées actuel.
	Plan de clipping - Parallèle au plan de l'écran Le plan de clipping est le plan de l'écran.
	Plan de clipping - Parallèle au plan d'usinage Le plan de clipping est le plan d'usinage actif.
	Parallèle au plan XY Le plan de clipping est le plan XY du système de coordonnées actif.
	Parallèle au plan XZ Le plan de clipping est le plan XZ du système de coordonnées actif.
	Parallèle au plan YZ Le plan de clipping est le plan YZ du système de coordonnées actif.
	Activer Affiche la coupe et active le plan de clipping.
	Désactiver Désactive le plan de clipping et ainsi masque la coupe.

Déplacez maintenant le plan de clipping avec la souris afin de sectionner dynamiquement votre modélisation. Pendant le sectionnement, vous pouvez par un clic droit de la souris accéder à un menu contextuel avec d'autres fonctions :

	Déplacer Déplacer le plan de clipping avec la souris
	Pivoter Pivoter le plan de clipping avec la souris.
	Appliquer Accepter la représentation actuelle et mettre un terme à la fonction.
	Désactiver Désactiver le plan de clipping et ainsi masquer la coupe.
	Annuler Annuler la fonction sans modification de la coupe.
	Côtés intérieurs dans la couleur de surface Représentation des côtés intérieurs de surface dans les couleurs de surface.
	Côtés intérieurs dans une autre couleur Représentation des côtés intérieurs de surface dans une autre couleur.

Vous appliquez la représentation actuelle par un clic gauche de la souris.

La fonction agit sur tous les éléments de la vue en question !

Vues spéciales (3D) • Fonctions des vues (3D)
