Vues de modélisation et de feuille

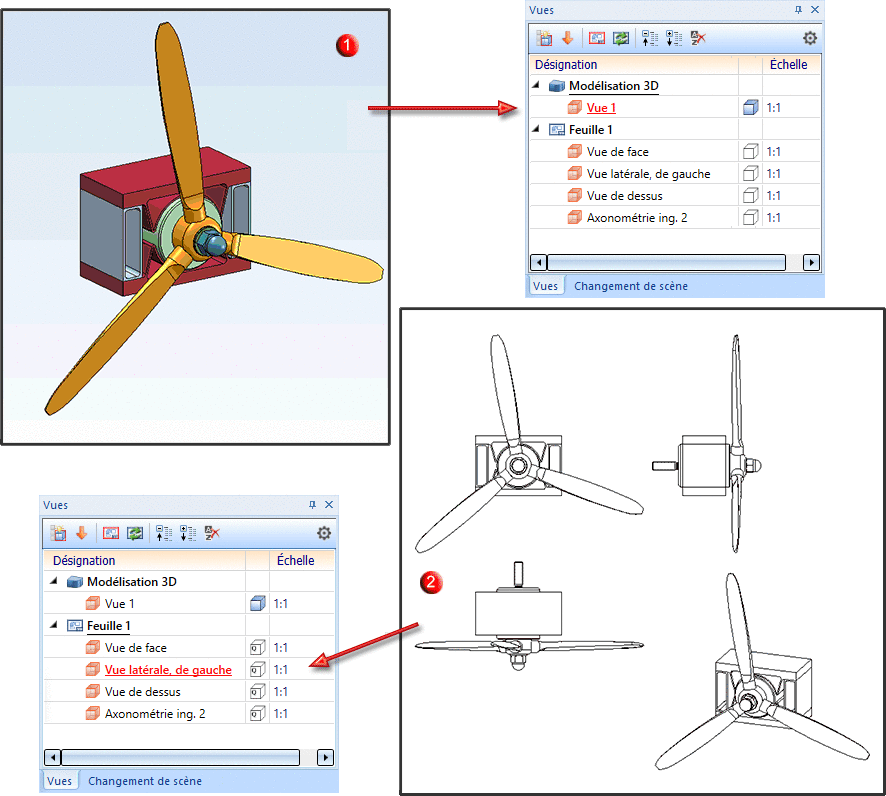

La structure de vue de la scène en cours est indiquée dans l'onglet Vues de l'Information + Communication Navigator (ICN). HiCAD fait ici une différence entre les vues de modélisation (1) et les vues de feuille (2).

Vues de feuille et zones de feuille

Les vues en feuille sont utilisées pour afficher les dessins de fabrication dérivés automatiquement de la modélisation 3D. HiCAD vous permet de définir plusieurs zones de feuille et donc de produire des dessins de fabrication sur plusieurs feuilles. Vous pouvez utiliser les fonctions de vue standard dans les zones de feuille individuelles et les vues de feuille. Il convient de souligner que vous pouvez également utiliser de véritables vues 3D pour afficher les dessins de fabrication à partir de modélisations 3D.

Vues de modélisation

Les vues de modélisation sont de véritables vues en 3D, par exemple n'importe quelles vues de détail et en coupe, les coupes partielles de toute profondeur et direction, les vues de liste avec des ensembles ou des éléments particuliers, etc. Cela ne modifie pas la position des vues dans la zone de la feuille.

Associativité

Dans HiCAD, toutes les vues sont associatives. Cela signifie que les modifications apportées au dessin de fabrication sont automatiquement transférées vers la modélisation 3D et vice versa. Vous pouvez donc passer, si nécessaire, de la vue de modélisation à celle de la feuille.

Nota bene :

• Lorsque vous créez une nouvelle scène, une vue de modélisation et une vue de feuille sont automatiquement créées. La projection spécifiée dans le Centre de démarrage est utilisée comme projection pour la vue de modélisation, tandis que la vue de dessus est utilisée pour la vue de la feuille.
• Vous pouvez utiliser le glisser-déposer (drag & drop) dans l'ICN pour déplacer des vues de la zone de modélisation à la zone de feuille et vice versa. Pour ce faire, cliquez avec le bouton gauche de la souris sur la vue souhaitée dans l'ICN, maintenez le bouton de la souris enfoncé et faites glisser la vue respectivement vers l'entrée Feuille ou Modélisation. La sélection multiple standard de Windows (touche CTRL ou MAJ) est ici possible.

• Vous pouvez choisir un arrière-plan différent pour les vues de modélisation et de feuille. Pour ce faire, cliquez sur l'icône Paramètres , puis sélectionnez Paramètres de couleur > Image graphique.
• Pour passer de la zone Modélisation à l'une des zones de Feuille X ou inversement, il suffit de cliquer sur l'élément correspondant dans l'ICN.
