Vues de liste

Vues > Nouveau > Nouvelle vue de liste, sélectionner les éléments

HiCAD offre la possibilité de définir ce qu'on appelle des listes de vues, et de représenter ensuite dans la vue uniquement les éléments contenus dans cette liste. Ces vues sont appelées dans HiCAD des vues de liste.

Avec la fonction Nouvelle vue de liste, sélectionner les éléments, vous spécifiez les éléments à prendre en compte dans la vue de liste, et ce de façon individuelle en les identifiant sur la scène ou dans l'ICN.

Veuillez procéder comme suit :

1. Identifiez les éléments de votre choix. Vous mettez un terme à la sélection par un clic sur le bouton du milieu de la souris (BMS).

2. Déterminez l'origine de la vue.
3. Sélectionnez le système de coordonnées de référence et le type de projection.

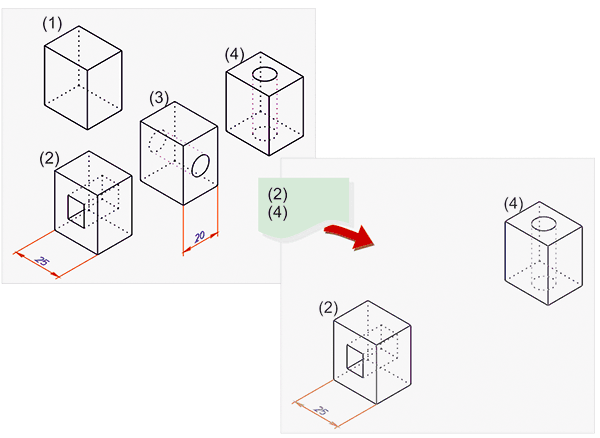

En haut : vue d'origine avec 4 éléments ; En bas : vue de liste avec les éléments (2) et (4)



Vous retrouvez d'autres fonctions pour définir les vues de liste sous  :

Nouvelle vue de liste, reprendre d'une autre vue Les éléments représentés dans une autre vue, ce qu'on appelle alors la vue de référence, seront pris en compte dans la liste de vue.

Nouvelle vue de liste, copier la liste d'éléments active Si une liste d'éléments est active, c'est-à-dire que plusieurs éléments 3D sont sélectionnés (surlignés en bleu/vert), ce sont alors ces éléments qui seront pris en compte dans la liste de vue. Nota bene : Si vous utilisez la fonction de Recherche (CTRL+F) et que vous sélectionnez dans la fenêtre de recherche plusieurs éléments, la fonction Transférer la sélection vers l'ICN est alors disponible dans le menu contextuel (accessible par un clic droit sur la sélection). Si vous sélectionnez ce transfert, la fenêtre de recherche se ferme et les éléments seront alors surlignés dans l'ICN. Grâce à la fonction copier la liste d'éléments active, vous pouvez alors sélectionner le résultat de la recherche comme vue de liste.



Les vues de liste dont identifié dans l'ICN par le symbole .

À savoir :

• Dans l'ICN , tous les éléments masqués de la vue active sont représentés par une couleur d'intensité plus faible. Les éléments affichés d'une vue forment la "Liste de vue".
• Les vues normales deviennent des vues de liste lorsque vous masquez dans la vue des éléments dans l'ICN ou au moyen de la fonction du menu Afficher/Masquer des éléments 3D.
• Les vues de liste peuvent être modifiées à tout moment par la fonction Afficher/Masquer de l'ICN ou du menu contextuel pour les vues.
• Le mode de fonctionnement des nouveaux éléments créés en rapport avec les vues de liste peut être modifié dans le Gestionnaire de Configuration sous Paramètres système > Visualisation > Vues par le paramètre Inclure les nouveaux éléments dans des vues de liste.

• Oui provoque que les nouveaux éléments créés seront affichés dans toutes les vues.
• Non provoque que les nouveaux éléments créés seront dans toutes les vues de liste - exceptée la vue active ! - seront masqués. Il s'agit du paramètre prédéfini.
