Nouvelle vue sans lien

Vues > Nouveau > Standard

À l'aide de cette fonction, vous définissez une nouvelle vue sans lien.

1. Déterminez l'origine de la vue - soit par le biais de l'auto-pilote, soit par le menu Options de point.

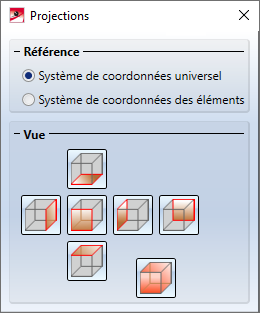

   Après avoir déterminer le point, la fenêtre de dialogue Projections s'ouvre.



2. Sélectionnez le système de coordonnées de référence en cochant la case de votre choix. Par là même, vous déterminez si la définition de la vue se réfère au système de coordonnées universel ou au système de coordonnées d'élément.
3. Sélectionnez le procédé de projection souhaité en cliquant sur le symbole correspondant. Vous avez le choix entre les six vues standards ainsi que de l'axonométrie standard.

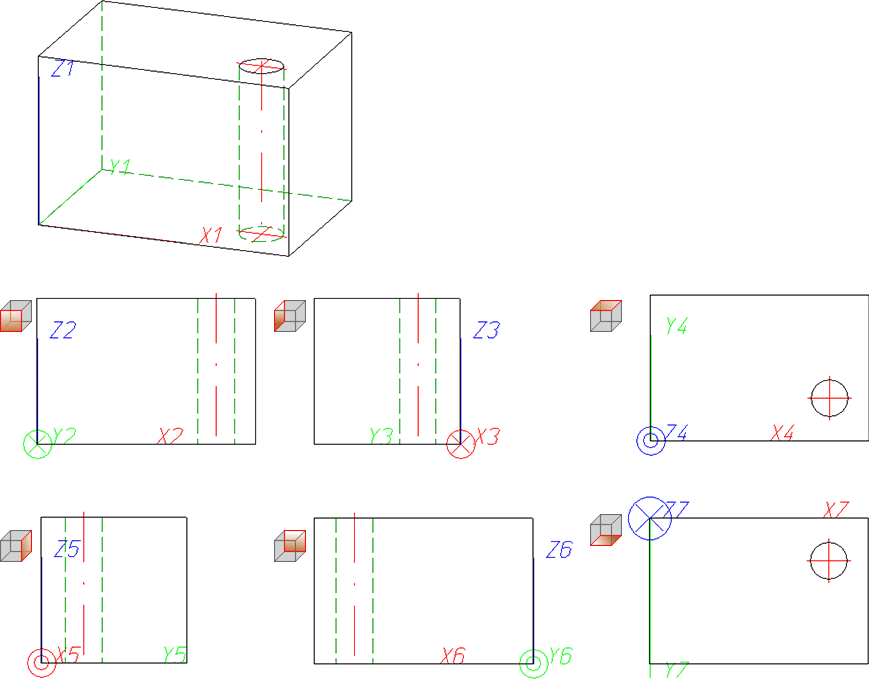

Élément 3D dans l'axonométrie (1) et dans les vues normales : (2) de face, (3) de gauche, (3) de dessus, (4) de droite, (5) de l'arrière, (6) de dessous

Nota bene :

• Pour sélectionner un autre procédé de projection, par exemple une isométrie, créez tout d'abord la vue comme indiquée ci-dessus. Puis sélectionnez le procédé de projection souhaité avec la fonction sous Projections.
• Il peut arriver que les vues ne soient plus disposées selon les normes après leur positionnement interactif. À l'aide de la fonction Réordonner les vues, vous avez la possibilité de réorganiser les vues.
