Exemple : Sweep de chaîne d'arêtes avec 1 ligne directrice

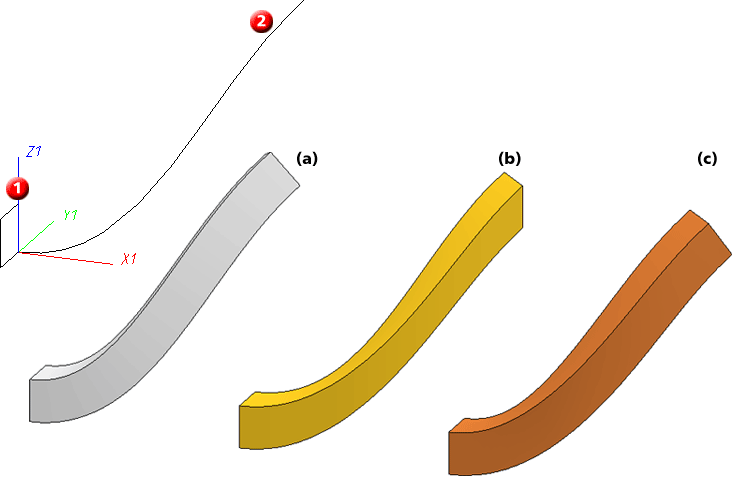

Exemple 1 :
L'esquisse (1) est créée sur la ligne directrice (2). Il s'agit là d'une ligne directrice plate. Le résultat des options Rotation minimale (a) et Angle constant avec direction (c) est identique. Pour la figure (b), la création avec Indication de direction s'effectue effectivement dans la direction d'arête de la ligne directrice.

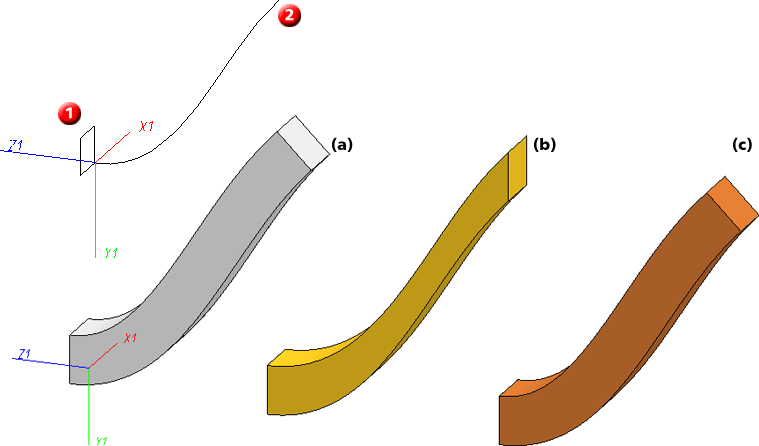

Exemple 2 :
L'esquisse (1) est créée sur la ligne directrice (2). Il s'agit alors d'une ligne directrice courbée. L'esquisse est perpendiculaire par rapport à la ligne directrice.
Laa figure (a) montre le résultat de l'option Rotation minimale. La création de la figure (b) s'effectue avec Indication de direction, à savoir la direction de l'arête de la ligne directrice. La figure (c) montre le résultat de l'option Angle constant avec direction.

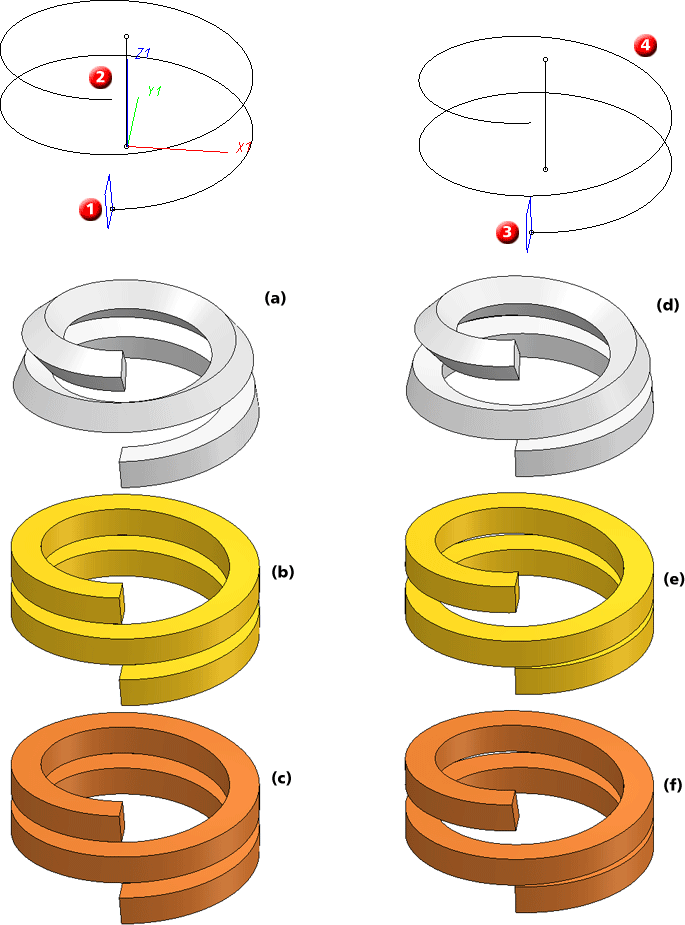

Exemple 3 :
À gauche se trouve une spirale (2) avec un pas constant. À droite, il s'agit d'une spirale (4) avec des pas qui s'est modifié. L'axe de la spirale est employée comme indication de direction. Les esquisses (1) ou (3) sont perpendiculaires à chacune des lignes directrices.
En ce qui concerne les pas constants, les résultats avec Indication de direction (b) et Angle constant avec direction (c) sont identiques. La figure (a) illustre le résultat d'une création avec une Rotation minimale.
Si le pas est différent, lorsque l'Angle [est] constant avec direction (f), la fin de l'élément Sweep sera perpendiculaire à la ligne directrice de la même façon qu'à son origine dans l'esquisse.

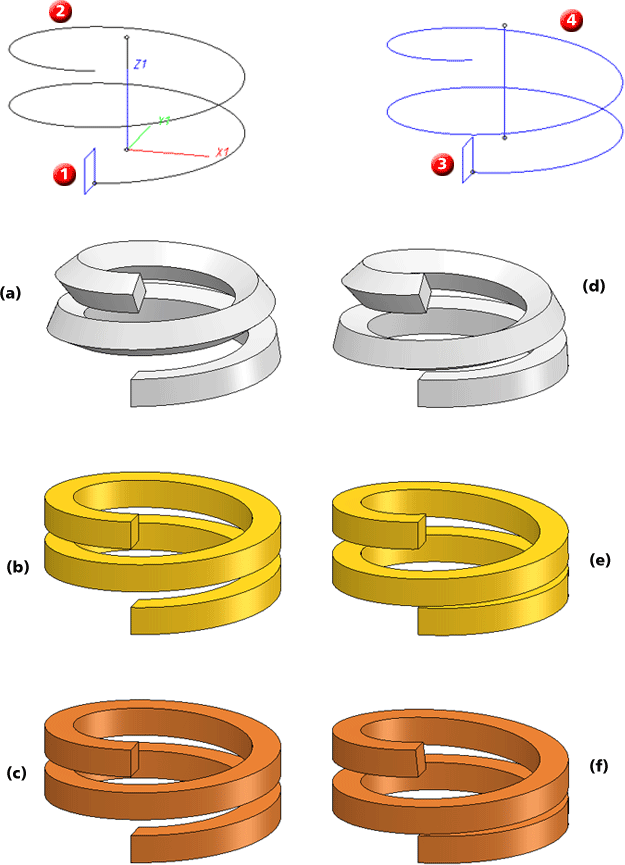

Exemple 4 :
À gauche se trouve une spirale (2) avec des pas constants; à droite une spirale (4) dont les pas se sont modifiés. L'axe de la spirale aura été donné comme indication de direction. Les esquisses (1) et (3) sont placées en parallèle de la direction indiquée.
Avec un pas constant, les résultats avec Indication de direction (b) et Angle constant avec direction (c) sont identiques. La figure (a) montre la création avec Rotation minimale.
Si le pas est différent, dans le cas de l'option 'Angle constant avec direction (f), la fin de l'élément Sweep sera perpendiculaire à la ligne directrice de la même façon qu'à son origine dans l'esquisse. La figure (d) montre la création avec Rotation minimale, la figure (e) la création avec Indication de direction.
