Usiner avec esquisse

Standard 3D > Usiner avec esquisse

À l'aide des fonctions regroupées sous Usiner avec esquisse, vous pouvez sur base d'une esquisse, insérer des perçages, créer des découpages, ajouter des corps de sweep (balayage) et diviser des éléments.

Vous y retrouvez dans le détail les fonctions suivantes :

	Découper l'élément, avec translation (= perçage) Vous trouvez sous d'autres fonctions : Découper l'élément, avec translation + profondeur Découper l'élément, avec rotation Supprimer découpage Diviser
	Ajouter un sweep, avec translation Vous trouvez sous la fonction : Ajouter un sweep, avec rotation
	Déformer Vous trouvez sous la fonction : Envelopper

Après avoir lancé la fonction, la fenêtre de dialogue Usiner avec esquisse s'ouvre.



Veuillez tenir compte des remarques sous objectif et représentation des esquisses.



À savoir :

• Si vous avez cliqué dans la fenêtre de dialogue sur l'option Nouvelle esquisse, HiCAD active automatiquement l'onglet Esquisse. Utilisez les fonctions de cet onglet pour créer votre esquisse. Veuillez prendre connaissance des remarques sur les esquisses planaires.
• Pour les fonctions basées sur une esquisse, les fonctions du menu Information peuvent être utilisées pendant la création/modification de l'esquisse.

• Seules les polylignes fermées d'une esquisse seront prises en compte.

• De la même façon que pour la création d'éléments de translation, les auto-intersections et chevauchements seront ici corrigées automatiquement.
• Les fonctions sont disponibles également dans le menu contextuel pour les éléments 3D.

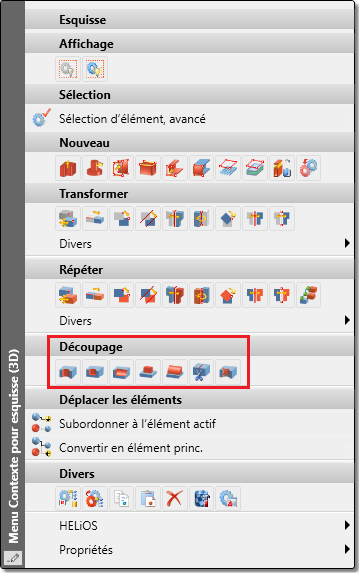

• Si une esquisse est subordonnée à un solide 3D comme élément secondaire, les fonctions pour le découpage et l'ajout se trouvent alors également dans le menu contextuel pour les esquisses.

En lançant une de ces fonctions via le menu contextuel, c'est le solide supérieur qui sera usiné.
