Déplacer un élément

Déplacer l'élément, 2 points directs

Saisissez le point de départ et de fin pour le déplacement.

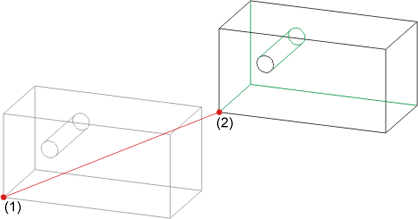

Exemple

Vous accédez aux fonctions suivantes en cliquant sur le symbole .

Déplacer l'élément, dans le sens de l'arête

Identifiez une arête disponible sur la scène. La direction du vecteur de déplacement sera déterminée par la position du point identifié. Si le point identifié se trouve sur la gauche du point médian de l'arête, le vecteur aura une direction positive, dans le cas contraire une direction négative.

Déplacer l'élément, via 2 points 2D

Saisissez les deux points 2D pour le déplacement.

Exemple

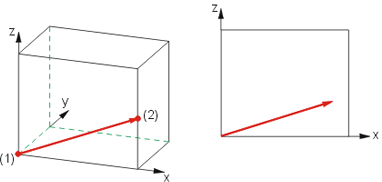

Vecteur déterminé dans l'axonométrie (à gauche) et vecteur dans la vue de face (à droite)

(1) 1^er point, (2) 2^e point

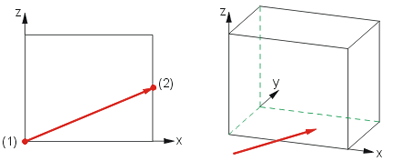

Vecteur déterminé dans la vue de face (à gauche) et vecteur dans l'axonométrie (à droite)

(1) 1^er point, (2) 2^e point

Déplacer l'élément, via 2 lignes 2D

Identifiez deux lignes-éléments 2D parallèles. La perpendiculaire est tracée (dans la 2D) de la première ligne jusqu'au milieu de la deuxième ligne.

Exemple

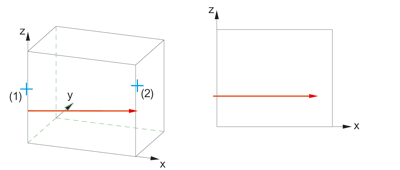

Vecteur déterminé dans l'axonométrie (à gauche) et vecteur dans la vue de face (à droite)

(1) 1^re ligne, (2) 2^e ligne

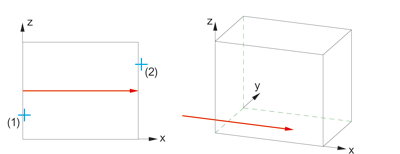

Vecteur déterminé dans la vue de face (à gauche) et vecteur dans l'axonométrie (à droite)

(1) 1^re ligne, (2) 2^e ligne

Déplacer l'élément, 2 points+longueur

Comme ci-dessus, la longueur du vecteur de déplacement peut en plus être indiquée.

Déplacer l'élément, Perpendiculaire point->arête

Perpendiculaire d'un point à déterminer jusqu'à une arête à identifier.

Exemple

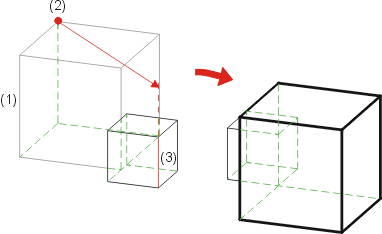

(1) Élément à déplacer, (2) Point, (3) Arête identifiée

Déplacer l'élément, Perpendiculaire point->surface

Perpendiculaire d'un point jusqu'à une surface, ou son contour élargi.

Exemple

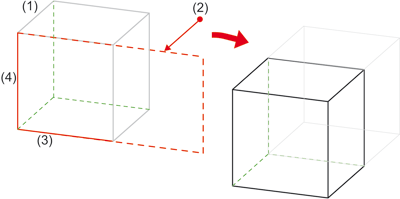

(1) Élément à déplacer, (2) Point, (3) 1^re arête identifiée, (4) 2^e arête identifiée

Déplacer l'élément, Perpendiculaire à la surface

Une normale à la surface. Vous déterminez la surface par :

• identification de deux arêtes,
• identification d'une arête et détermination d'un point,
• détermination de trois points,
• détermination d'une surface, le plan sera déterminé par les vecteurs de la normale.

Le début du vecteur se trouve à l'extrémité de l'arête la plus proche du 1^er point identifié. Le vecteur est perpendiculaire à la surface sélectionnée.

Exemple

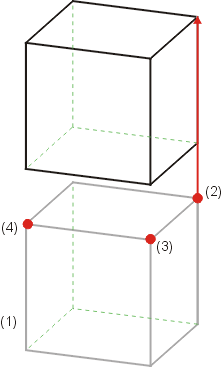

(1) Élément à déplacer, (2) 1^er point, (3) 2^e point, (4) 3^e point

Déplacer l'élément, dans le sens de la cote

Le vecteur sera ici déterminé en identifiant une cotation. Le vecteur est sur la ligne de cote.

Transposer l'élément, Déplacer + Pivoter

Déplace et pivote l'objet en cours en spécifiant le vecteur de déplacement et l'axe de rotation.

Transposer l'élément, via points d'appui

Déplace et pivote l'objet en cours en spécifiant des "paires de points d'appui".
