Déplacer les lignes-éléments

Esquisse > Transformer > Déplacer

Cette fonction permet de déplacer les lignes-éléments ou les points isolés d'une esquisse. S'ouvre alors la fenêtre de dialogue Déplacer :

Les différentes étapes du dialogue sont surlignées en orange. Après avoir lancé la fonction, il s'agit de sélectionner les lignes ou les points isolés.

Étape 1 : Sélection de l'option de modification

En cliquant sur un des symboles en haut de la fenêtre de dialogue, vous spécifiez comment, au moment de déplacer les lignes, devront être traitées les lignes voisines (contiguës).

Déplacer les lignes, individuellement Si vous choisissez cette option, seules les lignes sélectionnées (surlignées en rouge) seront déplacées. Les lignes voisines ne seront pas modifiées.

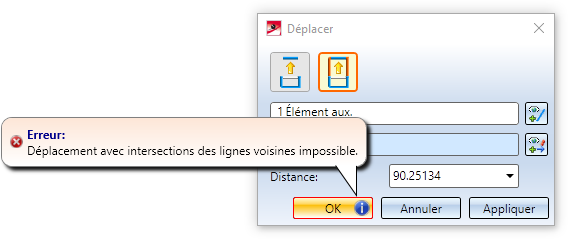

Conserver les lignes contiguës et adapter la longueur Si vous choisissez cette option, HiCAD tentera de conserver autant que possible la position des lignes contiguës. À cette occasion, la longueur des lignes à déplacer pourra être adaptée. Pour les segments, l'angle entre les lignes voisines est conservé. Si, en choisissant cette option, il est impossible de conserver les lignes voisines, le symbole apparaît alors au niveau du bouton OK. En déplaçant le curseur sur ce symbole, un message d'erreur s'affiche alors.

Étape 2 : Sélection des éléments auxiliaires

Sélectionnez les lignes ou les points isolés que vous souhaitez déplacer, soit directement sur la scène, soit en utilisant les fonctions du menu contextuel auquel vous accédez pendant le processus de sélection par un clic droit.

	Lignes ou arêtes contiguës * Cette fonction permet de sélectionner en une seule fois toutes les lignes contiguës à la ligne identifiée. Les lignes seront sélectionnées aussi longtemps que la sélection n'est pas ambiguë. Cette fonction peut également être activée avec la touche MAJ (Shift). Appuyer sur la touche MAJ en sélectionnant une ligne sélectionnera alors automatiquement les lignes/arêtes contiguës.
	Lignes ou arêtes tangentiellement contiguës * Activez cette fonction si vous souhaitez sélectionner, à la prochaine identification d'une ligne/arête, également toutes les lignes/arêtes tangentielles contiguës.
	Lignes dans un rectangle (CTRL + BGS) * Cette fonction permet de sélectionner toutes les lignes qui se trouvent à l'intérieur d'un rectangle. Veuillez noter que seules les lignes/arêtes de l'esquisse active seront prises en compte, mais qu'aucun des points isolés ne sera sélectionné. En dessinant le rectangle d'en haut à gauche vers en bas à droite, toutes les lignes entièrement incluses dans le rectangle seront alors sélectionnées. Par contre, en dessinant le rectangle d'en haut à droite vers en bas à gauche, toutes les lignes qui se trouvent même partiellement à l'intérieur de ce rectangle, c'est-à-dire les lignes qui entrecoupent le rectangle, seront alors sélectionnées. Les lignes sélectionnées seront marquées en couleur. Cette fonction peut également être lancée à partir du clavier. Veuillez pour cela procéder comme suit : Placez le curseur à la position du premier point d'angle du rectangle. Appuyez en même temps sur la touche CTRL et le bouton gauche de la souris (BGS). Lâchez la touche CTRL et dessinez le rectangle avec le bouton gauche de la souris maintenu appuyé. En lâchant le bouton gauche de la souris, toutes les lignes se trouvant à l'intérieur du rectangle seront sélectionnées.
	Annuler (ESC) Met fin à la fonction.

* Normalement, les arêtes déjà sélectionnées seront désélectionnées par un clic renouvelé de la souris. Pour les fonctions identifiées d'un * s'applique alors au contraire : en identifiant des lignes/arêtes qui avaient déjà été sélectionnées ou se trouvaient déjà dans le rectangle dessiné, celles-ci ne seront pas retirées de votre sélection.

Les éléments auxiliaires sélectionnés seront marqués en couleur sur la scène et la fenêtre de dialogue indiquera le nombre d'éléments sélectionnés.

Pour mettre un terme à la sélection, appuyez sur le bouton du milieu de la souris. Vous pouvez compléter votre sélection en cliquant sur le symbole .

Étape 3 : Sélectionner la direction

Après avoir terminé la sélection des lignes par un clic sur la molette, HiCAD active automatiquement la sélection de la direction.

Sélectionnez la direction du déplacement

• en déterminant les points initial et final du vecteur directionnel,
• en sélectionnant une arête ou
• en sélectionnant une surface. Dans ce cas, c'est la normale à la surface qui sera utilisée comme vecteur directionnel. Pour les esquisses planaires, c'est la normale qui sera projetée dans le plan d'esquisse.

Vous avez, en outre, la possibilité par un clic droit de la souris d'accéder à un menu contextuel avec d'autres options pour déterminer la direction.

	Origine Le point de départ du vecteur directionnel sera déposé au niveau de l'origine du système de coordonnées actif.
	Axe X L'axe X du système de coordonnées actif sera choisi comme direction.
	Axe Y L'axe Y du système de coordonnées actif sera choisi comme direction.
	Axe Z L'axe Z du système de coordonnées actif sera choisi comme direction.
	Annuler saisie Retourne, si possible, à une étape précédente.
	Annuler Met fin à la fonction sans exécuter le déplacement.

Pour corriger la direction, cliquez sur le symbole et sélectionnez la nouvelle direction telle que décrit ci-dessus.

La direction est visualisée de façon dynamique sur la scène. Dans le même temps, HiCAD détermine automatiquement la longueur du vecteur directionnel en fonction de la direction choisie et permet de la corriger dans le champ Distance.

Pour déplacer la ligne/le point sélectionné comme représenté par l'aperçu, cliquez alors sur OK ou sur Appliquer.

Avec Appliquer, la fenêtre de dialogue reste ouverte après le déplacement effectué. La liste des éléments sélectionnés est alors mise à zéro, tous les autres paramètres sont conservés et ne peuvent pas être modifiés. Vous pouvez de cette façon déplacer d'autres éléments de la même manière.

Avec OK, la fenêtre de dialogue est fermée après le déplacement effectué.

Si, alors que la fenêtre de dialogue est ouverte, vous cliquez avec le bouton du milieu de la souris sur la scène, il se produira ceci :

• Si les données saisies sont suffisantes, la fonction est alors exécutée selon les paramètres actuels. La fenêtre de dialogue reste ensuite ouverte (cette action correspond au bouton Appliquer).
• Si les données saisies ne sont pas suffisantes, HiCAD passe alors à la sélection nécessaire suivante. Si vous avez, par exemple, sélectionné la ligne à déplacer et que vous avez appuyé sur le bouton du milieu, HiCAD passe alors à l'étape de sélection de la direction.

Veuillez noter que les lignes et les points isolés doivent appartenir à la même esquisse. Dans le cas contraire, un message correspondant s'affiche.

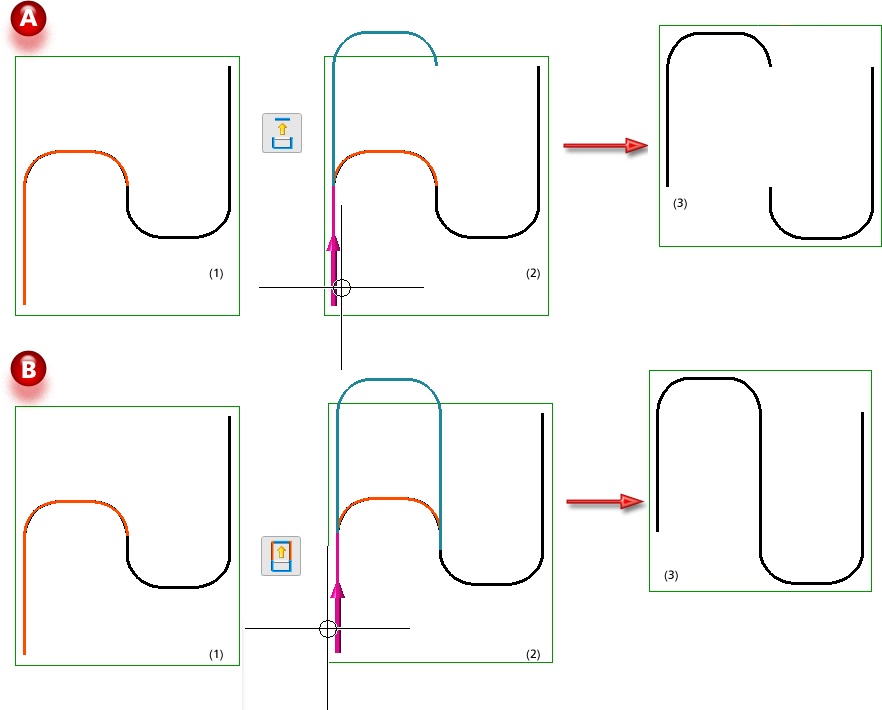

A : Lignes-éléments, individuellement, B : Conserver les lignes contiguës et adapter la longueur, (1) Ligne sélectionnée, (2) Direction sélectionnée, (3) Résultat

À savoir :

• Pour appliquer le déplacement au dessin, vous pouvez également appuyer sur le bouton du milieu de la souris, en d'autres termes, vous n'êtes pas obligé de cliquer dans la fenêtre de dialogue.
• Le champ de saisie Distance est condamné aussi longtemps que la direction du déplacement n'a pas été choisie.
• Les lignes et les points isolés sélectionnés doivent appartenir à la même esquisse. Dans le cas contraire, un message correspondant s'affiche.
• Les contraintes HCM seront soit adaptées, soit, si cela n'est pas possible, supprimées.
• Si, après avoir cliqué sur Appliquer, une nouvelle sélection de lignes/points isolés entraîne un conflit avec une direction déjà sélectionnée, etc., la sélection sera supprimée et devra être effectuée à nouveau.
• Dans certaines situations géométriques, l'utilisation de l'option Conserver les lignes contiguës et adapter la longueur peut parfois aboutir à des résultats "non désirés".

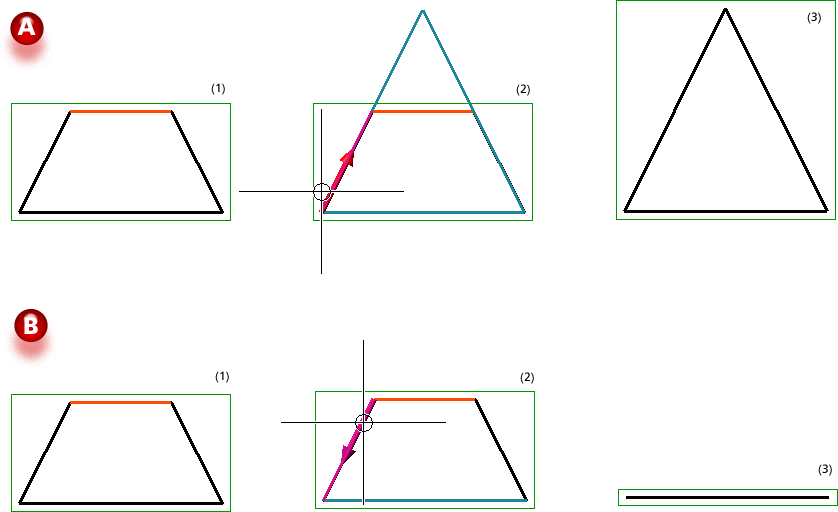

Un exemple :

Dans la situation A, la ligne sélectionnée (1) est déplacée dans la direction (2). Cela forme un apex (3) dans laquelle se trouve un segment dégénéré. En supprimant les 3 lignes normales, le segment dégénéré restera en permanence dans le dessin.

Dans la situation B, la ligne sélectionnée (1) est déplacée dans la direction (2). On obtient plusieurs segments se chevauchant. Il est certes possible de les supprimer l'un après l'autre, mais cela ne peut cependant pas être aperçu dans l'immédiat.

• Pour déplacer des éléments d'esquisse, vous pouvez également recourir à la fonction Déplacer les points.
