Définir un plan d'esquisse

Esquisse  > Nouveau > Plan d'usi.

La construction d'une esquisse planaire s'effectue dans le plan d'esquisse actuel. L'esquisse planaire sera automatiquement - pour autant qu'un autre paramètre n'ait pas été défini dans la Configuration débutant - posée sur le plan d'usinage actif ou dans le plan XY du système de coordonnées actif. Si, à la création d'une nouvelle esquisse un plan d'esquisse, HiCAD demande de définir un plan d'esquisse ou si celui-ci sera déterminé automatiquement, est paramétré par la fonction Configuration débutant sous Scène > Extras (cf. également Esquisse planaire).

À l'aide de la fonction Redéfinir le plan d'usinage - Via surface ou 2 arêtes, vous déterminez un nouveau plan par le biais de n'importe quels points, arêtes, surfaces ou plans d'usinage. Par ailleurs, un clic doit ouvre un menu contextuel vous permettant d'accéder à d'autres fonctions.

Ce mode de fonctionnement est identique à celui permettant de créer des plans d'usinage.



Vous trouvez sous d'autres fonctions destinées aux plans d'esquisse :

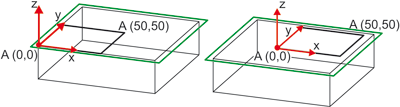

	Système de coordonnées de l'esquisse, nouvelle origine Modifie l'origine du système de coordonnées local déterminé automatiquement au moment de définir le plan d'esquisse. La fonction n'a aucun effet sur la position ou la représentation du plan d'esquisse, mais seulement sur les options de point. Exemple

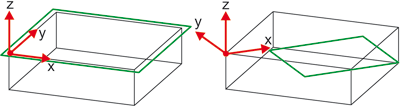

	Pivoter le système de coordonnées de l'esquisse Fait pivoter le plan d'esquisse en saisissant un angle de rotation. Le système de coordonnées local change alors, tout comme la représentation du cadre du plan. Exemple
	Supprimer le plan, individuellement Supprime un plan d'esquisse à identifier.
	Supprimer le plan, plan actif Supprime uniquement le plan d'esquisse actuellement actif.
	Supprimer les plans, tous les inactifs Supprime les plans d'esquisse inactifs.
	Supprimer les plans, tous Supprime tous les plans d'esquisse de la scène.



Important :

• Les plans d'esquisse ne sont pas des plans d'usinage !
  Cela signifie notamment que qu'il n'est pas possible d'utiliser les fonctions du menu Plans d'usinage sur les plans d'esquisse. Le plan d'esquisse est lié directement à la géométrie de l'esquisse correspondante et ne peut être supprimé séparément !
• Ces fonctions ne sont disponibles que pour les esquisses planaires.
