Déplacer le chiffre de cote librement
Déplace le chiffre de cote indépendamment de la ligne de cote.
|
|
Déplacer le chiffre de cote, parallèlement à la ligne de cote
Déplace le chiffre de cote le long de la ligne de cote.
|
|
|
Créer ligne de repère pour chiffre de cote
Insère une ligne de repère.
Identifiez le chiffre de cote. HiCAD insère automatiquement le point initial de la ligne de repère. Déterminez ensuite le point suivant et cliquez sur le bouton droit de la souris pour appliquer la ligne de repère à votre dessin telle qu'elle est représentée.
|
|
|
Supprimer ligne de repère pour chiffre de cote
Supprime la ligne de repère d'un chiffre de cote.
|
|
|
Régler l'affichage pour le chiffre de cote
Vous pouvez afficher ou masquer individuellement les chiffre de cote à l'aide de cette fonction. Identifiez la cote de votre choix. La fenêtre de dialogue Affichage chiffre/ligne de cote s'ouvre.
- Représenter le chiffre de cote dans la vue
En cochant/décochant la case, vous déterminez si le chiffre de cote doit être affiché ou masqué dans la vue active.
- Interrompre la ligne de cote sous le chiffre de cote
Pour les chiffres de cote qui se trouvent sur la ligne de cote, la ligne de cote peut être interrompue dans la vue active.
|
|
|

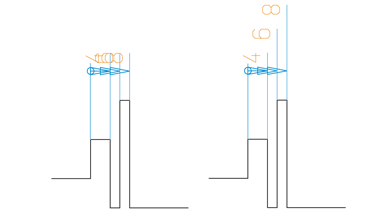

Empêcher la collision des chiffres de cote
Redispose chiffres de cote d'une structure de cote de distance qui entrent éventuellement en collision. Identifiez une cote d'élément de la structure de cotation en question.
|
|
Appliquer le texte
À l'aide de cette fonction, vous pouvez copier le texte additionnel de cote dans une autre cote, tous ses paramètres inclus (Police, Taille, Position, etc.).
- Identifiez tout d'abord la cote de référence, c'est-à-dire la cote dont vous voulez copier le texte additionnel.
- Identifiez ensuite l'une après l'autre les cotes auxquelles vous souhaitez ajouter le texte additionnel.
Mettez fin à la fonction par un clic sur la molette de la souris.
 Si vous utilisez cette fonction sur des cotes qui possèdent déjà des textes additionnels, ces derniers ne seront pas supprimés ou écrasés, mais les textes copiés seront ajoutés aux textes existants.
|
