Créer une nouvelle coupe partielle

Vues > Éditer > Créer une nouvelle coupe partielle

La fonction sera toujours appliquée sur la vue active. Veuillez donc sélectionner la vue de votre choix avant de lancer la fonction.

Pour créer une nouvelle coupe partielle, veuillez procéder comme suit :

1. indiquez l'Esquisse pour le tracé de coupe partielle. Notez que celle-ci doit toujours être fermée.
2. Si vous souhaitez utiliser une esquisse existante, cliquez alors sur , puis identifiez l'esquisse sur la scène.
3. Si vous devez créer une nouvelle esquisse, cliquez alors sur , puis dessinez l'esquisse à l'aide des fonctions d'esquisse.

2. Si l'esquisse doit être supprimée après la création de la coupe partielle, cochez alors la case Suppr. après création.
3. Indiquer la profondeur de la coupe partielle en déterminant un point du fond de la coupe partielle. Cliquez pour cela sur et sélectionnez le point de votre choix.
4. Contrôlez la coupe partielle grâce au bouton Aperçu.
5. En cochant/décochant la case inverser la direction, vous pouvez modifier le sens de la coupe.
6. Si vous souhaitez que les surfaces de coupe soient hachurées, cochez alors la case Avec hachures et sélectionnez si besoin les paramètres de hachures. La sélection du motif des hachures s'effectue de la même façon que pour les vues en coupe.
7. Cliquez sur Créer si vous voulez générer la coupe partielle avec les paramètres choisis.

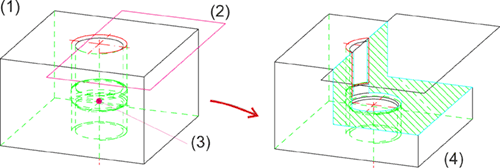

(1) Vue active, (2) Esquisse, (3) Fond de la coupe partielle, (4) Coupe partielle



Si l'esquisse se trouve dans le plan de l'écran, la coupe partielle est dirigée à partir du point spécifié vers l'observateur ; sinon, elle est dirigée à partir du point vers le plan de l'esquisse. Si le point se trouve dans le plan de l'esquisse, la coupe partielle est créée dans la direction de Z de l'esquisse.



Veuillez prendre connaissance des remarques sur l'objectif et la représentation des esquisses. Les esquisses avec comme objectif Élément seront coupées dans les vues en coupe, les esquisses avec comme objectif Créer/Modifier ne le seront pas.



Les coupes partielles sont identifiées dans l'ICN par le symbole .



Remarques importantes pour les coupes partielles

• La vue active ne doit pas être une vue en coupe déployée (rabattue) ou une vue en coupe surfacique. Ne sont autorisées que les vues normales ou les vues en coupe "normales".
• Une vue peut comporter plusieurs coupes partielles.
• La représentation des surfaces de coupe correspond aux paramètres de la fonction Hachures dans coupe+coupe partielle.
• La représentation des arêtes de limite pour les coupes partielles peut être paramétrée dans le Gestionnaire de Configuration. Sous Dessin > Vues > Représentation de lignes spéciales se trouvent les paramètres Couleur, Type de ligne et Strate des bords de coupe partielle.

• Si un élément sera pris en compte dans la coupe partielle ou non, dépend de son procédé de coupe, procédé que vous déterminez avec la fonction Coupe, dans coupe+coupe partielle.
• Après avoir transformé une modélisation 3D, les coupes partielles peuvent être corrigées automatiquement. Vous disposez pour cela, sous Scène > Extras > Outils des fonctions
• Recalculer les coupes partielles, les vues en coupe et de détail, Vue active,
• Recalculer les coupes partielles, les vues en coupe et de détail, Toutes les vues.

• Si une esquisse paramétrée avec des contraintes HCM contient des variables, celles-ci seront alors automatiquement définies comme variables de vue lorsque vous utilisez l'esquisse dans une vue en coupe/de détail ou en coupe partielle. Lorsque vous modifiez la valeur des variables de vue, toutes les vues de la scène en cours seront alors actualisées et les vues en coupe, de détail ou en coupe partielle correspondantes adaptées automatiquement. L'esquisse d'origine reste cependant inchangée. Cela signifie que les vues peuvent être adaptées rapidement sans avoir à modifier l'esquisse correspondante.
• Les coupes partielles non actuelles sont identifiées dans l'ICN par un nom de vue barré et sur la scène par une croix rouge sur la vue. C'est le cas, par exemple, lorsque vous travaillez sur une coupe partielle et que vous transformez la modélisation après avoir défini les vues ou lorsque vous avez utilisé des opérations booléennes sur la modélisation.

Si vous ne voulez pas avoir de représentation à croix sur la scène, vous pouvez le paramétrer dans le Gestionnaire de Configuration. Vous y trouvez sous Paramètre système > Visualisation > Vues l'option Barrer les vues en coupe, en coupe partielle et de détail non actuelles dans le graphique.

• Pour actualiser les coupes partielles, utilisez la fonction Vues > Éditer > Actu. .
