Vues liées
Les vues ont la possibilité dans HiCAD d'être liées entre elles par groupes de vues pour ainsi les déplacer en une seule fois. Une vue est, de ce fait, toujours la vue principale, ce qui signifie que les autres vues lui sont subordonnées.
Particularités des vues liées :
- En déplaçant une vue principale, toutes les autres vues subordonnées qui lui sont liées seront également déplacées.
- Les vues liées ne peuvent être déplacées que dans le sens de l'alignement par rapport à la vue principale. Il est cependant possible de quitter temporairement le sens d'alignement.
- Les vues liées peuvent être alignées dans le sens de l'alignement de la vue principale par un clic.
À partir de quand sont liées les vues ?
- En utilisant les fonctions 4 vues et 6 vues, les vues standards créées sont automatiquement liées à la vue de face. La vue de face est ainsi la vue principale.
- En utilisant la dérivation des vues avec les fonctions Nouvelle vue, horizontale/verticale et Nouvelle vue, dans une direction, les nouvelles vues créées sont liées avec la vue d'origine. La vue d'origine est donc la vue principale.
- Les vues peuvent être liées entre elles à volonté avec les fonctions du menu Lien de vue. Pour retirer les liens, utilisez la même fonction du menu.
Liens de vue imbriqués
Les liens de vue peuvent être imbriqués, c'est-à-dire qu'une vue principale peut être liée à une autre vue et lui être subordonnée.
Un exemple :
La scène contient 3 vues: A1, A2 et A3.
- A3 est liée à A2. A2 est la vue principale de A3.
- A2 est liée à A1. A1 est la vue principale de A2.
Lors d'un déplacement, voilà les conséquences :

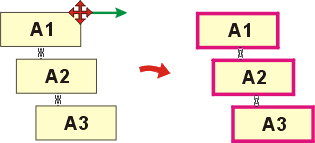

A1 est déplacée.
Alors A2, en tant que vue subordonnée, sera également déplacée. Et puisque A2 est la vue principale de A3, alors A3 est également déplacée.

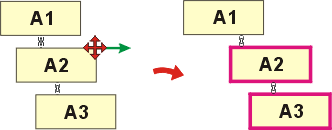

A2 est déplacée.
Alors A3 , en tant que vue subordonnée, sera également déplacée. Et puisque A2 est subordonnée à la vue principale A1, le déplacement n'a lieu que dans le sens de l'alignement par rapport à A1. A1 n'est pas déplacée.

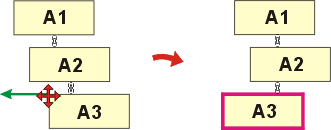

A3 est déplacée.
A3 est subordonnée à A2 et ne peut donc être déplacée dans le sens de l'alignement par rapport à A2. A1 et A2 ne sont pas déplacées.
