Ansichtsweise Teiledarstellung übernehmen

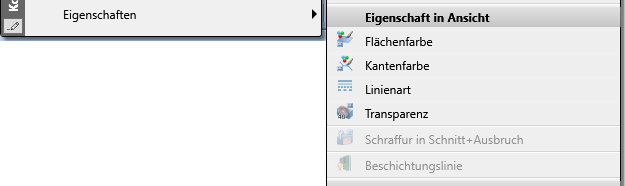

Neben den "normalen" Teileeigenschaften lassen sich Teilen auch Eigenschaften zuordnen, die nur für eine bestimmte Ansicht gelten. Diese Ansichtseigenschaften von Teilen ordnen Sie Teilen mit den Funktionen unter Eigenschaften > Eigenschaften in Ansicht des Kontextmenüs für Teile zu.
Darüber hinaus lassen sich einzelne Kanten von Teilen mit der Funktion Ansichten > Eigenschaften > Elemente ansichtsweise ein-/ausblenden.
Mit der Funktion Ansichtsweise Teiledarstellung übernehmen lassen sich die oben genannten Ansichtseigenschaften eines Teils für andere Ansichten übernehmen.
Die Funktion steht nur im Kontextmenü für 3D-Ansichten zur Verfügung. Klicken Sie mit der rechten Maustaste auf einen Ansichtsrahmen oder auf den Namen einer Ansicht im ICN.
Der Dialog hängt davon ab, ob beim Aufruf der Funktion eine einzelne Ansicht aktiv ist (1) oder im ICN mehrere Ansicht ausgewählt sind (2).
Einzelne Ansicht
Ist eine einzelne Ansicht aktiv, dann ist diese Ansicht die Ausgangsansicht. Der Name der Ansicht wird im Dialog angezeigt. Um die Ausgangsansicht zu ändern, klicken Sie auf das
Symbol. Ist die Ausgangsansicht korrekt, dann wählen Sie die Zielansichten, d. h. die Ansichten, für die die Eigenschaften der Ausgangsansicht übernommen werden sollen. Wird eine bereits gewählte Zielansicht erneut ausgewählt, dann wird sie aus der Auswahlliste entfernt.
Mehrfachauswahl
Sind mehrere Ansichten gewählt, dann sind dies die Zielansichten. Wollen Sie Zielansichten hinzufügen oder entfernen, dann klicken Sie auf . Sind die Zielansichten gewählt, dann wählen Sie die Ausgangsansicht in der Konstruktion aus, indem Sie den Ansichtsrahmen anklicken.
Nach der Auswahl der Ausgangs- und Zielansichten, wählen Sie die Eigenschaften aus, die berücksichtigt werden sollen. Dazu aktivieren/deaktivieren Sie die entsprechenden Checkboxen. Zur Auswahl können Sie auch die folgenden Schaltflächen nutzen:
Aktivieren aller Checkboxen
Deaktivieren aller Checkboxen
Aktivieren der Defaulteinstellungen
Erst wenn Sie auf OK klicken, wird die Übernahme gestartet und ausgeführt.
