Druckrohranschluss (2702)

Andockfenster Bauwesen-Funktionen > Stahlbau > Anschlüsse > Lasche > Druckrohranschluss (2702)

Diese Designvariante erzeugt zwischen zwei Profilen oder Blechen einen Druckrohranschluss. Dabei sind die folgenden Ausführungen möglich:

Zugstabsystem (Besista, DETAN oder Pfeifer))
Druckstabsystem Vollstab(Besista)
bestehend aus einem Besista Rundstab mit konischen Enden, 2 Besista Stabankern, 2 Besista Bolzen sowie Sicherungsringen. Der Rundstab und die Stabanker sind verschweißt.
Druckstabsystem Stahlrohr(Besista)
bestehend aus einem Stahlrohr, 2 Besista Stabankern, 2 Besista Bolzen sowie Sicherungsringen. Das Stahlrohr und die Stabanker sind verschweißt.

Bei der Verbindung von Profilen bringt derDruckrohranschluss normalerweise die Knotenbleche mit. Sie haben aber auch die Möglichkeit, das Druckrohr an Blechen zu befestigen, die am Profil bereits vorhanden sind.

Beachten Sie bitte, dass bei der Befestigung an Blechen die Bleche in einer Ebene liegen müssen.

Druckrohranschluss mit Zugstabsystem Besista

Registerkarten
Die Konfiguration des Kreuzverbandes erfolgt über mehrere Registerkarten:

Profile,
Befestigung,
Halbzeuge,
Anschlusspunkte und
Schweißnähte.

Favoriten
Die Einstellungen des Dialoges lassen sich als Favoriten speichern und jederzeit wiederverwenden. Dazu klicken Sie unten links im Dialogfenster auf das Symbol , um das Kontextmenü zu aktivieren. Mehr zur Favoritenverwaltung finden Sie in den HiCAD Grundlagen unter Favoriten.

Schaltflächen

Vorschau

Bei geöffnetem Dialogfenster können Sie sich über den Vorschau-Button eine Vorschau auf den durch die aktuellen Einstellungen erzeugten Anschluss anzeigen lassen. Dabei können Sie den Bildausschnitt mit den Zoomfunktionen auch vergrößern und verkleinern.

Sie starten die Generierung des Anschlusses mit OK. Der Stand der Generierung wird in der Statusleiste durch einen Fortschrittsbalken gekennzeichnet.Nach der Generierung wird das Dialogfenster geschlossen.

Ist aufgrund der Eingaben der Einbau des Druckrohrs nicht möglich, dann wird dies im Dialogfenster durch das Symbol gekennzeichnet. Wenn Sie mit dem Cursor auf dieses Symbol zeigen, wird eine entsprechende Erklärung eingeblendet, z. B.

Abbrechen

Mit Abbrechen wird das Dialogfenster ohne Generierung des Anschlusses geschlossen.

Hinweise:

Knotenbleche und Schweißnähte werden den Baugruppen der jeweiligen Profile zugeordnet. Ist eine solche Baugruppe nicht vorhanden, dann wird sie angelegt - mit dem Profil als Baugruppenhauptteil.
Zugstab und Stabanker bilden eine Baugruppe mit dem Namen des Zugstabsystemes gefolgt von, wobei nn der Gewindedurchmesser des Zugstabes bzw. des Rundstahls / Stahlrohres ist, z. B. BESISTA M33.
Ist auf der Registerkarte Halbzeugedie Checkbox Baugruppe anlegen: Lose Teile aktiv, dann werden die Bolzen und Sicherungsringe für die Befestigung in einer Strukturbaugruppe mit dem Namen Lose Teile zusammengefasst. Ist die Checkbox inaktiv, dann werden die Bolzen und Sicherungsringe der Baugruppe des Zugstabsystems zugeordnet.

Registerkarte Profile

Auf dieser Registerkarte bestimmen Sie, welche Profile oder Bleche durch den Kreuzverband miteinander verbunden werden sollen. Im Fall von Profilen, bringt die Verbindung normalerweise die Knotenbleche für den Anschluss mit. Alternativ können aber auch am Profil bereits vorhandene Bleche als Knotenbleche verwendet werden. Dies kann beispielsweise sinnvoll sein, wenn Sie zwischen zwei Profilen zwei Kreuzverbände einbauen wollen und der zweite Kreuzverband an den Knotenblechen des ersten Kreuzverbandes befestigt werden soll.

Verbinden von Profilen

Wählen Sie - ggf. durch einen Klick auf - die gewünschten Profile aus. Erlaubte Profiltypen sind I-, L-, U- und T-Profile sowie Hohlprofile

Für die Baugruppen der Profile kann je Profil eine Verwendungsart aus dem Katalog ausgewählt werden. Ist den Baugruppen der Profile bereits eine Verwendungsart zugeordnet, dann lässt sich über die Checkbox Verwendungsart überschreiben festlegen, ob diese Verwendungsart erhalten oder durch die auf der Registerkarte Profile gewählte Verwendungsart ersetzt werden soll.

Nach der Auswahl der Profile werden diese in der Konstruktion visualisiert - samt der Diagonalen des Druckrohres.

Mit dem Symbol lassen sich die Einstellungen auf dieser Registerkarte zurücksetzen.

Die Verbindung bringt die Knotenbleche für den Anschluss mit. Alternativ können aber auch am Profil bereits vorhandene Bleche als Knotenbleche verwendet werden. Dies kann beispielsweise sinnvoll sein, wenn Sie zwischen zwei Profilen zwei Druckrohranschlüsse einbauen wollen und der zweite Anschluss an den Knotenblechen des ersten Druckrohranschlusses befestigt werden soll.

Verbinden von Profilen mit Befestigung an vorhandenen Blechen

Soll der Kreuzverband an Blechen befestigt werden, die an den Profilen bereits vorhanden sind, dann können Sie zusätzlich zu den Profilen die entsprechenden Bleche auswählen. Dazu aktivieren Sie im Bereich Bleche jeweils die entsprechende Checkbox, wählen das Blech aus und bestimmen einen Punkt für die Mitte der Befestigung.

Beachten Sie dabei bitte Folgendes:

Die Bleche müssen Stahlbleche sein.
Die beiden gewählten Bleche müssen in einer Ebene und parallel zum jeweiligen Profil liegen.
Wird kein Punkt für die Mitte des Bohrungsrasters bestimmt, bzw. die Punktbestimmung abgebrochen, dann wird die entsprechende Checkbox unter Bleche automatisch deaktiviert.

Verbinden von Blechen

Wollen Sie den Anschluss grundsätzlich zwischen Blechen - unabhängig von Profilen - einbauen - aktivieren Sie die Checkbox Vorhandene Bleche. Aktivieren Sie dann im Bereich Bleche jeweils die entsprechende Checkbox, wählen Sie das Blech aus und bestimmen Sie einen Punkt für die Mitte des Bohrungsrasters der Befestigung.

Beachten Sie dabei bitte Folgendes:

Es sind nur Stahlbleche zugelassen.
Die Bleche müssen in einer Ebene liegen.
Wird kein Punkt für die Mitte der Befestigung bestimmt oder wird die Punktbestimmung abgebrochen, dann wird die entsprechende Checkbox unter Bleche automatisch deaktiviert.

Registerkarte Befestigung

Hier bestimmen Sie, wie der Anschluss an den Profilen befestigt und in welcher Ausführung er erzeugt werden soll.

Einstellungen

Am Flansch befestigen

Soll der Anschluss zwischen zwei Profilen erzeugt werden, dann können Sie hier festlegen, ob die Knotenbleche am Flansch der Profile befestigt werden sollen und wenn ja, ob die Befestigung am vorderen oder am hinteren Flansch erfolgen soll.

Abstand von der Mittelachse

Soll die Befestigung nicht am Flansch erfolgen, dann haben Sie die Möglichkeit, den Abstand von der Mittelachse anzugeben. Dieser Wert bestimmt den Einbaupunkt des ersten Bleches am zum zuerst identifizierten Profil.

Baugruppe anlegen: Lose Teile

Ist diese Checkbox aktiv, dann werden die Bolzen und Sicherungsringe für die Befestigung am Knotenblech in einer Strukturbaugruppe mit dem Namen Lose Teile zusammengefasst. Bei inaktiver Checkbox werden die Bolzen und Sicherungsringe der Baugruppe des jeweiligen Zugstabsystems zugeordnet.

Bolzen: Erstellen / Sicherungsringe: Erstellen

Mit diesen Checkboxen legen Sie fest, ob Bolzen und Sicherungsringe zur Befestigung am Knotenblech eingebaut werden sollen.

Ausführung

Der Druckrohranschluss ist in folgenden Ausführungen möglich:

Zugstabsystem (Besista, DETAN oder Pfeifer)
Druckstabsystem Vollstab(Besista)
bestehend aus einem Besista Rundstab mit konischen Enden, 2 Besista Stabankern, 2 Besista Bolzen sowie Sicherungsringen. Der Rundstab und die Stabanker sind verschweißt.
Druckstabsystem Stahlrohr(Besista)
bestehend aus einem Stahlrohr, 2 Besista Stabankern, 2 Besista Bolzen sowie Sicherungsringen. Das Stahlrohr und die Stabanker sind verschweißt.

(1) Zugstabsystem, (2) Druckstabsystem: Vollstab

Verwendungsart

Der Baugruppe mit dem Zugstabsystem kann eine Verwendungsart zugeordnet werden. Voreingestellt ist die Verwendungsart Druckrohr.

Registerkarte Halbzeuge

In diesem Bereich wählen Sie die Halbzeuge für das Druckrohr und die Knotenbleche aus. Welche Felder hier aktiv sind, hängt von der auf der Registerkarte Befestigung gewählten Ausführung ab.

Zugstabsystem

Wählen Sie durch einen Klick auf das jeweilige -Symbol

das Zugstabsystem bestehend aus Zugstange und Stabanker und
das Halbzeug der Knotenbleche an den Profilen

direkt in den entsprechenden Normteilkatalogen. Zugstabsysteme liegen im Katalog Stahlbau > Allgemeine Verwaltung, Knotenbleche unter Halbzeuge > Bleche. Der Bereich Zugstabsystem Werkstoffe steht nur für DETAN Zugstabsysteme zur Verfügung.

Druckstabsystem: Vollstab / Stahlrohr

Wählen Sie durch einen Klick auf das jeweilige -Symbol

den Rundstahl bzw. das Stahlrohr,
den Gewindedurchmesser sowie
das Halbzeug der Knotenbleche an den Profilen.

Der Rundstahl kann aus dem Katalog aus dem Katalog Werksnormen > Werksprofile > Besista gewählt werden, das Stahlrohr aus dem Katalog Halbzeuge > Profile > Stahlrohre und die Knotenbleche aus dem Katalog Halbzeuge > Bleche

Registerkarte Anschlusspunkte

Hier bestimmen Sie, wie die Knotenbleche an die Profile angeschlossen werden sollen. Darüber hinaus wird hier die Geometrie der Knotenbleche festgelegt.

Für die Knotenbleche kann hier bestimmt werden,

wie das Knotenblech an das Profil angeschlossen werden soll und
wie die Geometrie des Knotenbleches aussehen soll.

Diese Einstellungen legen Sie für beide Knotenbleche separat fest, indem Sie auf das entsprechende Buchstabensymbol klicken und dann die gewünschten Einstellungen vornehmen. Durch einen Klick auf lassen sich auch für beide alle Knotenbleche dieselben Parameter verwenden.

Allgemein

Durch Wahl eines der Symbole legen Sie fest, wie die Lage des Knotenbleches bestimmt werden soll - durch eine Punktbestimmung oder eine Abstandsangabe.

Durch die Wahl der Punkte wird auch die Baugruppenzugehörigkeit festgelegt. Existiert bereits eine Baugruppe mit dem betroffenen Träger, dann werden die Anschlussprofile als Nebenteile der Baugruppe eingebaut. anderenfalls wird eine neue Baugruppe mit dem betroffenen Träger als Hauptteil angelegt und die Anschlussbleche werden als Nebenteile dieser Baugruppe eingebaut.

Punkt als Schnittpunkt der Profil- und der Rundstahl-Achse des Zugstabsystems

Punkt als Plattenanfang

Abstand Profilanfang - Plattenanfang

Abstand Profilanfang – Schnittpunkt der Achsen von Profil und Rundstahl des Zugstabsystems

Geometrie

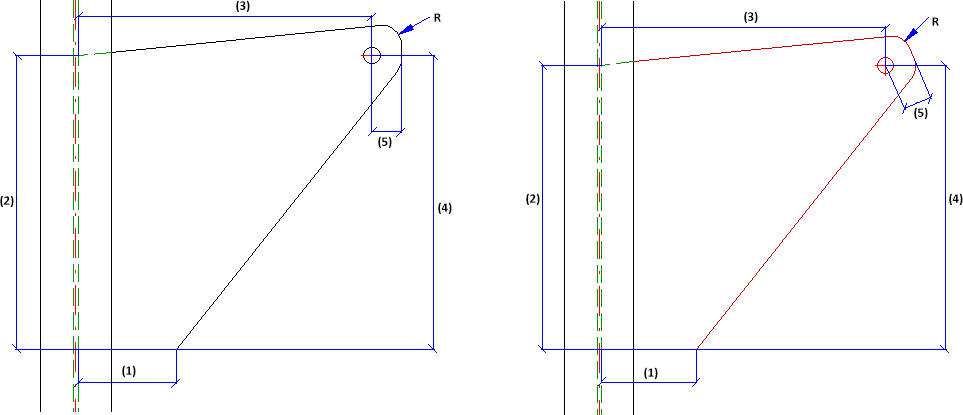

Hier bestimmen Sie die Geometrie der Knotenbleche. Dazu stehen zwei Berechnungsverfahren zur Verfügung, die Sie in der Auswahlbox unter der Grafik auswählen können.

	Berechnungsverfahren 1	Berechnungsverfahren 2
(1)	Länge der unteren geraden Kante	Länge der unteren geraden Kante
(2)	Länge der linken Kante	Länge der linken Kante
(3)	Abstand der linken Kante zum Zentrum der Bohrung	Abstand der linken Kante zum Zentrum der Bohrung
(4)	Abstand des linken unteren Punktes zum Zentrum der Bohrung	Abstand des linken unteren Punktes zum Zentrum der Bohrung
(5)	Achsparalleler Abstand des Zentrums der Bohrung zur rechten Kante	Direkter Abstand des Zentrums der Bohrung zur rechten Kante
R	Rundung der rechten Kante	Rundung der rechten Kante

Sind auf der Registerkarte Profile Bleche gewählt worden, dann sind die Einstellungen und Optionen dieser Registerkarte inaktiv.

Registerkarte Schweißnähte

Auf dieser Registerkarte legen Sie fest, welche Schweißnähte an den Knotenblechen erzeugt werden sollen.

Legen Sie durch Aktivierung der entsprechenden Checkboxen fest, wo Schweißnähte erzeugt werden sollen. Für jedes Knotenblech kann der Typ der Dickenbezeichnung, die Schweißnahtdicke, der Schweißnahttyp und die Prüfkategorie gewählt werden.Wollen Sie für die anderen Knotenbleche die gleichen Einstellungen verwenden, dann klicken Sie auf das Symbol Gleich setzen .

Für durchgehende HV- und HY-Nähte geben Sie als Schweißnahtdicke den Wert 0 ein.

Die Einstellungen dieser Registerkarte sind inaktiv, wenn auf der Registerkarte Profile Bleche gewählt worden sind.
