Kreuzverband (2602)

Andockfenster Bauwesen-Funktionen > Stahlbau > Anschlüsse > Steg/Flansch an Steg/Flansch > Kreuzverband (2602)

Diese Designvariante verbindet zwei, drei oder vier Profile oder Bleche mit einem Kreuzverband. Dieser kann wahlweise mit Spannschloss oder Spannelement sowie mit einer oder zwei Diagonalen erzeugt werden.

Bei der Verbindung von Profilen ist es auch möglich, den Kreuzverband an am Profil bereits vorhandenen Blechen zu befestigen.

Darüber hinaus lassen sich auch zwei zueinander senkrechte Profile durch einen Kreuzverband mit einer Diagonalen verbinden.

Links: Kreuzverband mit Spannschloss - 4 Profile, 2 Diagonalen Rechts: Kreuzverband zwischen zwei zueinander senkrechten Profilen



Verbandstyp
Hier legen Sie durch Aktivierung des entsprechenden Radio-Buttons fest, ob der Kreuzverband mit Spannschloss oder mit Spannelement eingebaut werden soll.

Einbau
Hier können Sie wählen, ob die 1. und/oder die 2. Diagonale eingebaut werden soll.

Registerkarten
Die Konfiguration des Kreuzverbandes erfolgt über mehrere Registerkarten:

Favoriten
Die Einstellungen des Dialoges lassen sich als Favoriten speichern und jederzeit wiederverwenden. Dazu klicken Sie unten links im Dialogfenster auf das Symbol , um das Kontextmenü zu aktivieren. Mehr zur Favoritenverwaltung finden Sie in den HiCAD Grundlagen unter Favoriten.

Schaltflächen

Vorschau

Bei geöffnetem Dialogfenster können Sie sich über den Vorschau-Button eine Vorschau auf den durch die aktuellen Einstellungen erzeugten Kreuzverband anzeigen lassen. Dabei können Sie den Bildausschnitt mit den Zoomfunktionen auch vergrößern und verkleinern.

OK

Sie starten die Generierung des Kreuzverbandes mit OK. Der Stand der Generierung wird in der Statusleiste durch einen Fortschrittsbalken gekennzeichnet.Nach der Generierung des Kreuzverbandes wird das Dialogfenster geschlossen.

Abbrechen

Mit Abbrechen wird das Dialogfenster ohne Generierung des Kreuzverbandes geschlossen.



Hinweise:



Beachten Sie:

Wenn Sie einen Kreuzverband nachträglich bearbeiten (Doppelklick auf das Feature) und dann eine andere Anzahl von Profilen wählen, dann gehen evtl. vorhandene Nachbearbeitungen und Bemaßungen an Teilen des Kreuzverbandes verloren. HiCAD zeigt dazu eine entsprechende Meldung an:


Registerkarte Profile

Auf dieser Registerkarte bestimmen Sie, welche Profile oder Bleche durch einen Kreuzverband miteinander verbunden werden sollen. Im Fall von Profilen, bringt die Verbindung die Knotenbleche für den Anschluss mit. Alternativ können aber auch am Profil bereits vorhandene Bleche als Knotenbleche verwendet werden. Dies kann beispielsweise sinnvoll sein, wenn Sie zwischen zwei Profilen zwei Kreuzverbände einbauen wollen und der zweite Kreuzverband an den Knotenblechen des ersten Kreuzverbandes befestigt werden soll.



Verbinden von Profilen



Der Kreuzverband wird zwischen zwei Profilen eingebaut. Dabei lässt sich unter Einbauart – falls gewünscht – der Abstand zwischen der Unterkante des ersten Anschlussbleches am Profil und der Oberkante des zweiten Anschlussbleches Bleches am Profil bestimmen. Wird kein Abstand eingegeben, erfolgt der Einbau mittig.

Hier werden drei Profile verbunden. Die erste Diagonale wird zwischen den Profilen (1) und (2), die zweite Diagonale zwischen den Profilen (3) und (1) eingebaut.



Hier werden drei Profile verbunden. Die erste Diagonale wird zwischen den Profilen (1) und (2) eingebaut, die zweite Diagonale zwischen den Profile (3) und (2).



Hier werden drei Profile verbunden. Die erste Diagonale wird zwischen den Profilen (1) und (3) eingebaut, die zweite Diagonale zwischen den Profilen (3) und (2).

Der Kreuzverband verbindet vier Profile. Die erste Diagonale wird zwischen den Profilen (1) und (3) eingebaut, die zweite Diagonale zwischen den Profilen (4) und (2).

Aktivieren Sie die gewünschte Einbauoption und wählen Sie dann – ggf. durch einen Klick auf - die gewünschten Profile aus. Für die Baugruppen der Profile kann je Profil eine Verwendungsart aus dem Katalog ausgewählt werden. Ist den Baugruppen der Profile bereits eine Verwendungsart zugeordnet, dann lässt sich über die Checkbox Verwendungsart überschreiben festlegen, ob diese Verwendungsart erhalten oder durch die auf der Registerkarte Profile gewählte Verwendungsart ersetzt werden soll.

Beachten Sie bei der Auswahl der Profile bitte Folgendes:



Nach der Auswahl der Profile werden diese in der Konstruktion visualisiert - samt Diagonalen.

Mit dem Symbol lassen sich die Einstellungen auf dieser Registerkarte zurücksetzen.



Die Verbindung bringt die Knotenbleche für den Anschluss mit. Alternativ können aber auch am Profil bereits vorhandene Bleche als Knotenbleche verwendet werden. Dies kann beispielsweise sinnvoll sein, wenn Sie zwischen 2 Profilen zwei Kreuzverbände einbauen wollen und der zweite Kreuzverband an den Knotenbleche des ersten Kreuzverbandes befestigt werden soll.



Verbinden von Profilen mit Befestigung an vorhandenen Blechen

Soll der Kreuzverband an Blechen befestigt werden, die an den Profilen bereits vorhanden sind, dann können Sie zusätzlich zu den Profilen die entsprechenden Bleche auswählen. Dazu aktivieren Sie im Bereich Bleche jeweils die entsprechende Checkbox, wählen das Blech aus und bestimmen einen Punkt für die Mitte des Bohrungsrasters der Befestigung.

Beachten Sie dabei bitte Folgendes:

Die folgende Abbildung zeigt links einen Kreuzverband zwischen zwei Profilen. Die Knotenbleche wurden hier über die Verbindung erzeugt. Anschließend wurde rechts ein weiterer Kreuzverband zwischen den Profilen eingebaut, wobei hier die Befestigung (A und D) an den Knotenblechen des ersten Kreuzverbandes erfolgt.



Verbinden von Blechen

Wollen Sie den Kreuzverband grundsätzlich zwischen Blechen - unabhängig von Profilen - einbauen - dann aktivieren Sie die Checkbox Vorhandene Bleche. Aktivieren Sie dann im Bereich Bleche jeweils die entsprechende Checkbox, wählen das Blech aus und bestimmen einen Punkt für die Mitte des Bohrungsrasters der Befestigung.

Beachten Sie dabei bitte Folgendes:

Diese Möglichkeit steht nur für den Verbindungstyp Spannschloss zur Verfügung.

Registerkarte Halbzeuge

In diesem Bereich bestimmen Sie

Durch einen Klick auf das jeweilige -Symbol lassen sich die Halbzeuge direkt in den entsprechenden Normteilkatalogen auswählen.

Zulässige Halbzeuge sind:

Normteile

zulässige Kataloge

Spannschloss

Spannelement

Rundstahl

Halbzeuge > Profile > Rundstahl

Knotenbleche

Halbzeuge > Bleche

Halbzeuge > Profile > Flachstahl

Werksnormen > Werksprofile > FLUTZ-Profile

Werksnormen > Werksprofile > Frankstahl > A3 Stabstahl

Werksnormen > Werksprofile > Frankstahl > C3 Edelstahlstabstähle

Anschlussbleche

Halbzeuge > Bleche

Halbzeuge > Profile > Flachstahl

Werksnormen > Werksprofile > FLUTZ-Profile

Werksnormen > Werksprofile > Frankstahl > A3 Stabstahl

Werksnormen > Werksprofile > Frankstahl > C3 Edelstahlstabstähle

Um die gewünschte Verschraubung festzulegen, klicken Sie auf das Symbol und wählen im Dialogfenster Schraubenverbindung die gewünschten Komponenten. Die Zusammenstellung der Schraubverbindung erfolgt analog zur 3D-Funktion Verschraubung.

Die Verschraubung wird als Verschraubungsgruppe mit dem Namen Schraubverbindung eingebaut. Unter Zuordnung legen Sie durch Aktivierung des entsprechenden Radio Buttons fest, ob diese Verschraubungsgruppe der Baugruppe des jeweiligen Profils zugeordnet oder als "loses Teil" eingebaut wird. Bei der Zuordnung "Loses Teil" wird die Verschraubungsgruppe als eigenständige Baugruppe auf derselben Stufe wie die Baugruppe des Profils eingebaut.

Registerkarte Befestigung

Hier bestimmen Sie, wie die Diagonalen an den Profilen und die Spannschlösser bzw. Spannelemente an den Diagonalen befestigt werden sollen.



Parameter - Verbandstyp Spannschloss

Diagonalen

Hier legen Sie die Befestigung der Diagonalen an den Profilen fest. Sollen für beide Diagonalen die gleichen Parameter verwendet werden, dann klicken Sie auf .

Vorderer / hinterer Flansch *

Diese Optionen sind nur dann aktiv, wenn auf der Registerkarte Anschlusspunkte unter Knotenblech die Checkbox Am Flansch befestigen aktiv ist.

Abstand von der Mittelachse *

Zusätzlich haben Sie die Möglichkeit, den Abstand von der Mittelachse anzugeben. Dieser Wert bestimmt den Einbaupunkt des ersten Bleches am zuerst identifizierten Stützenprofil.

Knotenblech *

Als Knotenbleche lassen sich Vier- oder Fünfeckbleche wählen. Die Abmessungen dieser Bleche legen Sie unter Anschlusspunkte fest.

Lage Rundstahl zum Anschlussblech

Mit diesen Optionen bestimmen Sie die Lage des Rundstahls zum Anschlussblech - getrennt für die 1. und 2.Diagonale. Möglich sind:

  • Mitte geschlitzt,
  • Vorne oder
  • Hinten

(1) vorne, (2) geschlitzt, (3) hinten

Spannschloss

Hier legen Sie die Befestigung der Spannschlösser an der 1. und 2. Diagonalen fest. Sollen für beide Spannschlösser die gleichen Parameter verwendet werden, dann klicken Sie auf Hier legen Sie die Befestigung der Diagonalen an den Profilen fest. Sollen für beide Diagonalen die gleichen Parameter verwendet werden, dann klicken Sie auf .

Position des Spannschlosses

Diese Optionen bestimmen die Position des Spannschlosses auf der 1. bzw. 2. Diagonalen:

  • Länge des 1. Rundstahls
    Die Position des Spannschlosses wird bestimmt durch die Länge des Rundstahls (>0).
  • Abstand zum Profil
    Das Spannschloss hat vom Profil einen bestimmten Abstand (>0).
  • Prozentualer Abstand
    Das Spannschloss hat vom Profil einen bestimmten Abstand (>0). Der Abstand des Spannschlosses vom Profil wird prozentual zur Länge der Verstrebung, d. h. zum Anfangs- und Endpunkt des Rundeisens angegeben.

1./2. Anschweißende erstellen

Durch Aktivieren/Deaktivieren dieser Checkboxen bestimmen Sie, ob die Anschweißenden erstellt werden sollen oder nicht.

Das Spannschloss kann ohne, mit einem oder zwei Anschweißenden erzeugt werden. Dadurch entstehen je nach Lage des Spannschlosses ein oder zwei Rundeisen mit oder ohne Gewinde.

(1) Spannschloss, (2) Rundeisen, (3) Anschweißenden

Spannschloss aus Katalog wählen

Hier wird das gewählte Spannschloss angezeigt.

Durch einen Klick auf das Symbol  können Sie dieses direkt im Normteilkatalog auswählen.

Verwendungsart

Spannschlössern kann eine Verwendungsart zugeordnet werden.

* Die Optionen stehen nicht zur Verfügung, wenn auf der Registerkarte Profile Bleche gewählt worden sind.





Parameter - Verbandstyp Spannelement

Spannelement

Hier wird das gewählte Spannelement angezeigt.

Durch einen Klick auf das Symbol  können Sie dieses direkt im Normteilkatalog auswählen.

Muttern

Wählen Sie hier die Muttern aus.

Durch einen Klick auf das Symbol  können Sie diese direkt im Normteilkatalog Muttern auswählen.

Gewindelänge / Gewindeüberstand

Geben Sie die Gewindelänge und den Gewindeüberstand ein.

Abstand von der Mittelachse (1./2. Diagonale)

Zusätzlich haben Sie die Möglichkeit, den Abstand von der Mittelachse anzugeben.

Verwendungsart

Spannelementen kann eine Verwendungsart zugeordnet werden.



Registerkarte Anschlusspunkte

Hier bestimmen Sie, wie die Knotenbleche an die Profile und die Anschlussbleche an die Knotenbleche angeschlossen werden soll. Darüber hinaus wird hier die Größe der Knotenbleche, die Lage der Verschraubung, die Eckbearbeitung der Bleche u. a. festgelegt.

Die auf der Registerkarte möglichen Einstellungen unterscheiden sich je nach auf der Registerkarte Befestigung gewähltem Knotenblech.



Verbandstyp Spannschloss *

Für jedes der Knotenbleche kann hier bestimmt werden,

  • wie das Knotenblech an das Profil angeschlossen werden soll,
  • wie die Geometrie des Knoten- und des Anschlussbleches aussehen soll und
  • ob Bleche verschraubt werden sollen.

Diese Einstellungen legen Sie für jedes Knotenblech separat fest, indem Sie auf das entsprechende Nummernsymbol klicken und dann die gewünschten Einstellungen vornehmen. Durch einen Klick auf lassen sich auch für alle Knotenbleche dieselben Parameter verwenden.

Der Anschluss wird in der Konstruktion visualisiert.

Allgemein

Durch Wahl eines der Symbole legen Sie fest, wie die Lage des Knotenbleches bestimmt werden soll - durch eine Punktbestimmung oder eine Abstandsangabe.

Durch die Wahl der Punkte wird auch die Baugruppenzugehörigkeit festgelegt. Existiert bereits eine Baugruppe mit dem betroffenen Träger, dann werden die Anschlussprofile als Nebenteile der Baugruppe eingebaut. anderenfalls wird eine neue Baugruppe mit dem betroffenen Träger als Hauptteil angelegt und die Anschlussbleche werden als Nebenteile dieser Baugruppe eingebaut.

Punkt als Schnittpunkt der Profil- und der Rundstahl-Achse

Punkt als Plattenanfang

Abstand Profilanfang - Plattenanfang

Abstand Profilanfang – Schnittpunkt der Achsen von Profil und Rundstahl

Geometrie









Bezug zu 3/

Bezug zu 4

(1) - (5) bestimmt die Geometrie der Knotenbleche, wobei das Eingabefeld (5) nur für Fünfeckbleche zur Verfügung steht.

(6) - (9) bestimmt die Geometrie der Anschlussbleche

Zusätzlich kann ein Luftspalt zwischen Rundstahl und Anschlussblech (falls Lage: Mitte geschlitzt) angegeben werden.

Haben Sie auf der Registerkarte Befestigung als Knotenblech ein Viereckblech gewählt, dann können Sie hier für die Werte (3) und (4) den Bezug festlegen und so die Lage des Anschlussbleches zum Profil/Knotenblech beeinflussen.

Folgende Auswahlmöglichkeiten stehen zur Verfügung:

Bezug zu 3:

  1. Anschlussblech (Außenkante)
    Der Wert (3) ist der Abstand des Knotenbleches zur linken, unteren Ecke des Anschlussbleches.
  2. Bohrbild (Zentrum)
    Der Wert (3) ist der Abstand des Bohrbildzentrums zur linken Kante des Knotenbleches.
  3. 1. Bohrung horizontal
    Der Wert (3) ist der Abstand des Zentrums der ersten horizontalen Bohrung zum Knotenblech.



Bezug zu 4:

  1. Anschlussblech (Unterkante)
    Der Wert (4) ist der Abstand des Knotenbleches zur rechten unteren Ecke des Anschlussbleches.
  2. Bohrbild (Zentrum)
    Der Wert (4) ist der Abstand des Bohrbildzentrums zum Knotenblech.
  3. Unterste Bohrung
    Der Wert (4) ist der Abstand des Zentrums der untersten Bohrung zum Knotenblech.

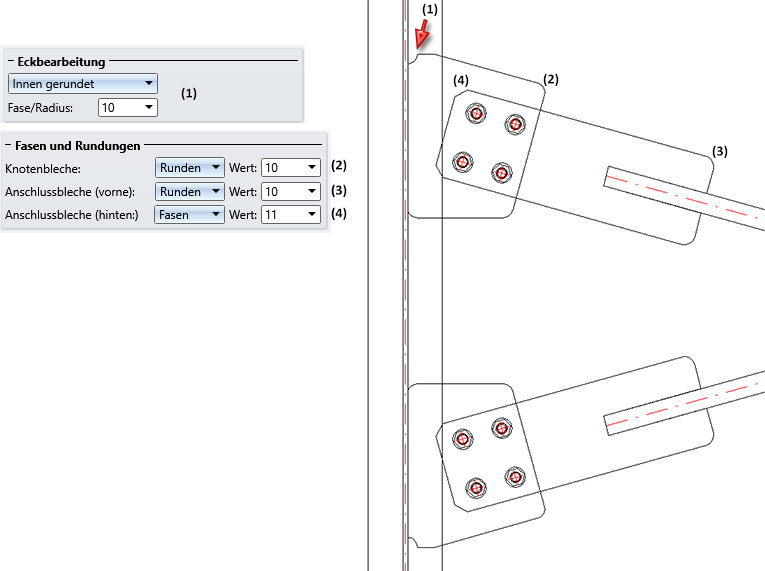

Eckbearbeitung

Soll die Ecke des Knotenbleches zum Träger gefast oder gerundet werden, dann können Sie dies in der Listbox auswählen. Folgende Eckbearbeitungen sind verfügbar:

  • keine
  • gefast
  • innen gerundet
  • außen gerundet

Fasen und Rundungen

Hier legen Sie fest, wie die anderen Ecken der Knotenbleche und Ecken der Anschlussbleche behandelt werden sollen - gefast, gerundet oder gar nicht bearbeitet. Dabei lassen sich für Anschlussbleche unterschiedliche Bearbeitungen für die vorderen und hinteren Ecken angeben.

Bohrungsraster

Das Bohrungsraster bestimmt die Anordnung der Verschraubung von Knotenblech und geschlitzter Platte. Geben Sie hier die Anzahl der Bohrungen in X- und Y-Richtung sowie deren Abstand zueinander an. Wenn alle Bohrungen einer Richtung denselben Abstand haben sollen, dann können Sie die Eingabe auch vereinfachen. Tragen Sie den Abstandswert einfach in das Eingabefeld ein und klicken Sie auf das Symbol Alle Distanzen gleich .

Knotenblech

In diesem Bereich haben Sie Möglichkeit festzulegen, ob die Knotenbleche eingebaut werden sollen oder nicht und - falls ja - ob die Knotenbleche am Flansch befestigt werden sollen. Erfolgt der Einbau am Flansch, dann sind auf der Registerkarte Befestigung die Optionen Vorderer / hinterer Flansch aktiv.

Verschraubung

Hier bestimmen Sie, ob die Verschraubung erzeugt werden soll oder nicht. Darüber hinaus haben Sie die Möglichkeit, durch Aktivieren der Checkbox Umdrehen die Richtung der Verschraubung zu ändern.

* Nicht alle Optionen stehen zur Verfügung, wenn auf der Registerkarte Profile Bleche gewählt worden sind.





Verbandstyp Spannelement

Für jedes der Spannelemente kann hier bestimmt werden, wie es an das Profil angeschlossen werden soll.

Diese Einstellungen legen Sie für jedes Spannelement separat fest, indem Sie auf das entsprechende Nummernsymbol klicken und dann die gewünschten Einstellungen vornehmen. Durch einen Klick auf lassen sich auch für alle Spannelemente dieselben Parameter verwenden.



Allgemein

Durch Wahl eines der Symbole legen Sie fest, wie die Lage des Spannelementes bestimmt werden soll - durch eine Punktbestimmung oder eine Abstandsangabe.

Punkt als Schnittpunkt der Profil- und der Rundstahl-Achsen

Bestimmen Sie den gewünschten Punkt. Der Schnittpunkt der Profil- und der Rundstahlachse liegt dann in diesem Punkt.

Abstand zwischen dem Profilanfang und dem Schnittpunkt der Profil- und Rundstahlachse

Geben Sie den gewünschten Abstand ein.

Registerkarte Schweißnähte

Auf dieser Registerkarte legen Sie für den Verbandstyp Spannelement fest, welche Schweißnähte erzeugt werden sollen. Dabei wird unterschieden zwischen Schweißnähten

Legen Sie durch Aktivierung der entsprechenden Checkboxen fest, wo Schweißnähte erzeugt werden sollen. Für jede Kante kann der Typ der Dickenbezeichnung, die Schweißnahtdicke, der Schweißnahttyp und die Prüfkategorie gewählt werden.Wollen Sie für die anderen Kanten die gleichen Einstellungen (nur für Knotenbleche) verwenden, dann klicken Sie auf das Symbol Gleich setzen .





Für durchgehende HV- und HY-Nähte geben Sie als Schweißnahtdicke den Wert 0 ein.
