Kreuzverband (2601)

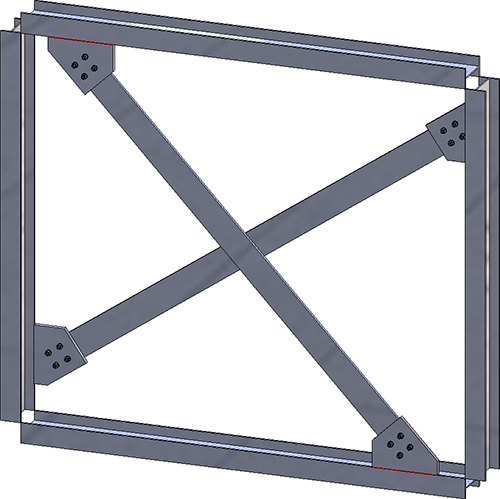

Mit dieser Designvariante lässt sich als Aussteifung ein Kreuzverband zwischen zwei, drei oder vier Profilen oder Blechen einbauen. Bei der Verbindung von Profilen ist es auch möglich, den Kreuzverband an am Profil bereits vorhandenen Blechen zu befestigen.
1./2.Diagonale
Hier können Sie durch Aktivierung der jeweiligen Checkbox wählen, ob die 1. und/oder die 2. Diagonale eingebaut werden soll.
Registerkarten
Die Konfiguration des Kreuzverbandes erfolgt über mehrere Registerkarten:
Favoriten
Die Einstellungen des Dialoges lassen sich als Favoriten speichern und jederzeit wiederverwenden. Dazu klicken Sie unten links im Dialogfenster auf das Symbol
, um das Kontextmenü zu aktivieren. Mehr zur Favoritenverwaltung finden Sie in den HiCAD Grundlagen unter Favoriten.
Schaltflächen
|
Vorschau |
Bei geöffnetem Dialogfenster können Sie sich über den Vorschau-Button eine Vorschau auf den durch die aktuellen Einstellungen erzeugten Kreuzverband anzeigen lassen. Dabei können Sie den Bildausschnitt mit den Zoomfunktionen auch vergrößern und verkleinern. |
|
OK |
Sie starten die Generierung des Kreuzverbandes mit OK. Der Stand der Generierung wird in der Statusleiste durch einen Fortschrittsbalken gekennzeichnet.Nach der Generierung des Kreuzverbandes wird das Dialogfenster geschlossen. |
|
Abbrechen |
Mit Abbrechen wird das Dialogfenster ohne Generierung des Kreuzverbandes geschlossen. |
À savoir :
- Knotenbleche samt Verschraubungen und Schweißnähten werden den Baugruppen der jeweiligen Profile zugeordnet. Ist eine solche Baugruppe nicht vorhanden, dann wird sie angelegt - mit dem Profil als Baugruppenhauptteil.
- Die Verbandsprofile werden als Hauptteile eingebaut.
Beachten Sie:
Wenn Sie einen Kreuzverband nachträglich bearbeiten (Doppelklick auf das Feature) und dann eine andere Anzahl von Profilen wählen, dann gehen evtl. vorhandene Nachbearbeitungen und Bemaßungen an Teilen des Kreuzverbandes verloren. HiCAD zeigt dazu eine entsprechende Meldung an:
Registerkarte Profile
Auf dieser Registerkarte bestimmen Sie, welche Profile oder Bleche durch einen Kreuzverband miteinander verbunden werden sollen. Im Fall von Profilen, bringt die Verbindung die Knotenbleche für den Anschluss mit. Alternativ können aber auch am Profil bereits vorhandene Bleche als Knotenbleche verwendet werden. Dies kann beispielsweise sinnvoll sein, wenn Sie zwischen zwei Profilen zwei Kreuzverbände einbauen wollen und der zweite Kreuzverband an den Knotenblechen des ersten Kreuzverbandes befestigt werden soll.
Verbinden von Profilen
|
|

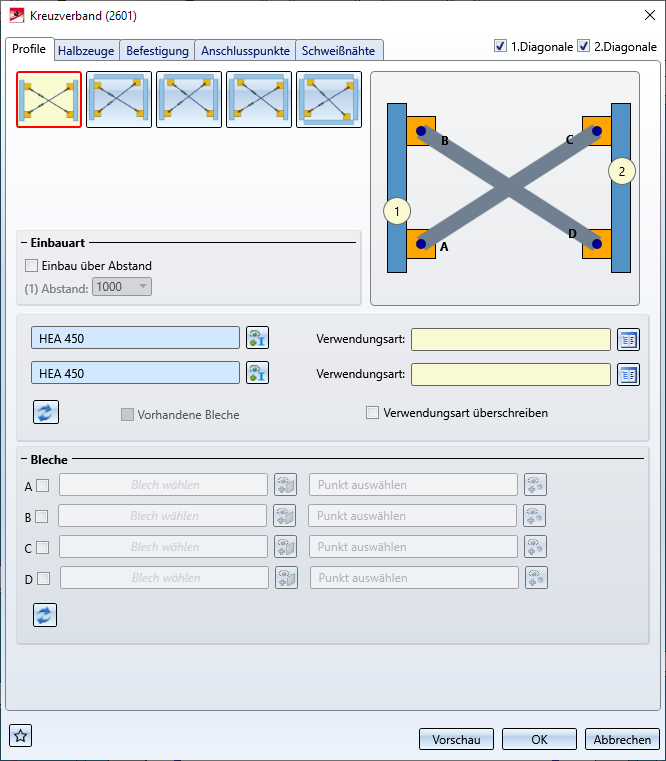

Der Kreuzverband wird zwischen zwei Profilen eingebaut. Dabei lässt sich unter Einbauart – falls gewünscht – der Abstand zwischen der Unterkante des ersten Anschlussbleches am Profil und der Oberkante des zweiten Anschlussbleches Bleches am Profil bestimmen. Wird kein Abstand eingegeben, erfolgt der Einbau mittig. |
|
|
Hier werden drei Profile verbunden. Die erste Diagonale wird zwischen den Profilen (1) und (2), die zweite Diagonale zwischen den Profilen (3) und (1) eingebaut.
|
|
|
Hier werden drei Profile verbunden. Die erste Diagonale wird zwischen den Profilen (1) und (2) eingebaut, die zweite Diagonale zwischen den Profile (3) und (2).
|
|
|
Hier werden drei Profile verbunden. Die erste Diagonale wird zwischen den Profilen (1) und (3) eingebaut, die zweite Diagonale zwischen den Profilen (3) und (2). |
|
|

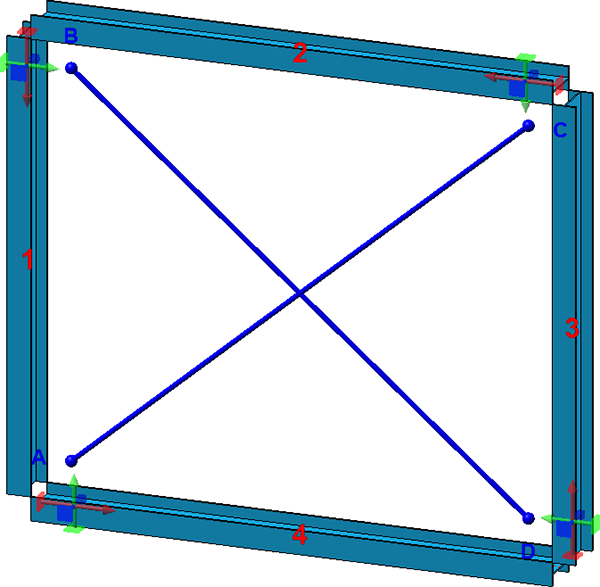

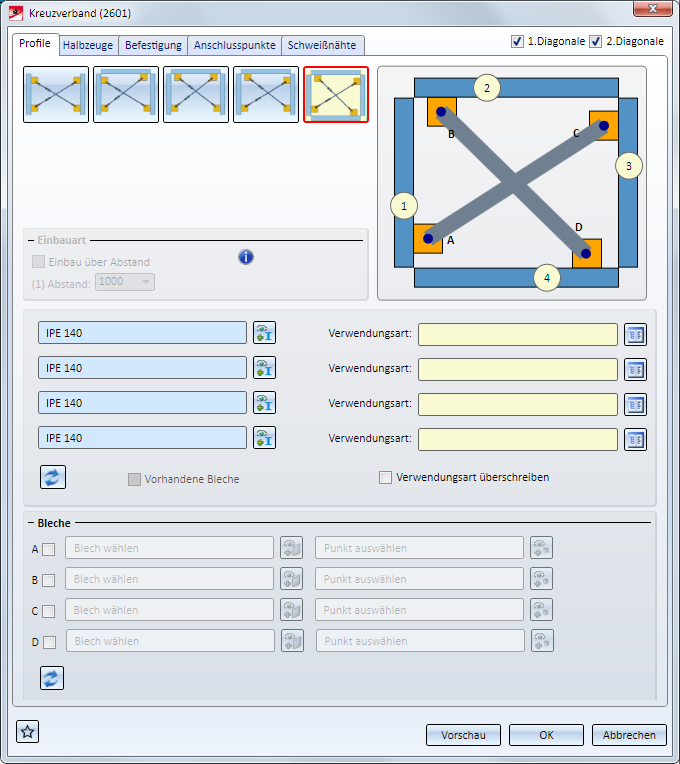

Der Kreuzverband verbindet vier Profile. Die erste Diagonale wird zwischen den Profilen (1) und (3) eingebaut, die zweite Diagonale zwischen den Profilen (4) und (2). |
Aktivieren Sie die gewünschte Einbauoption und wählen Sie dann – ggf. durch einen Klick auf
- die gewünschten Profile aus. Für die Baugruppen der Profile kann je Profil eine Verwendungsart aus dem Katalog ausgewählt werden. Ist den Baugruppen der Profile bereits eine Verwendungsart zugeordnet, dann lässt sich über die Checkbox Verwendungsart überschreiben festlegen, ob diese Verwendungsart erhalten oder durch die auf der Registerkarte Profile gewählte Verwendungsart ersetzt werden soll.
Beachten Sie bei der Auswahl der Profile bitte Folgendes:
- Achten Sie bei der Auswahl bitte unbedingt auf die im Vorschaubild des Dialogfensters angegebene Reihenfolge.
- Erlaubte Profiltypen sind I-, L-, U- und T-Profile sowie Hohlprofile.
Nach der Auswahl der Profile werden diese in der Konstruktion visualisiert - samt Diagonalen.
Mit dem Symbol
lassen sich die Einstellungen auf dieser Registerkarte zurücksetzen.
Die Verbindung bringt die Knotenbleche für den Anschluss mit. Alternativ können aber auch am Profil bereits vorhandene Bleche als Knotenbleche verwendet werden. Dies kann beispielsweise sinnvoll sein, wenn Sie zwischen 2 Profilen zwei Kreuzverbände einbauen wollen und der zweite Kreuzverband an den Knotenbleche des ersten Kreuzverbandes befestigt werden soll.
Verbinden von Profilen mit Befestigung an vorhandenen Blechen
Soll der Kreuzverband an Blechen befestigt werden, die an den Profilen bereits vorhanden sind, dann können Sie zusätzlich zu den Profilen die entsprechenden Bleche auswählen. Dazu aktivieren Sie im Bereich Bleche jeweils die entsprechende Checkbox, wählen das Blech aus und bestimmen einen Punkt für die Mitte des Bohrungsrasters der Befestigung.
Beachten Sie dabei bitte Folgendes:
- Blech A und Blech C müssen sich gegenüber liegen und Blech B und Blech D.
- Die gewählten Bleche müssen am Profil liegen.
- Wird kein Punkt für die Mitte des Bohrungsrasters bestimmt, bzw. die Punktbestimmung abgebrochen, dann wird die entsprechende Checkbox unter Bleche automatisch deaktiviert.

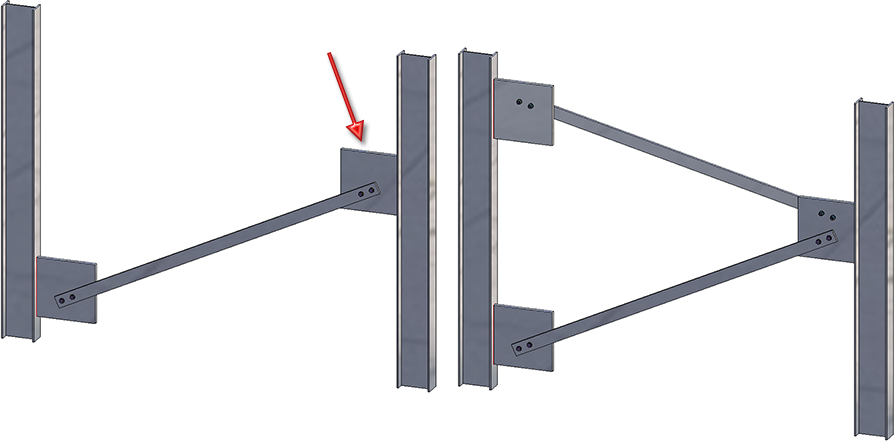

Die folgende Abbildung zeigt links einen Kreuzverband zwischen zwei Profilen. Die Knotenbleche wurden hier über die Verbindung erzeugt. Anschließend wurde rechts ein weiterer Kreuzverband zwischen den Profilen eingebaut, wobei hier die Befestigung (C) am rechten Knotenblech des ersten Kreuzverbandes erfolgt.
Verbinden von Blechen

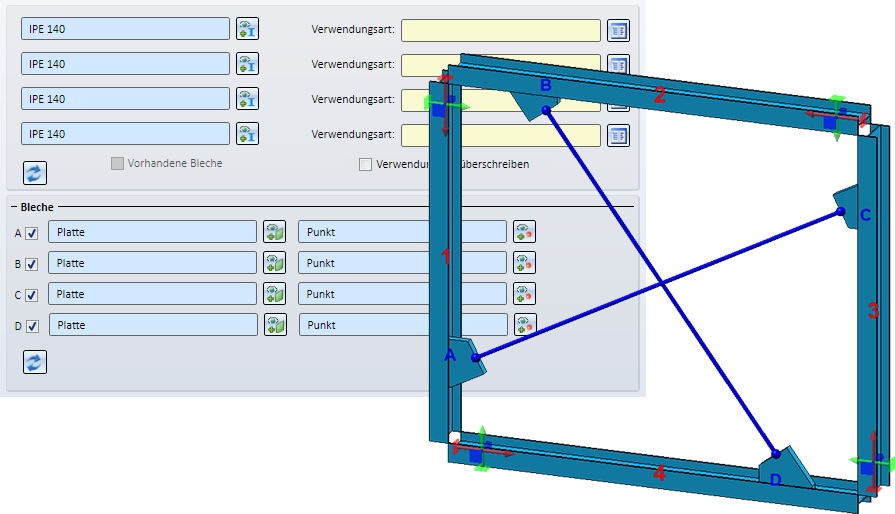

Wollen Sie den Kreuzverband grundsätzlich zwischen Blechen - unabhängig von Profilen - einbauen - dann aktivieren Sie die Checkbox Vorhandene Bleche. Aktivieren Sie dann im Bereich Bleche jeweils die entsprechende Checkbox, wählen das Blech aus und bestimmen einen Punkt für die Mitte des Bohrungsrasters der Befestigung.
Beachten Sie dabei bitte Folgendes:
- Blech A und Blech C müssen sich gegenüber liegen und Blech B und Blech D.
- Wird kein Punkt für die Mitte des Bohrungsrasters bestimmt, bzw. die Punktbestimmung abgebrochen, dann wird die entsprechende Checkbox unter Bleche automatisch deaktiviert.

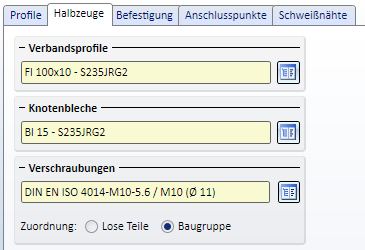

Registerkarte Halbzeuge
In diesem Bereich bestimmen Sie
- das Halbzeug des Verbandsprofils,
- das Halbzeug der Knotenbleche an den Profilen,
- die Verschraubung von Knotenblechen.
Durch einen Klick auf das jeweilige
-Symbol lassen sich die Halbzeuge direkt in den entsprechenden Normteilkatalogen auswählen.
Zulässige Halbzeuge sind:
|
Normteile |
zulässige Kataloge |
|---|---|
|
Verbandsprofil |
Halbzeuge > Profile > Flachstahl Werksnormen > Werksprofile > FLUTZ-Profile Werksnormen > Werksprofile > Frankstahl > A3 Stabstahl Werksnormen > Werksprofile > Frankstahl > C3 Edelstahlstabstähle Halbzeuge > Profile > L-Profile Halbzeuge > Profile > U-Profiel |
|
Knotenbleche |
Halbzeuge > Bleche > |
Um die gewünschte Verschraubung festzulegen, klicken Sie auf das Symbol und wählen im Dialogfenster Schraubenverbindung die gewünschten Komponenten. Die Zusammenstellung der Schraubverbindung erfolgt analog zur 3D-Funktion Verschraubung.
Die Verschraubung wird als Verschraubungsgruppe mit dem Namen Schraubverbindung eingebaut. Unter Zuordnung legen Sie durch Aktivierung des entsprechenden Radio Buttons fest, ob diese Verschraubungsgruppe der Baugruppe des jeweiligen Profils zugeordnet oder als "loses Teil" eingebaut wird. Bei der Zuordnung "Loses Teil" wird die Verschraubungsgruppe als eigenständige Baugruppe auf derselben Stufe wie die Baugruppe des Profils eingebaut.

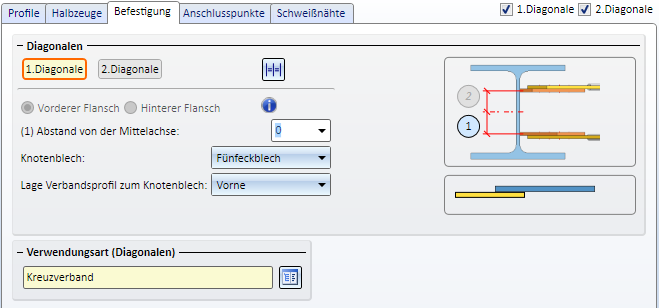

Registerkarte Befestigung
Hier bestimmen Sie, wie die Diagonalen an den Profilen/Blechen befestigt werden sollen.
|
Diagonalen |
Hier legen Sie die Befestigung der Diagonalen an
den Profilen/Blechen fest. Sollen für beide Diagonalen die gleichen Parameter
verwendet werden, dann klicken Sie auf |
|
Vorderer / hinterer Flansch * |
Diese Optionen sind nur dann aktiv, wenn auf der Registerkarte Anschlusspunkte unter Knotenblech die Checkbox Am Flansch befestigen aktiv ist. |
|
Abstand von der Mittelachse * |
Zusätzlich haben Sie die Möglichkeit, den Abstand von der Mittelachse anzugeben. Dieser Wert bestimmt den Einbaupunkt des ersten Bleches am zuerst identifizierten Stützenprofil. |
|
Knotenblech * |
Als Knotenbleche lassen sich Vier- oder Fünfeckbleche wählen. Die Abmessungen dieser Bleche legen Sie unter Anschlusspunkte fest. |
|
Lage Verbandsprofil zum Knotenblech |

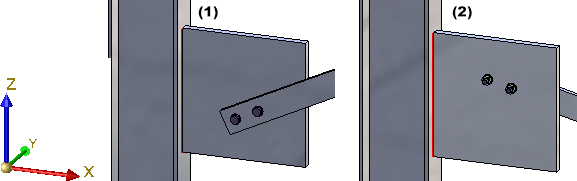

Mit diesen Optionen bestimmen Sie die Lage des Verbandsprofils zum Knotenblech - getrennt für die 1. und 2.Diagonale. Möglich sind:
 Beispiel
(1) vorne, (2) hinten |
|
Verwendungsart |
Dem Kreuzverband kann eine Verwendungsart zugeordnet werden. |
* Die Optionen stehen nicht zur Verfügung, wenn auf der Registerkarte Profile Bleche gewählt worden sind.

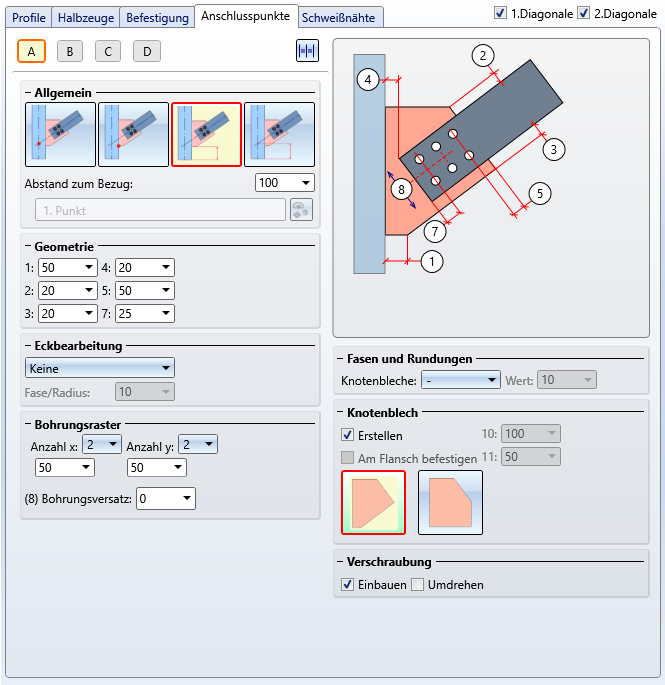

Registerkarte Anschlusspunkte
Hier bestimmen Sie, wie die Knotenbleche an die Profile/Bleche angeschlossen werden soll. Darüber hinaus wird hier die Größe der Knotenbleche, die Lage der Verschraubung, die Eckbearbeitung der Bleche u. a. festgelegt.
Die auf der Registerkarte möglichen Einstellungen unterscheiden sich je nach auf der Registerkarte Befestigung gewähltem Knotenblech.
|
Für jedes der Knotenbleche kann hier bestimmt werden,
Diese Einstellungen legen Sie für jedes Knotenblech separat fest, indem Sie auf das entsprechende Nummernsymbol klicken und dann die gewünschten Einstellungen vornehmen. Durch einen Klick auf Der Anschluss wird in der Konstruktion visualisiert.
|
|
Allgemein |
Durch Wahl eines der Symbole legen Sie fest, wie die Lage des Knotenbleches bestimmt werden soll - durch eine Punktbestimmung oder eine Abstandsangabe. Durch die Wahl der Punkte wird auch die Baugruppenzugehörigkeit festgelegt. Existiert bereits eine Baugruppe mit dem betroffenen Träger, dann werden die Anschlussprofile als Nebenteile der Baugruppe eingebaut. anderenfalls wird eine neue Baugruppe mit dem betroffenen Träger als Hauptteil angelegt und die Anschlussbleche werden als Nebenteile dieser Baugruppe eingebaut. |
|
|
Punkt als Schnittpunkt der Profil- und der Rundstahl-Achse |
|
|
Punkt als Plattenanfang |
|
|

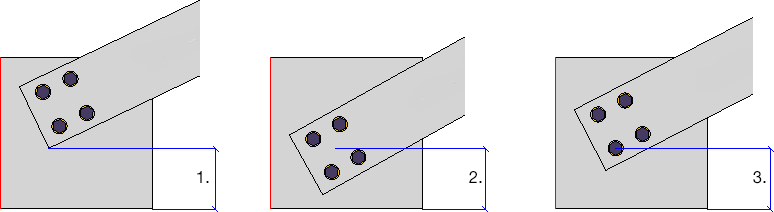

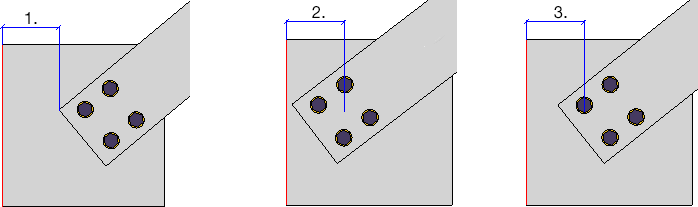

Abstand Profilanfang - Plattenanfang |
|
|
Abstand Profilanfang – Schnittpunkt der Achsen von Profil und Verbandsstahl |
|
Geometrie
Bezug zu 3/ Bezug zu 4 |

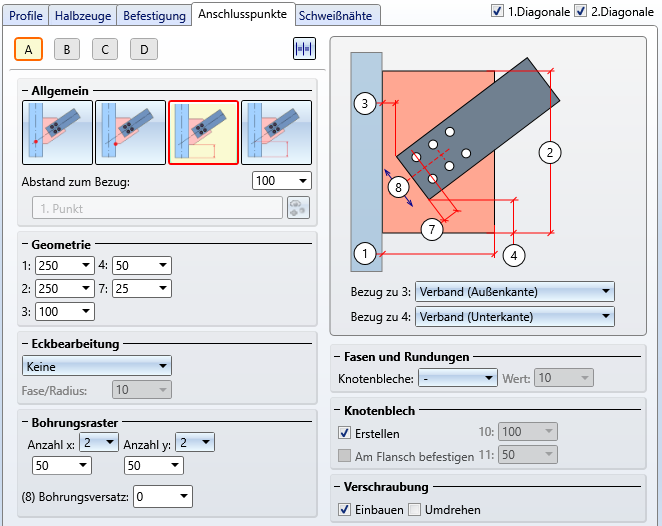

(1) - (7) bestimmt die Geometrie der Knotenbleche, wobei das Eingabefeld (5) nur für Fünfeckbleche zur Verfügung steht. Haben Sie auf der Registerkarte Befestigung als Knotenblech ein Viereckblech gewählt, dann können Sie hier für die Werte (3) und (4) den Bezug festlegen und so die Lage des Anschlussbleches zum Profil/Knotenblech beeinflussen. Folgende Auswahlmöglichkeiten stehen zur Verfügung: Bezug zu 3:
Bezug zu 4:
|
|
Eckbearbeitung |
Soll die Ecke des Knotenbleches zum Träger gefast oder gerundet werden, dann können Sie dies in der Listbox auswählen. Folgende Eckbearbeitungen sind verfügbar:
|
|
Fasen und Rundungen |
Hier legen Sie fest, wie die anderen Ecken der Knotenbleche behandelt werden sollen - gefast, gerundet oder keine Bearbeitung.

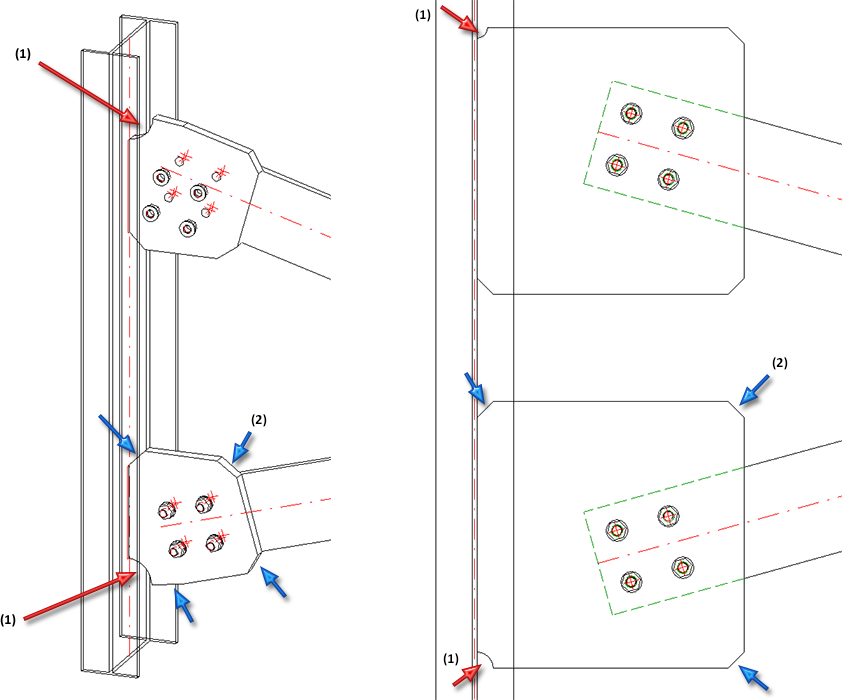

Beispiel eines Knotenbleches: (1) Eckbearbeitung: Innen gerundet, (2) Fasen und Rundungen: Knotenbleche fasen |
|
Bohrungsraster |
Das
Bohrungsraster bestimmt die Anordnung der Verschraubung. Geben Sie hier die Anzahl der Bohrungen in X- und
Y-Richtung sowie deren Abstand zueinander an. Wenn alle Bohrungen einer
Richtung denselben Abstand haben sollen, dann können Sie die Eingabe auch
vereinfachen. Tragen Sie den Abstandswert einfach in das Eingabefeld ein und klicken Sie auf das Symbol Alle Distanzen gleich Der Bohrungsversatz beeinflusst die Lage des Bohrungsrasters. Die ISD-seitige Defaulteinstellung ist 0, d. h. die Mitte der Bohrung bzw. des Bohrungsrasters liegt auf der Mittelachse der Verbandsprofile. In bestimmten Situationen, beispielsweise bei L-Profilen, ist dies oft nicht gewünscht. In solchen Fällen lässt sich die Lage des Bohrungsrasters durch Angabe eines Versatzes beeinflussen.
(1) Mittellinie des L-Profils, (2) ohne Versatz, (3) mit Versatz
|
|
Knotenblech |
In diesem Bereich haben Sie Möglichkeit festzulegen, ob die Knotenbleche eingebaut werden sollen oder nicht und - falls ja - ob die Knotenbleche am Flansch befestigt werden sollen. Erfolgt der Einbau am Flansch, dann sind auf der Registerkarte Befestigung die Optionen Vorderer / hinterer Flansch aktiv.
Befestigung am Flansch - 1. Diagonale vorder Flansch, 2. Diagonale hinterer Flansch |
|
Verschraubung |
Hier bestimmen Sie, ob die Verschraubung erzeugt werden soll oder nicht. Darüber hinaus haben Sie die Möglichkeit, durch Aktivieren der Checkbox Umdrehen die Richtung der Verschraubung zu ändern. |
* Nicht alle Optionen stehen zur Verfügung, wenn auf der Registerkarte Profile Bleche gewählt worden sind.

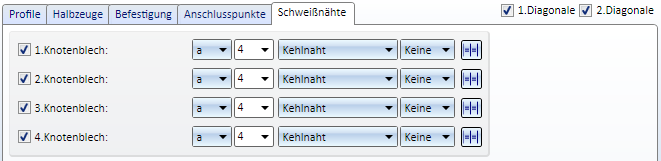

Registerkarte Schweißnähte
Auf dieser Registerkarte legen Sie fest, welche Schweißnähte erzeugt werden sollen. Dabei wird unterschieden zwischen Schweißnähten
- an den Knotenblechen,
- an den Anschlussblechen und
- an den Anschweißenden.
Legen Sie durch Aktivierung der entsprechenden Checkboxen fest, wo Schweißnähte erzeugt werden sollen. Für jede Kante kann der Typ der Dickenbezeichnung, die Schweißnahtdicke, der Schweißnahttyp und die Prüfkategorie gewählt werden.Wollen Sie für die anderen Kanten die gleichen Einstellungen (nur für Knotenbleche) verwenden, dann klicken Sie auf das Symbol Gleich setzen
.
Für durchgehende HV- und HY-Nähte geben Sie als Schweißnahtdicke den Wert 0 ein.
