Übernahme von Halbzeugattributen im manuell angelegten Artikelstamm
Im Konfigurationsmanagement können Sie die Halbzeugattribute einstellen, die Sie in einen manuell angelegten Artikelstamm übernehmen möchten. Wichtig ist dabei, dass Sie den Artikelstamm selbst (manuell) mit der Funktion Artikelstamm neu + zuordnen anlegen und keinen Halbzeugartikelstamm, durch die Auswahl eines Halbzeug z. B. beim Erstellen eines Grundblechs, übernehmen. Ferner muss jede zu übernehmende Tabellenspalte im Katalog mit einem HELiOS-Attribut verknüpft werden. Die Tabelle wird dann nach HELiOS übertragen.
Beispiel:
- Starten Sie den Katalogeditor, indem Sie die Datei CATEDITOR.EXE

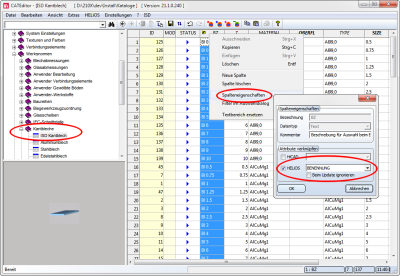

im EXE-Verzeichnis von HiCAD ausführen. - Öffnen Sie die Tabelle ISD Kantblech und aktivieren Sie die Spalte BZ mit der rechten Maustaste.
- Wählen Sie die Funktion Spalteneigenschaften.
- Aktivieren Sie HELiOS
, wählen Sie ein Attribut z. B. BENENNUNG und verlassen Sie den Dialog mit OK. - Verfahren Sie analog mit der Spalte MATERIAL. Tragen Sie hier das Halbzeugattribut BENENNUNG2 ein.
- Speichern Sie die Tabelle

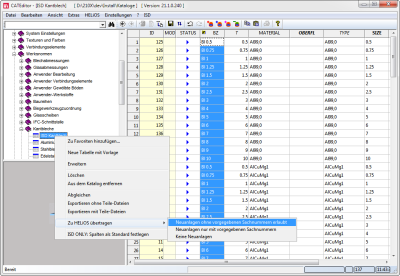

. - Klicken Sie nun mit der rechten Maustaste auf die Tabelle ISD Kantblech und aktivieren Sie die Funktion Zu HELiOS übertragen.
- Verlassen Sie den Katalogeditor und starten Sie das Konfigurationsmanagement (ISDConfigEditor.exe) aus dem EXE-Verzeichnis Ihrer HiCAD Installation.
- Tragen Sie unter Systemeinstellungen > HELiOS > Übernahme von Halbzeugattributen die Zuordnung ein. D. h. Halbzeugattribut aus dem Katalogeditor wird zum Artikelattribut.
BENENNUNG;BEMERKUNG
BENENNUNG2;NORMBEZEICHNUNG
- Verlassen Sie das Konfigurationsmanagement und starten Sie HiCAD.
- Zeichen Sie ein Grundblech ohne Halbzeug.
- Weisen Sie dem Grundblech mit der Funktion Artikelstamm neu + zuordnen
(Rechtsklick im ICN auf das Blech-Hauptteil > HELiOS) manuell Artikelstammdaten zu.
- Aktivieren Sie nun das Feature Grundblech und wählen Sie dort ein Halbzeug aus der Tabelle ISD Kantbleche aus.
Der Artikelstamm hat nun zwei neue Einträge. Bei Norm steht das Halbzeugattribut BENENNUNG2 und bei Bemerkung steht die BENENNUNG. Ändern sich später das Halbzeug, so werden Norm und Bemerkung ebenfalls angepasst.
