Zylinderstiftberechnung

Information > 3D-Sonstiges > Zylinderstiftberechnung

Mit dieser Funktion prüfen Sie, ob ein zur Verbindung von Teilen eingesetzter Zylinderstift unter Einwirkung einer Scherkraft die nötige Stabilität gewährleistet oder versagt. Die Funktion berechnet die Schubspannung in der Scherfuge und den Mindestdurchmesser des Stiftes.

Nach dem Aufruf der Funktion wird das Dialogfenster Zylinderstiftberechnung angezeigt.



Die Eingabebereiche:

  • Kraft
  • Material
  • Zulässige Spannung in der Scherfuge
  • Stiftdurchmesser
  • Stiftlänge

Durch Auswahl des Materials wird automatisch die zulässige Spannung in der Scherfuge bestimmt. Wird der Wert für die Spannung manuell geändert, dann wird das Materialfeld geleert.

Material, Stiftdurchmesser und Stiftlänge können auch direkt aus der Konstruktion übernommen werden. Dazu klicken Sie auf das Symbol und identifizieren den Zylinderstift in der Konstruktion.

Die Werte für den Stiftdurchmesser und die Stiftlänge lassen sich auch aus der Konstruktion übernehmen, indem Sie mit der rechten Maustaste in das Eingabefeld klicken und dann im Kontextmenü die Funktion Distanz abgreifen wählen.

  • Material
  • Zulässige Spannung
  • Dicke des Bauteils

Durch Auswahl des Materials wird automatisch die zulässige Spannung bestimmt. Wird der Wert für die Spannung manuell geändert, dann wird das Materialfeld geleert.

Dicke und Material lassen sich auch aus der Grafik übernehmen. Dazu klicken Sie auf das Symbol und wählen dann das Teil in der Konstruktion aus.

Alternativ lässt sich der Wert für die Dicke aus der Konstruktion übernehmen, indem Sie mit der rechten Maustaste in das Eingabefeld klicken und dann im Kontextmenü die Funktion Distanz abgreifen wählen.

Klicken Sie auf Berechnen, um die Berechnung zu starten.

Berechnet werden:

Hat der Stift den Spannungsnachweis bestanden, dann wird dies durch das Symbol gekennzeichnet, wenn nicht durch .

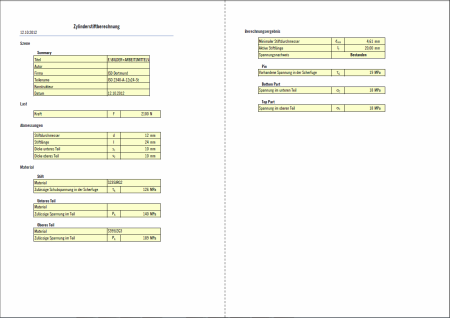

Mit der Taste Report wird das Berechnungsergebnis in eine Excel-Datei ausgegeben. Dazu stehen ISD-seitig die Excel-Vorlagen

zur Verfügung.



Hinweis:

Sie haben auch die Möglichkeit, eigene Vorlagen zu verwenden. Diese erzeugen Sie am besten durch Kopieren und Anpassen der mitgelieferten ISD-Vorlagen. Die Vorlagen müssen im HiCAD-Verzeichnis templates\SecurePinCalculation abgelegt werden. Damit eigene Vorlagen auch im Dialogfenster der Zylinderstiftberechnung zur Auswahl angeboten werden, muss im ISD Konfigurationsmanagement unter ... > Systemeinstellungen > Berechnungen > Zylinderstiftberechnung die Liste entsprechend erweitert werden.
