Absoluter Winkel und Distanz
Absoluter Winkel und Distanz
Der Punkt wird durch Eingabe des Winkels mit der positiven X-Achse und einer Distanz bestimmt. Diese wird vom letzten Punkt unter Berücksichtigung des Winkels angetragen. Geben Sie den Winkel und die Distanz durch ein Leerzeichen getrennt an z. B. 30 50.
(1) letzter Punkt, (2) gefundener Punkt
Die eingegebenen Werte beziehen sich auf den letzten Punkt. Ist kein letzter Punkt verfügbar, wird die Bestimmung eines Bezugspunktes angefordert. Wollen Sie generell einen anderen Bezugspunkt verwenden, auch wenn ein letzter Punkt verfügbar ist, dann drücken Sie nach Aktivierung dieser Option die linke Maustaste. Bestimmen Sie den Bezugspunkt, und geben Sie anschließend getrennt den Winkel und die Distanz ein.
Wie bei der Option R haben Sie auch hier anstelle einer Werteingabe die Möglichkeit, Werte aus der Zeichnung zu entnehmen, indem Sie anstelle einer Werteingabe die Zusatzcodes FA, Z oder L verwenden.
Beispiele:
|
Winkel Z
|
45 Z |
Der Winkel beträgt 45 Grad. Zur Bestimmung der Distanz wird das Distanz-Menü angezeigt. |
|
Winkel L
|
45 L |
Der Winkel beträgt 45 Grad. Die Distanz wird durch die zuletzt bei dieser Option angegebene Distanz bestimmt. |
|
LL |
Der Winkel und die Distanz werden durch die zuletzt bei dieser Option eingegebenen Werte bestimmt. Über die Tastatur können Sie auch die Option PL nutzen. Dies entspricht der Aktivierung der Option P und der Eingabe LL, d. h. Übernahme des letzten Winkels und der letzten Distanz. |
|
|
Winkel FA |
45 FA |
Der Winkel beträgt 45 Grad. Die Distanz wird über das Distanz-Menü bestimmt und mit dem angegebenen Faktor skaliert. |
|
Z |
Beide Werte sollen aus der Zeichnung übernommen werden. Die Werte werden über die Winkel- und Distanz-Menüs bestimmt. |
Der Punkt wird durch Angabe seiner Polarkoordinaten bestimmt, d. h. durch Angabe des Winkels und der Distanz zu einem vorhandenen Punkt. Es sind vier Angaben erforderlich:
- Bezugspunkt
- Winkel (wx, Azimut)
zwischen der x-Achse und der Projektion der Strecke Ausgangspunkt-Endpunkt in die x-y-Ebene. - Distanz
zwischen Ausgangs- und Endpunkt - Winkel (we, Elevation)
Winkel zwischen der Strecke Ausgangspunkt - Endpunkt und deren Projektion in die x-y-Ebene.
Der neue Punkt liegt auf der um den angegebenen Winkel gedrehten x-Achse und hat zum aktuellen Punkt den angegebenen Abstand.
Hinweise:
- Wird die Punktoption ohne Angabe von Werten aufgerufen, d. h. P RET (Enter oder linke Maustaste), dann sind alle 4 Angaben erforderlich.
- Wird der 1. Winkel direkt mit angegeben (P wx), so wird der letzte Punkt als Bezugspunkt verwendet, die Distanz abgefragt und der 2. Winkel (Elevation) auf Null gesetzt.
- Werden der 1. Winkel und die Distanz direkt mit angegeben (P wx d), so wird der letzte Punkt als Bezugspunkt verwendet und der 2. Winkel (Elevation) auf Null gesetzt.
(1) Bezugspunkt, (2) Winkel (Azimut), (3) Winkel (Elevation),
(4) Distanz,
=
gefundener Punkt
Absoluter Winkel und X-/Y-Distanz
Absoluter Winkel und X-/Y-Distanz
,
HIer wird der Punkt wird durch Angabe des Winkels zur positiven X-Achse und der X- bzw. Y-Distanz bestimmt. Wie bei der Option P können Sie auch hier einen anderen Bezugspunkt wählen und Werte aus der Zeichnung übernehmen.

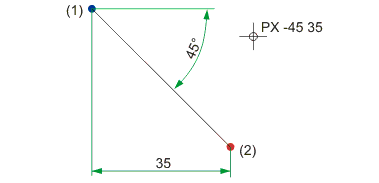

(1) letzter Punkt, (2) gefundener Punkt
